درخواست: درخواست مشخصات ترانزیستور smd با کد (D.TC)

[Saeid1394b]

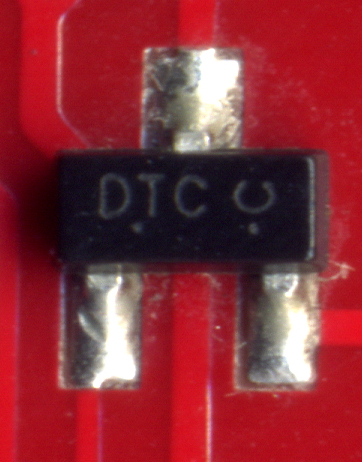

با سلام خدمت دوستان عزیز.یک ترانزیستور در مدار کنترل موتور براشلس هست که روی آن کد (D.TC) نوشته شده.عکس این قطعه روی برد را هم در پیوست قرار میدهم.لطفا در صورت امکان بنده را در مورد شماره قطعه و مشخصات آن راهنمایی بفرمائید.سپاسگزارم.



[jfrras]

سلام
احتمالا dt باشه
bcw67ra یک ترانزیستور مثبت
rt9809 رو هم بررسی کنید

​



[Saeid1394b]

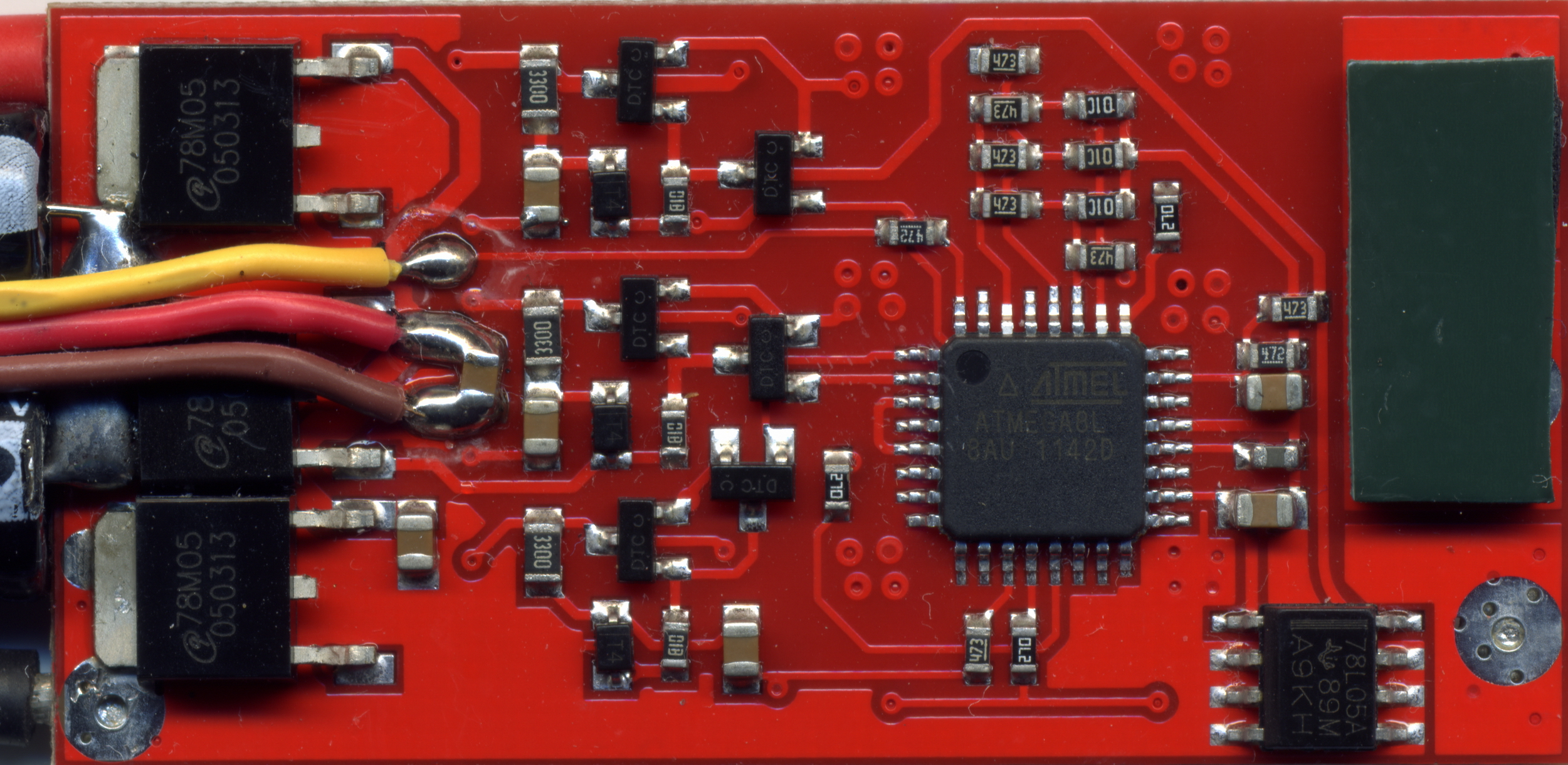

سلام.از پاسخ شما سپاسگزارم.من تصویر کامل رو قرار میدم.طبق تصویر برداشت من هم ترانزیستور مثبت بود که در پیکربندی دارلینگتون قرار گرفته،اما متاسفانه با وجود سلامت کامل قطعه و تستی که خارج از مدار با مولتی متر روی آن انجام شد رفتار منطبق با ترانزیستور مثبت را نشان نداد.از آنجا که این یک مدار کنترل موتور براشلس دی سی از نوع سنسورلس هست و نیازمند تشخیص Back EMF ،لذا احتمال اینکه قطعه دتکتور ولتاژ باشد هم وجود دارد اما طبق دیتاشیت RT9809 پایه 1=GND و 2=RESET و 3=VDD در حالی که در مدار پایه 1 به میکروکنترلر و پایه 2 به منفی و GND مدار و پایه 3 به پایه 1 از دومین قطعه از همین نوع متصل شده که پایه شماره 3 از قطعه دوم به گیت ماسفت کانال منفی پشت برد متصل است.پیشاپیش از راهنمایی مجدد شما و نیز سایر دوستان تشکر می کنم.



[majid parsa]

سلام
اینجا هم یه سری بزنید
http://www.s-manuals.com/smd



[Saeid1394b]

سلام.بعد از کلی بررسی خوشبختانه کد قطعه مورد نظر رو پیدا کردم.
قطعه ترانزیستور دیجیتال منفی با کد DTC114 هست.
امیدوارم برای دیگران مفید باشه.
