درخواست مشابه آیسی an34001

[Nik andish]

،،درود،،

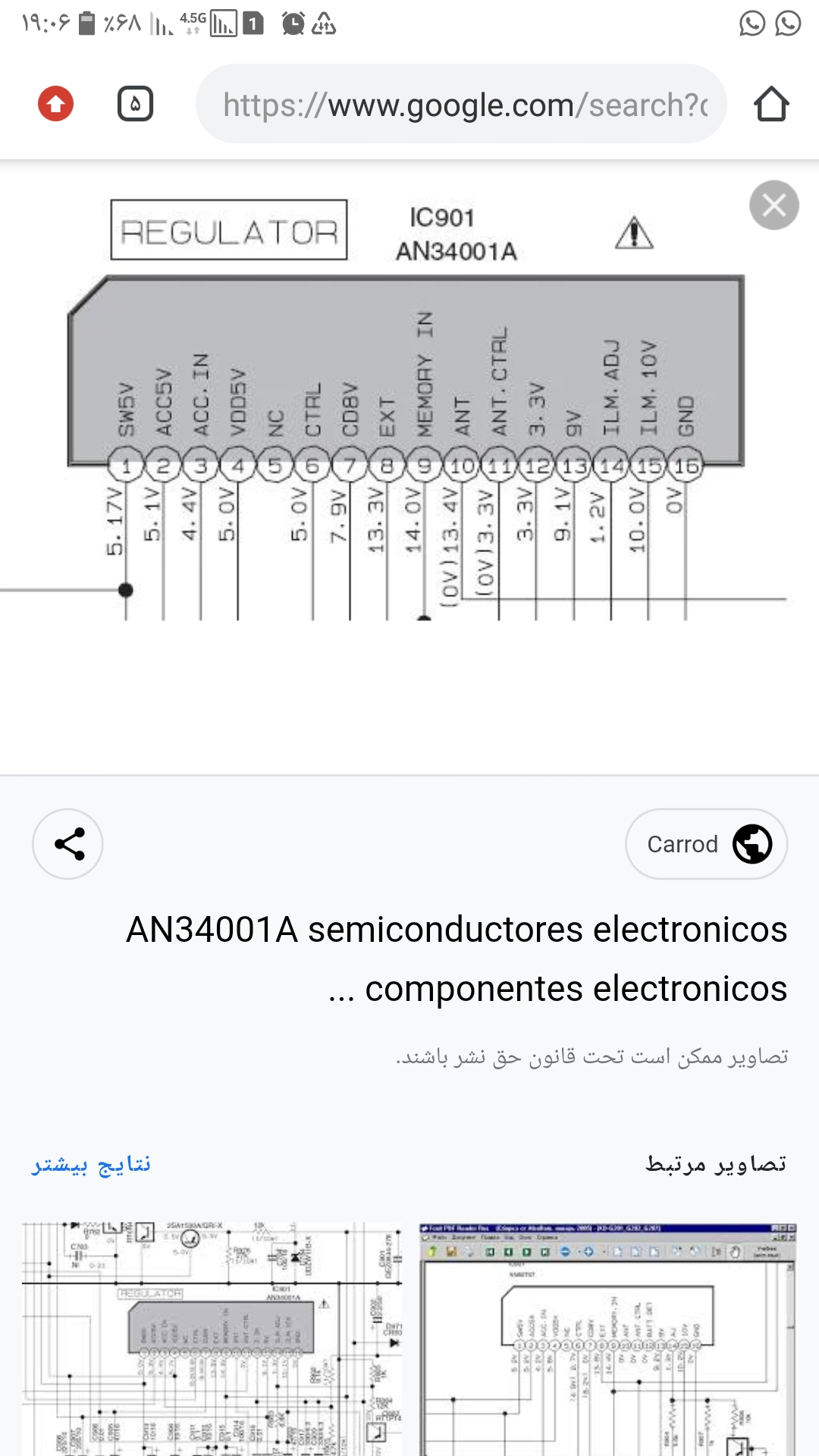

آیسی an34001 در مدار برق پخش jvc بکار رفته لطفا همکاری کرده و با توجه به دیتاشیت که میگذارم با عنایت دوستان و همکاران مشابه برایش پیدا بشود



[meahdi]

وقت بخیر
کم پیش میاد این آیسی خراب بشه
آیسی روی برد ها اوراقی پیدا میشه



[Nik andish]

،،درود،،
ولتاژهایی که در نقشه دیتاشیت آمده،روی پایه های آیسی فقط 12 ولت وجود دارد



[meahdi]

مربوط به کدوم مدل پخش هست ؟؟ مدل دقیق پخش بگید
هر خروجی یک پایه کنترل داره
به غیر از پایه 5 ولت ( یا 3.3 ) ولت اصلی آیسی سیستم بقیه خروجی ها با فرمان از آیسی سیستم فعال میشه



[mohammadhadi]

سلام
با an80t71 یکیه و حدود 150 قیمتشه
از روی اوراقی داشته باشید بهتره چون این مدل ها بعضا با سوختن آی سی پاور فرمان هم آسیب می بینه.



[Nik andish]

مربوط به کدوم مدل پخش هست ؟؟ مدل دقیق پخش بگید
هر خروجی یک پایه کنترل داره
به غیر از پایه 5 ولت ( یا 3.3 ) ولت اصلی آیسی سیستم بقیه خروجی ها با فرمان از آیسی سیستم فعال میشه

مدل :kd-g546 هست



[meahdi]

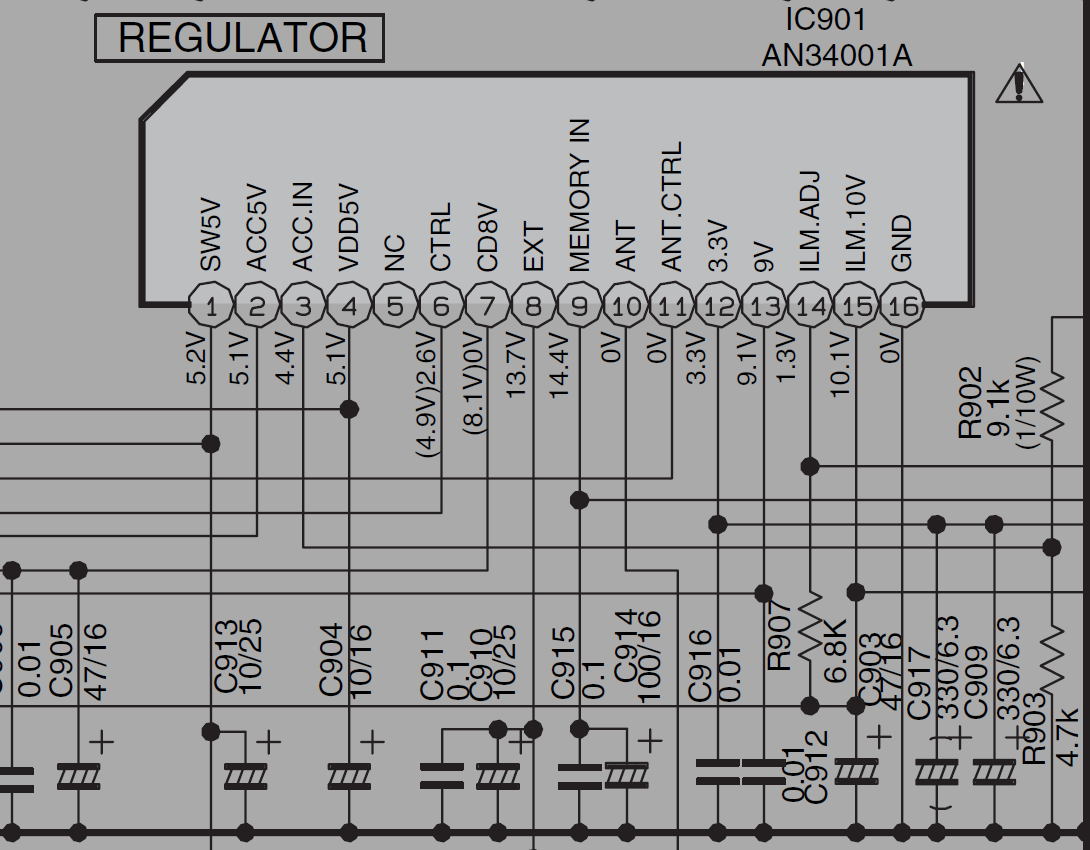

این نقشه پخش و ولتاژ های آیسی هست



[Nik andish]

این نقشه پخش و ولتاژ های آیسی هست


مشاهده فایل‌پیوست 208652

با کمک و لطف آقای مهندس Meahdi مشکل حل شد
سپاس فراوان از این همکار بزرگوار



[meahdi]

با کمک و لطف آقای مهندس Meahdi مشکل حل شد
سپاس فراوان از این همکار بزرگوار

خواهش میکنم



[morteza khod]

با کمک و لطف آقای مهندس Meahdi مشکل حل شد
سپاس فراوان از این همکار بزرگوار

سلام مهندس نحوه رفع مشکل راهم عنوان کنید بقیه هم استفاده کنند با تشکر.
