با سلام خدمت دوست عزیز
بنده یه منبع تغذیه سویچینگ داشتم که ساخت کشور چین بود 2 سالی کار می کرد تا اینکه بر اثر بی دقتی یکی از دوستان سوخت و درست نشد و بعدها معلوم شد که قطعاتی که تعویض کردم اصل نبوده است. بهر حال یه فرصتی پیش آومد و بنده به روش مهندسی معکوس به جانش افتادم که مدارش در شکل زیر آمده. پست ارسالیتان را در سایت انجمن دیدم نمی دونم حالا به کارتان میاد یا نه ؟ اساتید بزرگوار هم، اگر بنده نوازی کنند و بخشهای مختلف آن را تجزیه و تحلیل نمایند ضرری ندارد بالاخره یه چیزای یاد می گیریم ، به فرمایش پیامبر اکرم (ص) که فرمودن زگواره تا گور دانش بجوی
و اما در مورد دستگاه اینکه : برای مسافرت و استفاده در داخل ماشین طراحی شده بود و با یه فیش به جا فندکی متصل می شد و روی قاب دستگاه یه پریز قرار داده بودن تا برق دوشاخه شهر به آن می خورد و می شد لوازم برقی که با 220 ولت 50 هرتز کار می کنند را به آن متصل نمود. حیف که قابشو ندارم تا عکشو ضمیمه کنم ولی بردشو نگهداشتم! برد بصورت دولایه یا همان پشت و رو بود که اکثر قطعاتش SMD هستن

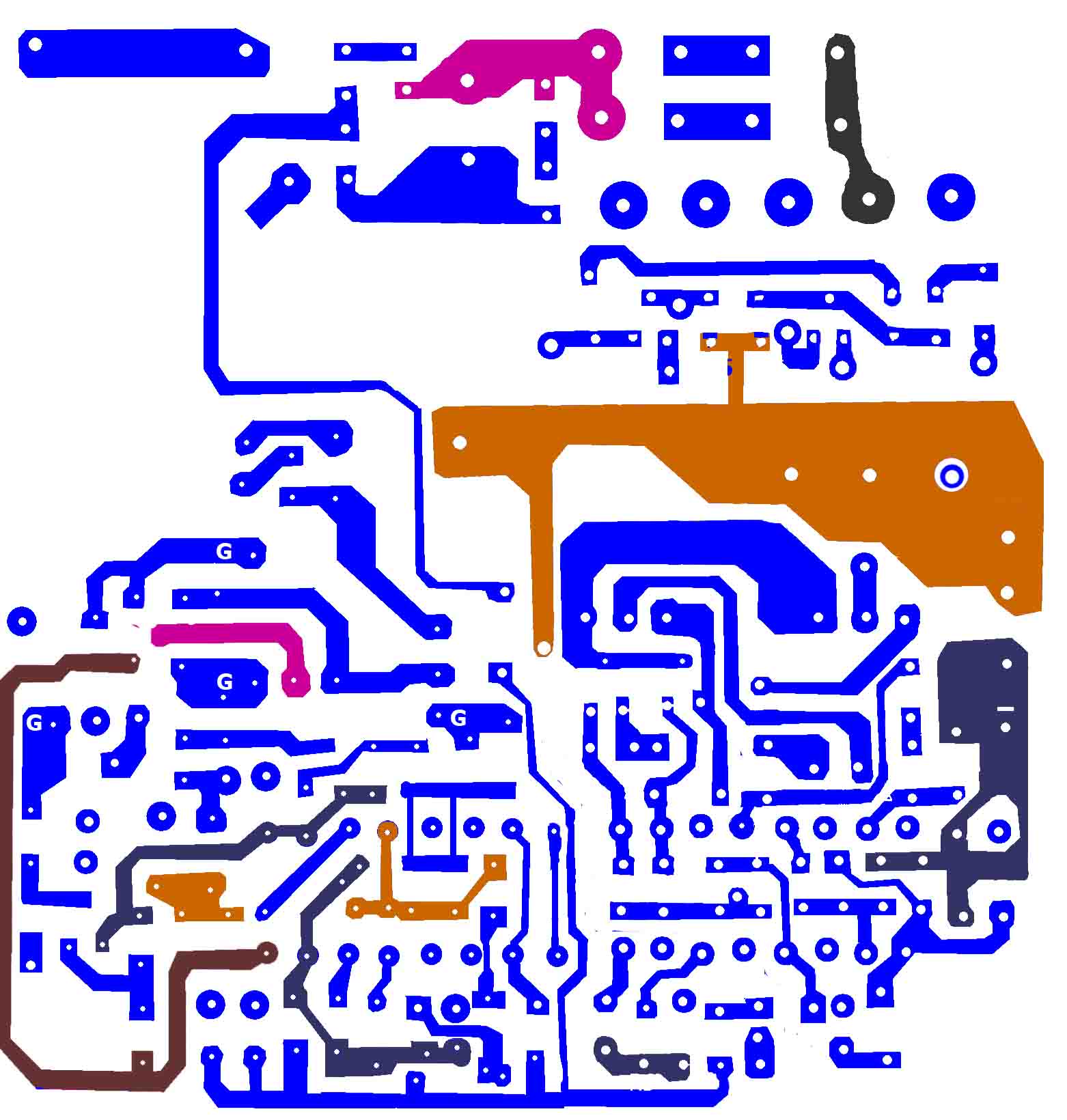

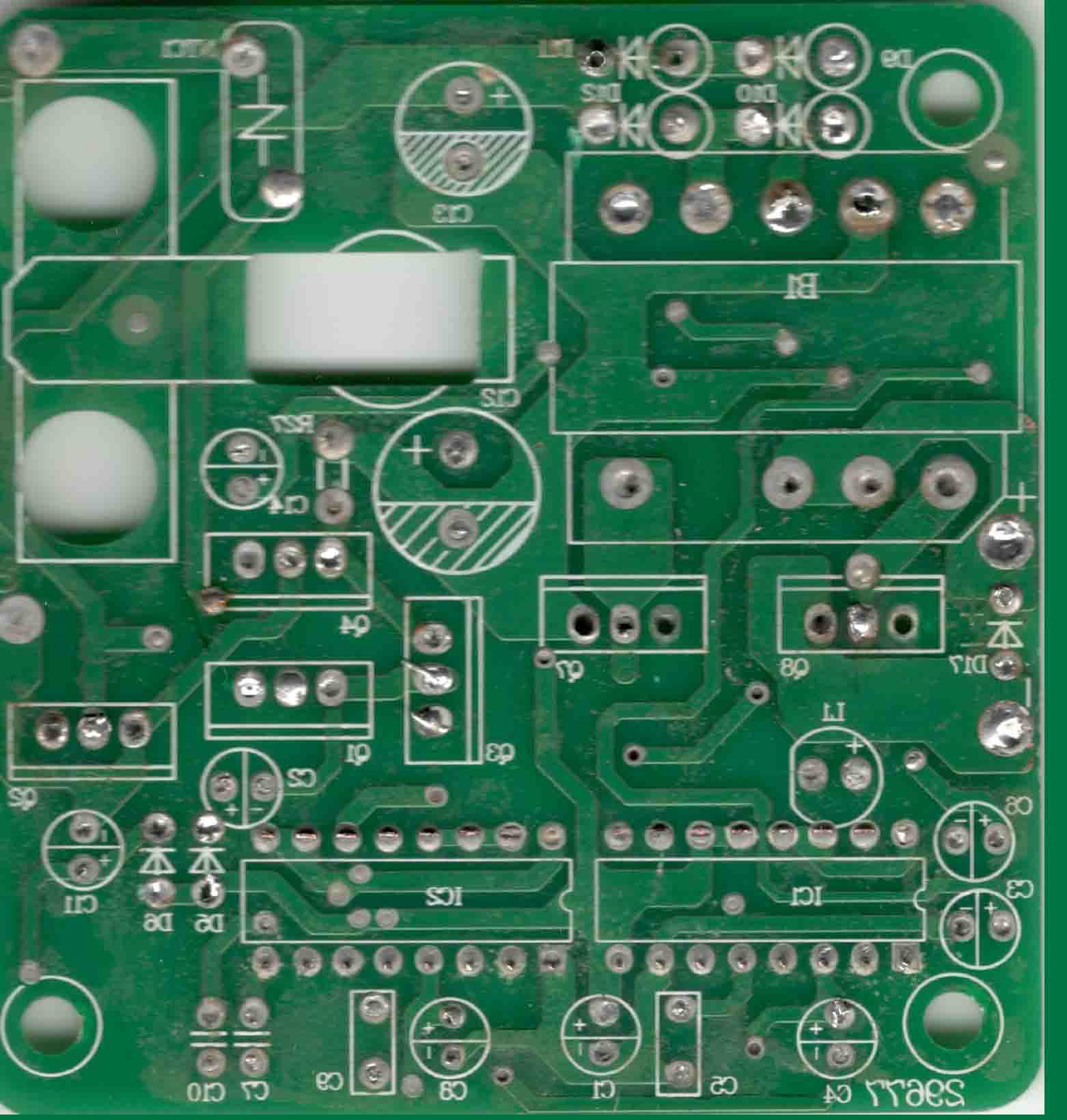

لایه رویی

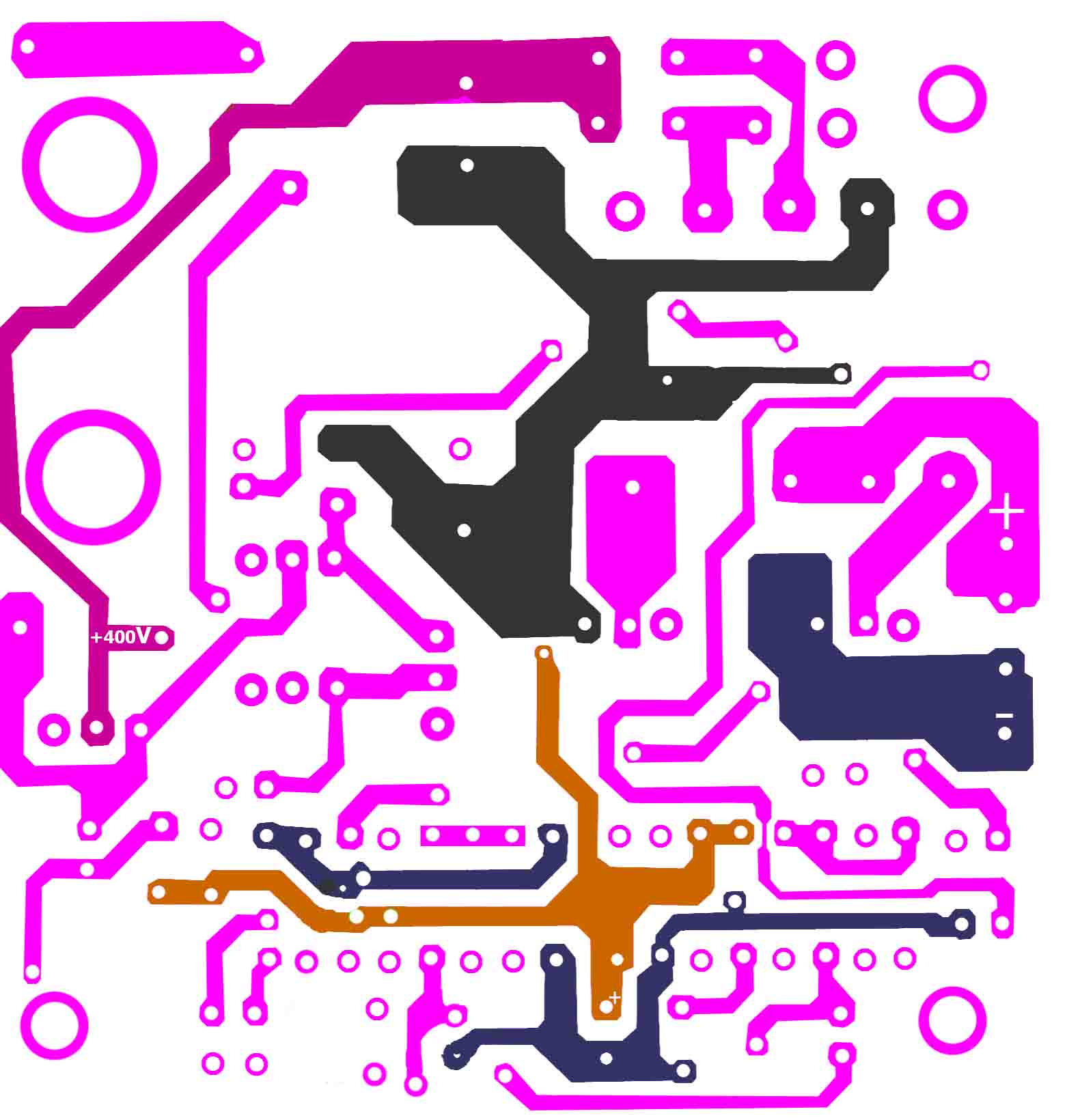

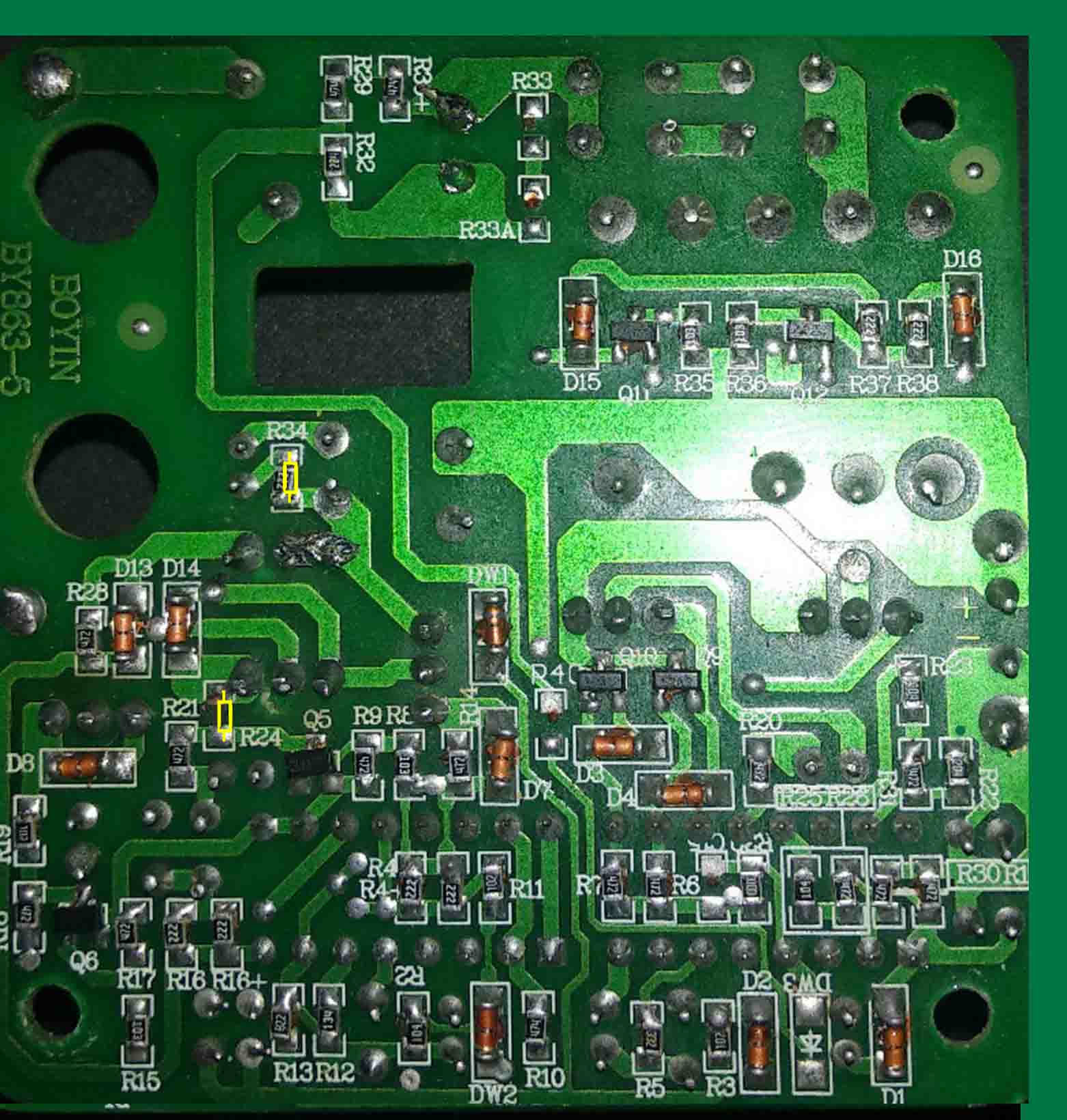

لایه زیری

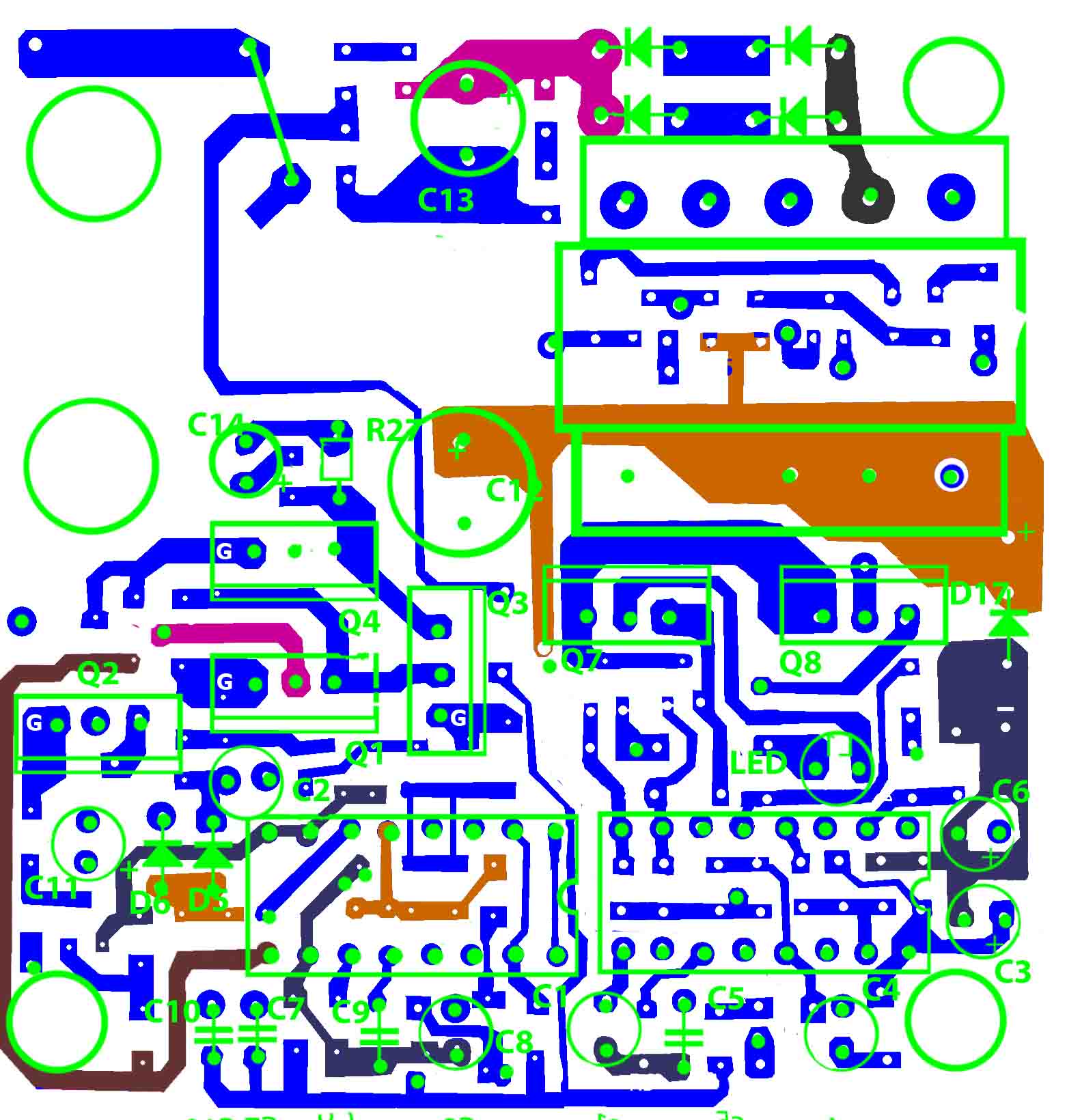

لایه بالایی ویرایش با فتوشاپ

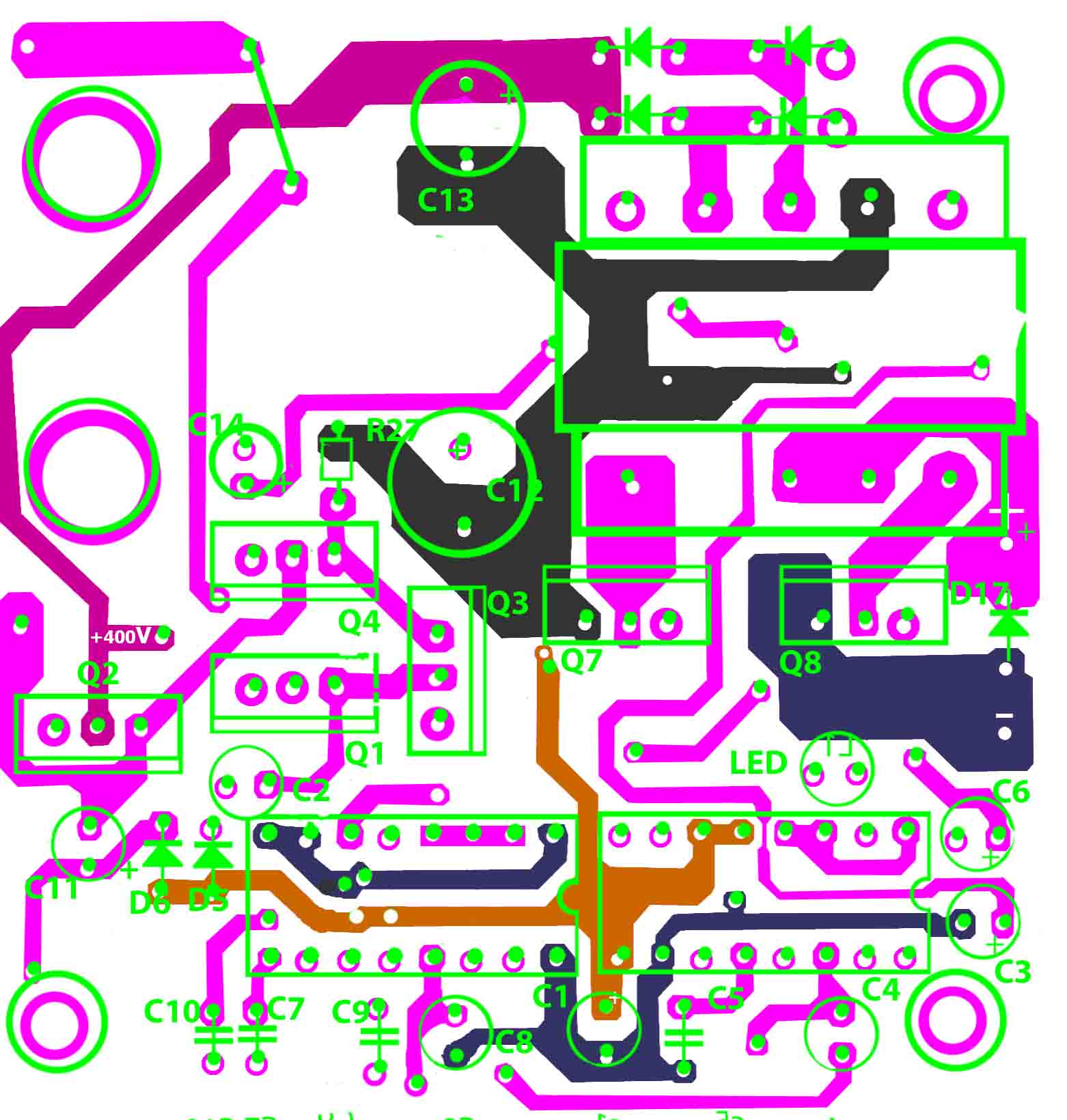

لایه پایینی ویرایش با فتوشاپ

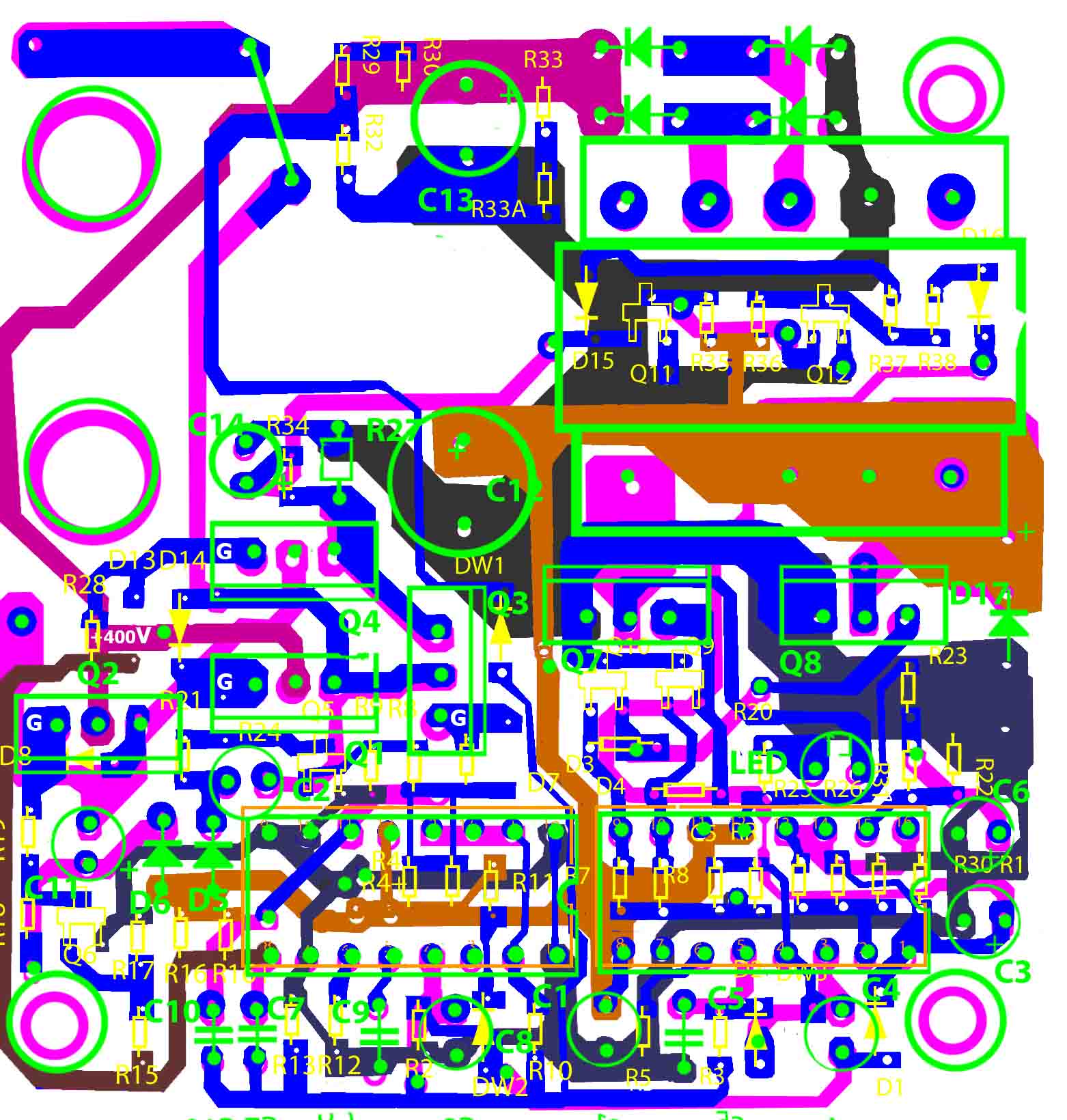

هر دولایه بصورت ترنس پرنت

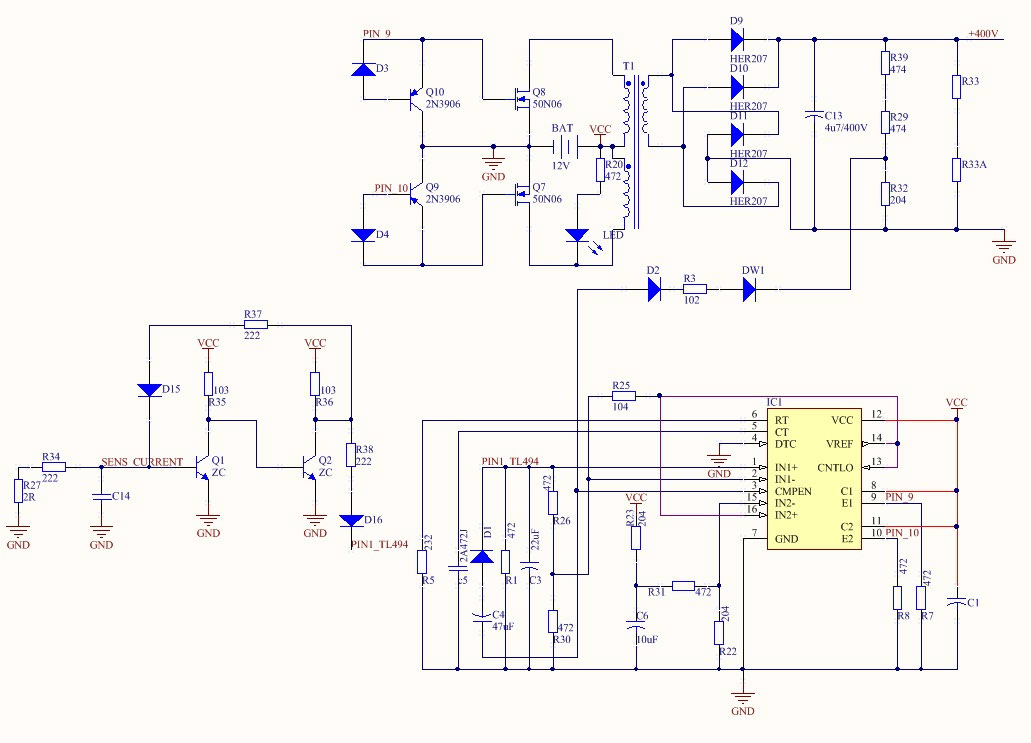

این دستگاه اینورتور از 2 بخش درست شده بود که بخش اول : ولتاژ 12 ولت را به 220 ولت تبدیل می کرد

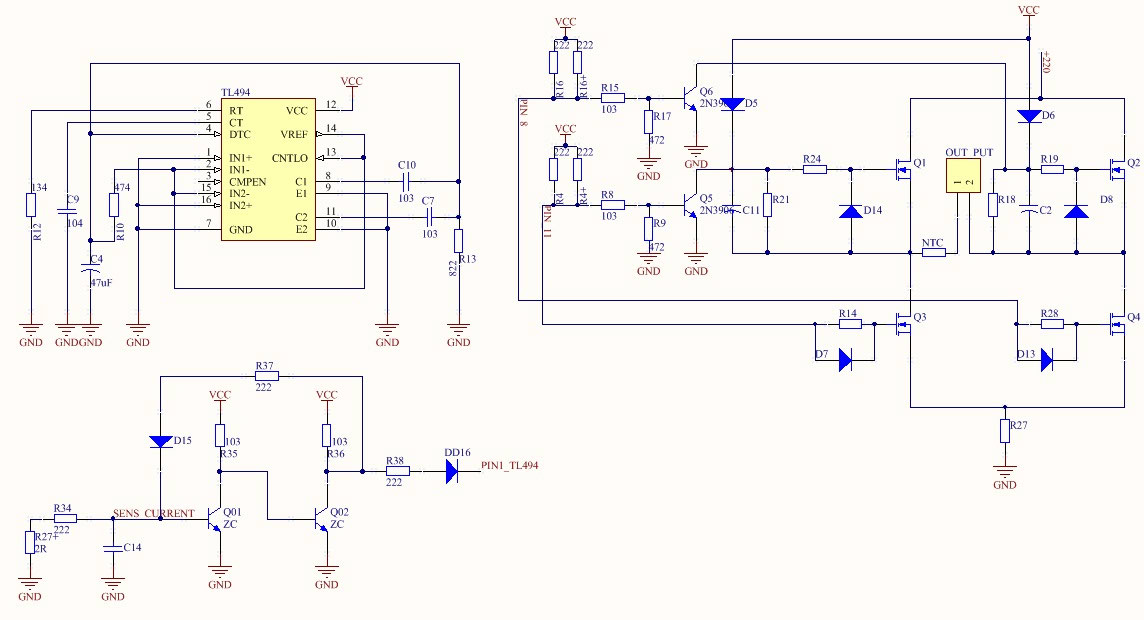

بخش دوم برق 220 ولت مستقیم را دریافت و بصورت متناوب 50 هرتز به خروجی تحویل می داد

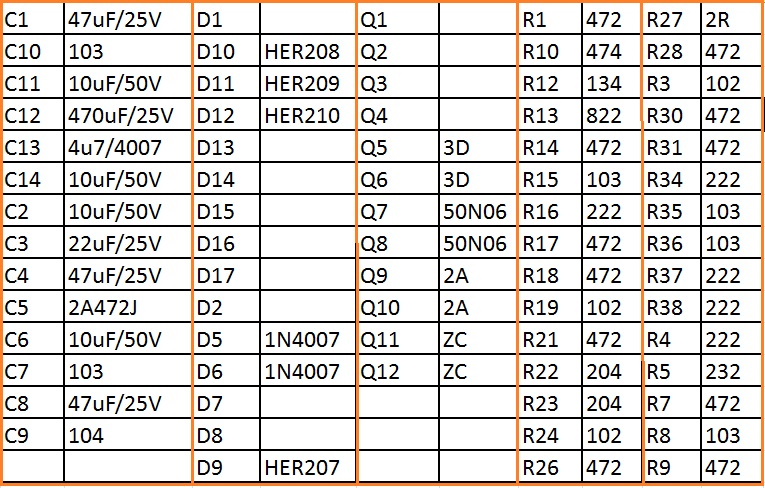

در برد دستگاه از دو آی سی TL494 استفاده شده که با توجه به گستردگی مدار دردو قسمت ارائه گردید.

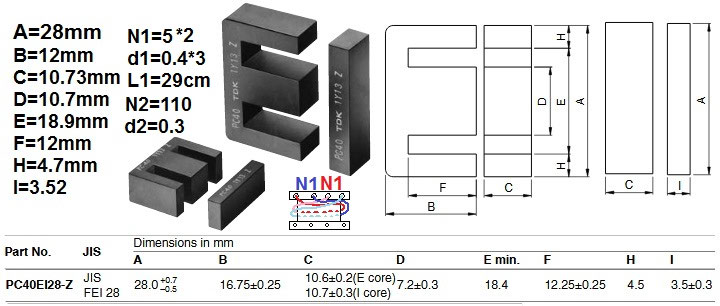

عکس ذیل هم مشخصات هسته هستش باز سوالی بود در خدمتیم
