درخواست مدار روشن كننده تعدادي led در شب به صورت اتوماتيك

[tamiratmobie]

با سلام خدمت همه ي اساتيد محترم :

مداري ميخواستم كه بشه با اون 41 led رو در شب به صورت اتوماتيك روشن كرد .
با تشكر.



[gadraj]

با سلام خدمت همه ي اساتيد محترم :

مداري ميخواستم كه بشه با اون 41 led رو در شب به صورت اتوماتيك روشن كرد .
با تشكر.

با سلام :
دوست عزيز با برق شهر مستقيم يا باتري ؟؟؟
نوع led را هم بزاريد ولتاژ كاري را هم بفرماييد مدارش تقديم كنم .
با تشكر .
موفق باشيد .



[tamiratmobie]

با سلام :
دوست عزيز با برق شهر مستقيم يا باتري ؟؟؟
نوع led را هم بزاريد ولتاژ كاري را هم بفرماييد مدارش تقديم كنم .
با تشكر .
موفق باشيد .

سلام :

ولتاژ مدار 6 ولت (4باتري 1/5 ولتي) و ledهاي سفيد معمولي



[gadraj]

سلام :

ولتاژ مدار 6 ولت (4باتري 1/5 ولتي) و ledهاي سفيد معمولي

با سلام :
دوست عزيز در اين صورت براي هر LED شما بايد دو و سه دهم (3/2 ) ولت در نظر گرفته و با سري و موازي كردن LED هاي خود (در صورت نياز به فلاشر از مدارات موجود در بخش مدارات الكترونيك استفاده كنيد ) و از مدارات بخش DC 2 DC براي افزايش ولتاژ (در صورت سري كردن همه LED ها ) بايد استفاده كنيد .
ولي به نظر معقولانه نميرسد كه تعداد 40 LED را با 6 ولت مستقيم تغذيه نماييد زيرا :
40LED * 2/3 = 92 V
براي هر LED بايد جرياني حدود 20 ميلي امپر (ميانگين ) در نظر بگيريد در نتيجه :
40* 20 = 800 mA
و با توجه به جريان بهترين باتري 5/1 ولتي ها ي متوسط كه 500 ميلي امپر و سايز هاي بزرگتر حداكثر 1 امپر
در نتيجه فقط با هر سري باتري حدود يك ساعت ميتوانيد LED هاي خود را روشن كنيد .(در صورت استفاده از فلاشر مدت خاموش ماندن تناوب را به مدت فوق اضافه كنيد (اتلاف انرژي ها و .... صرف نظر شد وگرنه بازده كمتر از اينا در مياد .
با تشكر .
موفق باشيد .



[tamiratmobie]

با سلام :
دوست عزيز در اين صورت براي هر LED شما بايد دو و سه دهم (3/2 ) ولت در نظر گرفته و با سري و موازي كردن LED هاي خود (در صورت نياز به فلاشر از مدارات موجود در بخش مدارات الكترونيك استفاده كنيد ) و از مدارات بخش DC 2 DC براي افزايش ولتاژ (در صورت سري كردن همه LED ها ) بايد استفاده كنيد .
ولي به نظر معقولانه نميرسد كه تعداد 40 LED را با 6 ولت مستقيم تغذيه نماييد زيرا :
40LED * 2/3 = 92 V
براي هر LED بايد جرياني حدود 20 ميلي امپر (ميانگين ) در نظر بگيريد در نتيجه :
40* 20 = 800 mA
و با توجه به جريان بهترين باتري 5/1 ولتي ها ي متوسط كه 500 ميلي امپر و سايز هاي بزرگتر حداكثر 1 امپر
در نتيجه فقط با هر سري باتري حدود يك ساعت ميتوانيد LED هاي خود را روشن كنيد .(در صورت استفاده از فلاشر مدت خاموش ماندن تناوب را به مدت فوق اضافه كنيد (اتلاف انرژي ها و .... صرف نظر شد وگرنه بازده كمتر از اينا در مياد .
با تشكر .
موفق باشيد .

با تشكر از راهنمايي هاي مفيد شما ، :boos:
حالا اگر شما مداري داريد كه بتواند يك رله را در تاريكي به صورت اتوماتيك راه بيندازد ممنون ميشم اگه برام upload كنيد .



[gadraj]

با تشكر از راهنمايي هاي مفيد شما ، :boos:
حالا اگر شما مداري داريد كه بتواند يك رله را در تاريكي به صورت اتوماتيك راه بيندازد ممنون ميشم اگه برام upload كنيد .

با سلام :

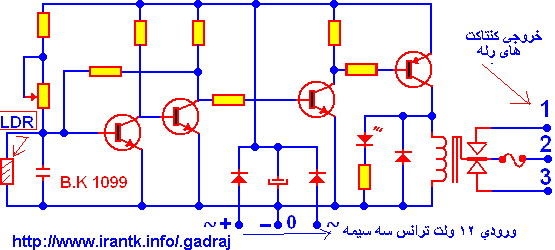

دوست عزيز ساده ترين مدار ممكنه را تقديم ميكنم و همچنين با مراجعه به لينك زير در همين بخش و در همين مورد مدارات بيشتري اپلود شده :
http://www.irantk.ir/showthread.php?t=743
در مدار حاضر با استفاده از يك ترانس 220 به 12 يا 9 ولت سه سيمه (با سر وسط ) و با تنظيم پتانسيومتر مدار به دلخواه خود خواهيد رسيد . از يك باتري مستقل 9 الي 12 ولتي نيز ميتوان استفاده كرد در اين صورت مثبت باتري به سر ديود هاي ركتيفاير و منفي باتري به شاسي (خط منفي مدار) وصل خواهد شد .
با تشكر .
موفق باشيد .



[tamiratmobie]

با تشكر ازكمك شما ، اگه امكان داره مقدار اهم مقاومت ها و شماره ترانزيستور ها ومقدار خازن ها رو لطفا بذاريد.
ممنون .



[gadraj]

با تشكر ازكمك شما ، اگه امكان داره مقدار اهم مقاومت ها و شماره ترانزيستور ها ومقدار خازن ها رو لطفا بذاريد.
ممنون .

با سلام :

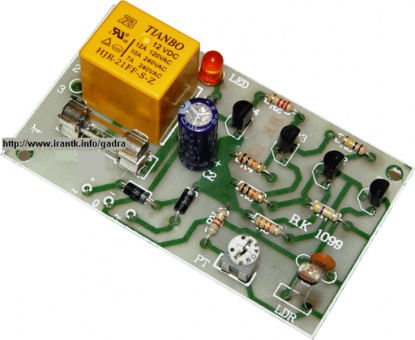

دوست عزيز از روي نمونه ساخته شده زير مقدار عددي قطعات و فيبر چاپي نيز ميتونيد استفاده كنيد ترانزيستور اخري (رله ) از نوع a1015 و بقيه همگي را c1815 انتخاب كنيد .
با تشكر .
موفق باشيد .



[tamiratmobie]

دستتون درد نكنه واقعا زحمت كشيدين ، خدا رو شكر ميكنم كه شما بزرگواران هستيد كه ما مبتديان ميتونيم به شما تكيه كنيم .
موفق و سربلند باشيد .
