درخواست شناسایی قطعه

[Alibangeshe]

با سلام

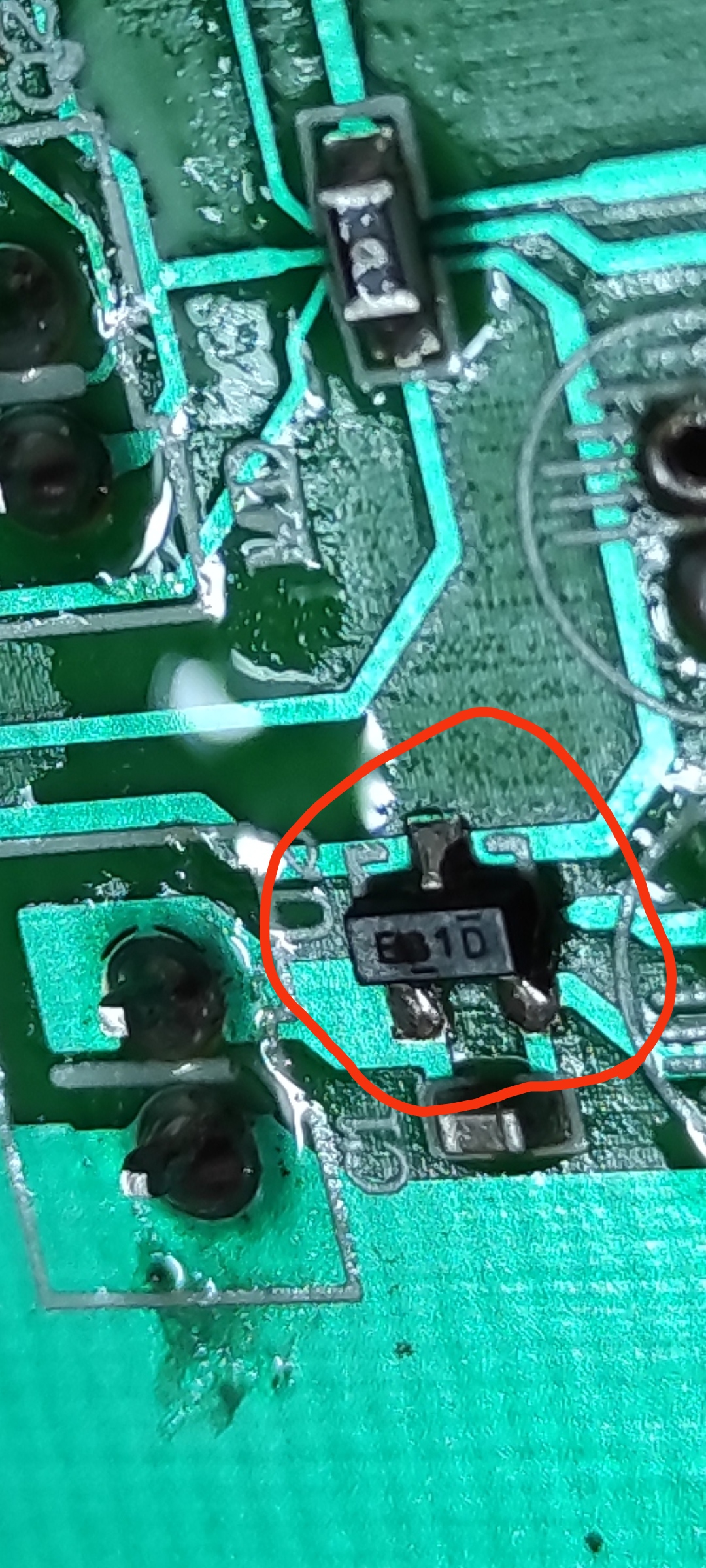

اساتید محترم ، یه برد موتور گهواره هست که قطعه روی اون کاملا مشخص نیست کسی اگه بتونه راهنمایی کنه ممنون میشم



[hamid9873]

توی نت سرچ کنید این کلمه رو B1D smd



[hamid9873]

مشخصات قطعه میاد اگر گیرتون نیومد دیپ بزنید به جاش



[hamid9873]

بین کلمه بی و ۱ظاهرا یه عدد دیگم هست درسته



[Alibangeshe]

سرچ کردم همچین قطعه ای نبود



[Alibangeshe]

فک کنم هست ولی خوانده نمیشه



[نمیدونم]

سلام
چند وقت پیش یه گهواره برقی تعمیر کردم که اونم یه ترانزیستورش سوخته بود بجاش 8050 انداختم ، میتونی طبق مسیر پایه ها کلکتورو بیس و امیتر رو پیدا کنی و یه ترانزیستور بجاش سیم کشی کنی
اون که تعمیر کردم ترانزیستورها بصورت پل بودن و جفت جفت برای چپ و راست گرد شدن موتور



[yousefi]

تو برد گهواره از دو تا موتور استفاده شده یکی ویبره و یکی موتور گرداننده بالایی و دو عدد ترازیستورهای اس ام دی روی برد هم نقش سویچ موتورها را دارند میتوانید از ترازیستورهای با جریان کلکتور تا یک امپر استفاده کنید



[h.heydari]

با سلام
دوست عزیز یک ترانزیستور SMDمنفی بزنید مشکل حل میشه ترانزیستور را از برد اوراقی بردارید.
