درخواست: درخواست شماره دیود مدار کرکره برقی بتا

[saeid69]

سلام خدمت همکاران گرامی

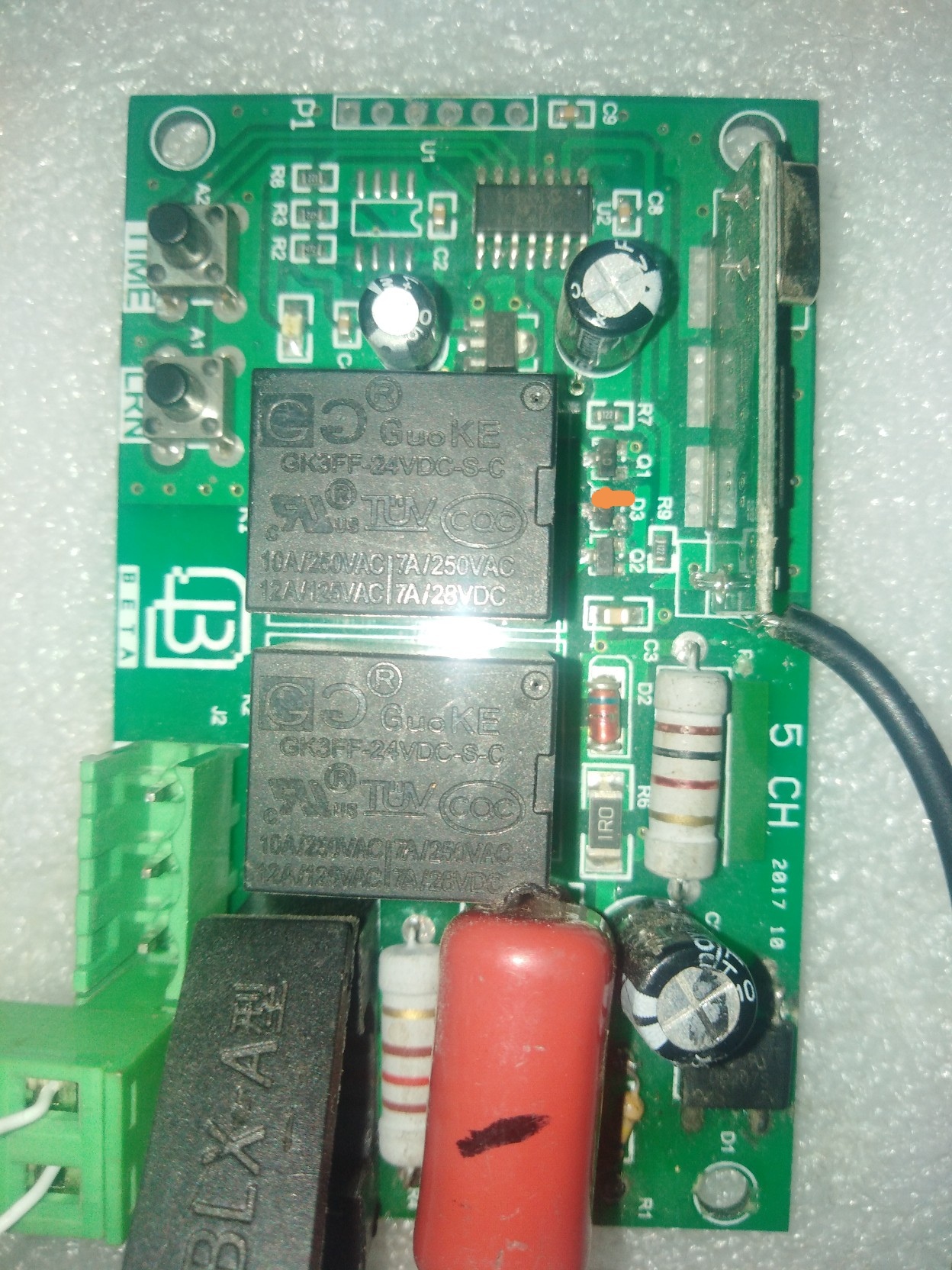

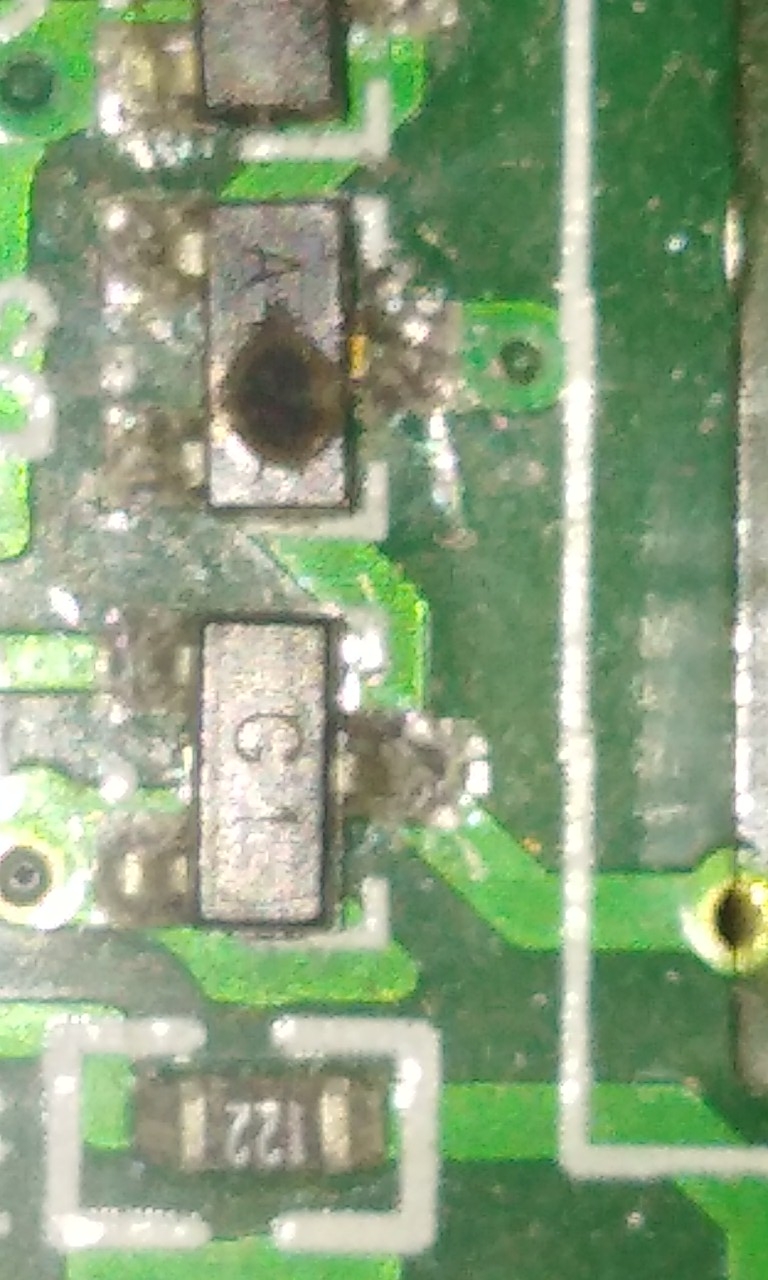

مدار فرمان کرکره برقی 5 کاناله بتا، بخاطر نوسان سوخته و یک دیود هست که عددش مشخص نیست q1وq2 به شماره G1 هستند ولی D3 سوخته و مقدار مشخصش A4 هست خواستم ببینم شماره دیود D3 که اولش A4 هست مقدار کاملش چنده؟
با تشکر



[J1375]

سلام خدمت همکاران گرامی
مدار فرمان کرکره برقی 5 کاناله بتا، بخاطر نوسان سوخته و یک دیود هست که عددش مشخص نیست q1وq2 به شماره G1 هستند ولی D3 سوخته و مقدار مشخصش A4 هست خواستم ببینم شماره دیود D3 که اولش A4 هست مقدار کاملش چنده؟
با تشکر

مشاهده فایل‌پیوست 190094


مشاهده فایل‌پیوست 190095

سلام
اگر به دو سر رله وصل شده دیود هرزگرد هست و میتونید 1N4007 بجاش قرار بدید.
ببینید با فرمان شما دو سر رله برق میاد یا نه؟البته اول رله رو خارج کنید به ترانزیستور اسیب نرسه
