سلام
یه نکته‌ای برام سوال شده. اگر دیتاشیت آیسی DK1203 رو درست جستجو کرده باشم؛ ظاهرا تفاوت‌هایی بین این آیسی و تصویری که جناب
@hamid346 گذاشتن وجود داره.
هرچند کیفیت تصویر ارایه شده مطلوب نیست؛ اما به نظر میرسه:
۱- پایه‌های ۵ و ۶ در تصویر به هم متصل هستن که احتمالا OUT و یا Drain باشن.
اما پایه ۵ آیسی DK1203 فیدبک هست و پایه ۶ اون NC
۲- تفاوت دوم که از این عکس کم کیفیت میشه درک کرد؛ پایه ۷ آیسی هست که جاش خالیه و پایه‌ای وجود نداره. اما در DK1203 این پایه وجود داره و مشترکا با پایه ۸ ، OUTPUT هستن.
۳- حتی اگر پین ۱ رو هم درست تشخیص نداده باشم (و پین ۱ خلاف جهت باشه) پین ۳ فاقد پایه هست؛ که در آیسی DK1203 چنین نیست.
لذا در صورت صحت مطالب یاد شده؛ بهتره جناب @hamid346 تصاویر واضحی از آیسی و اتصالات اطراف اون ارایه بدن.
تصاویر و دیتاشیت جهت بررسی دقیقتر پیوست میشه.

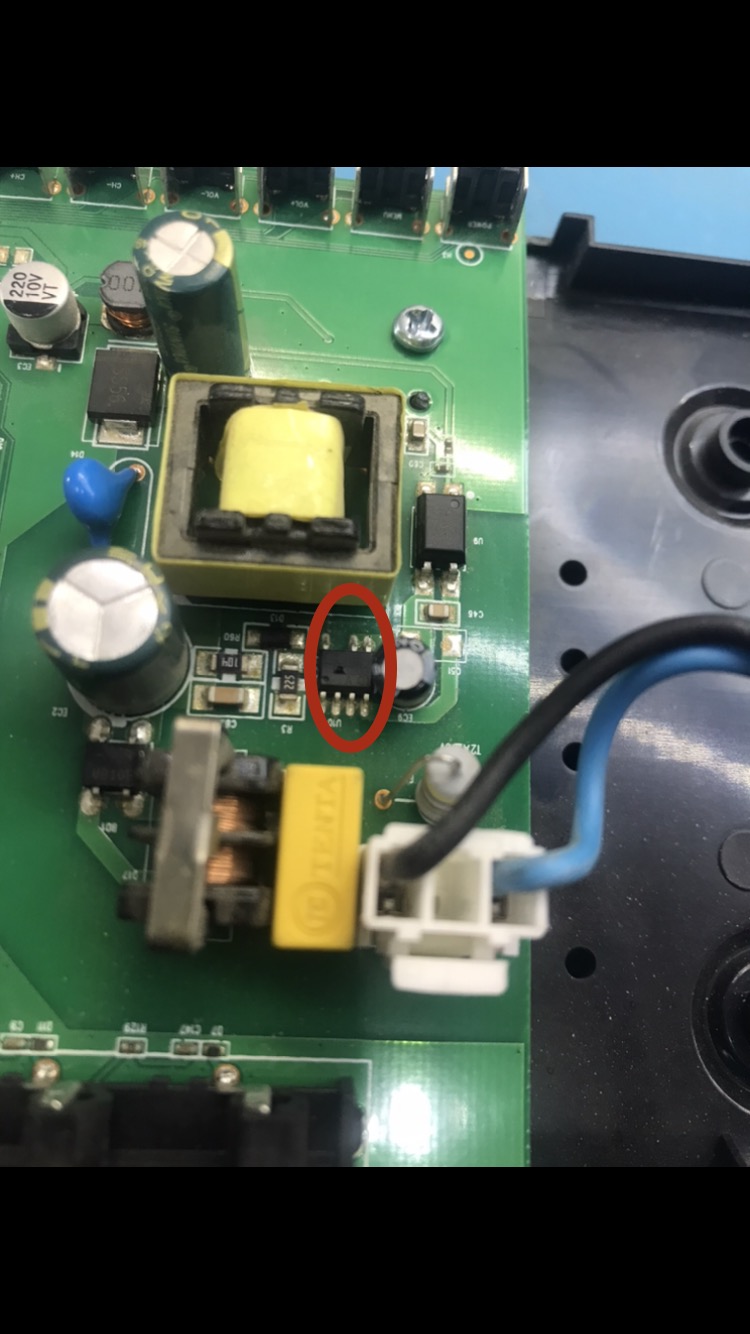

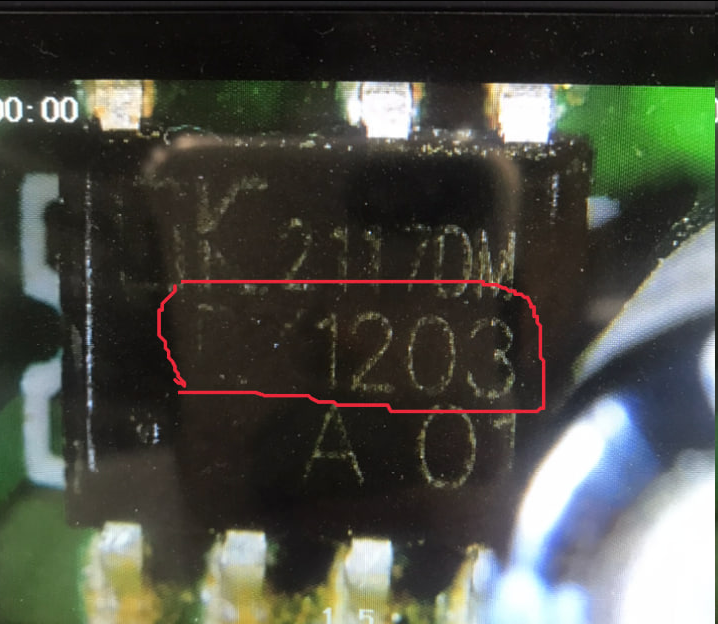

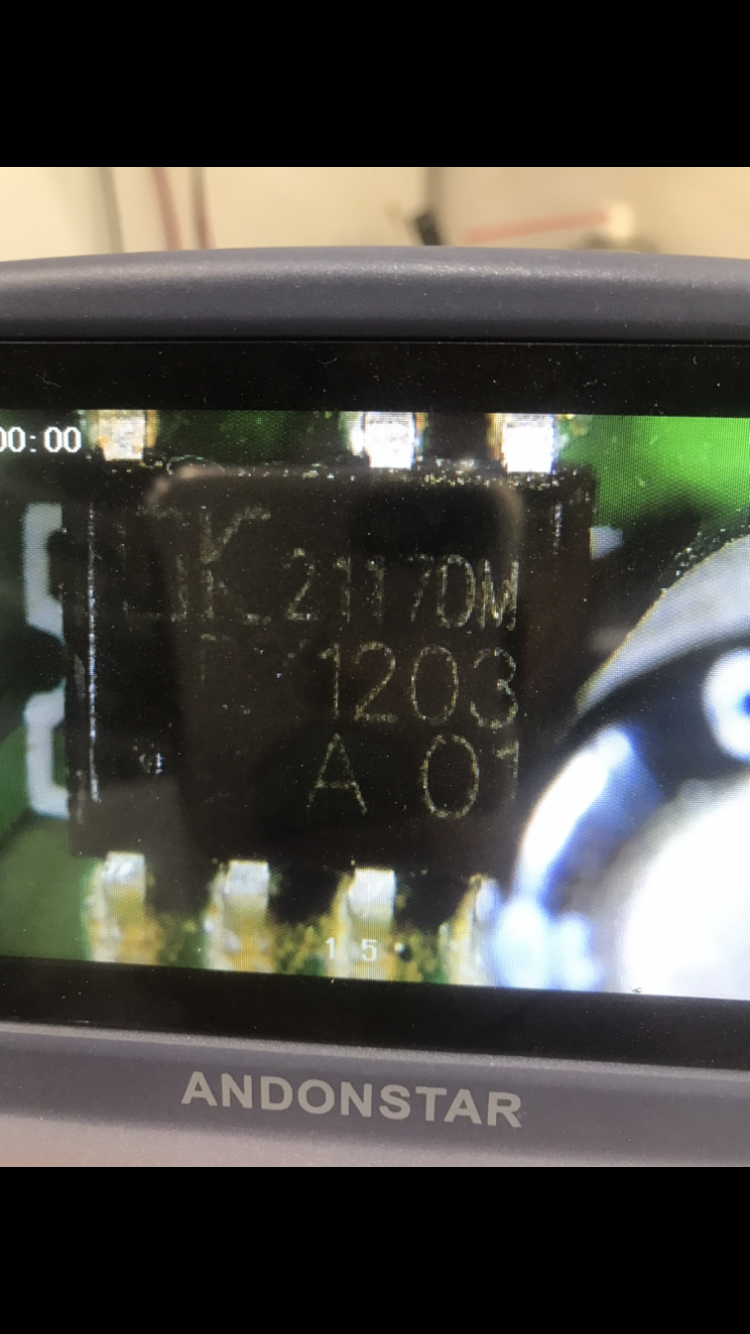

تصویر نزدیک از قطعه‌ای که جناب
@hamid346 ارسال کردن:

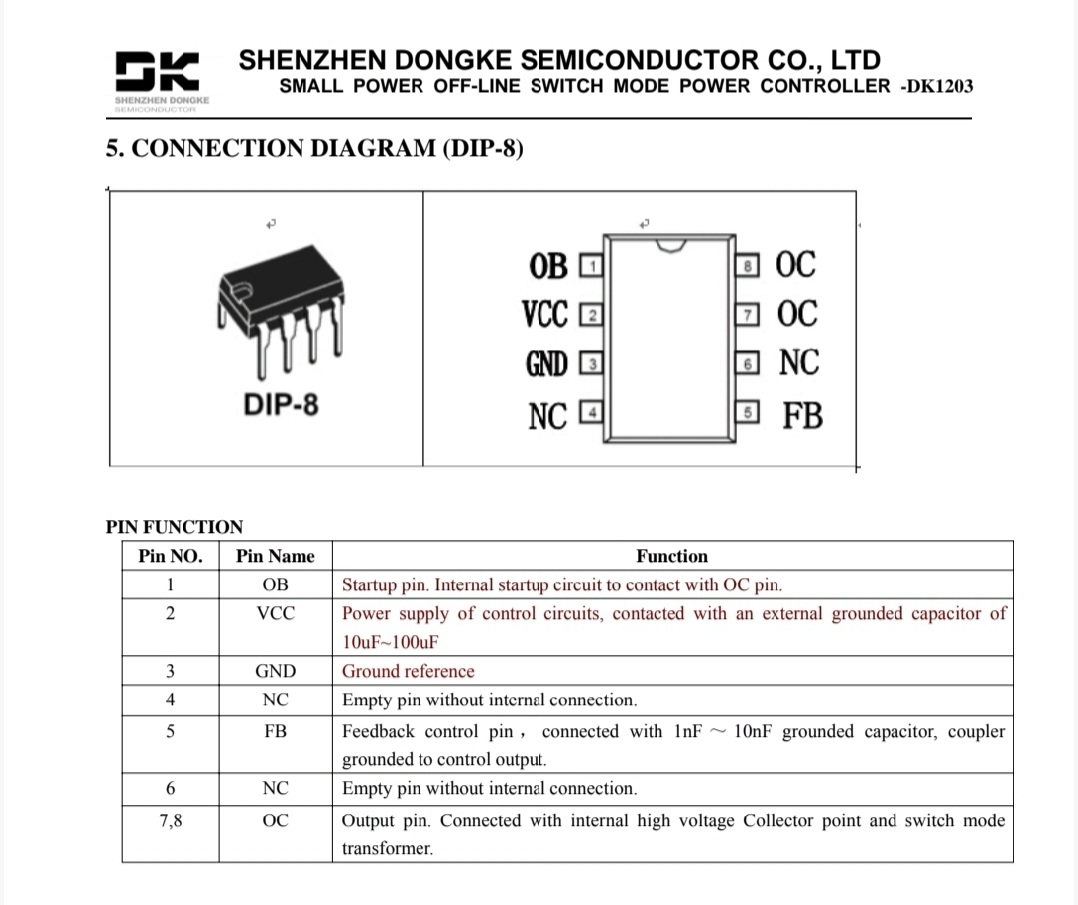

تصویر استخراج شده از دیتاشیت DK1203:
