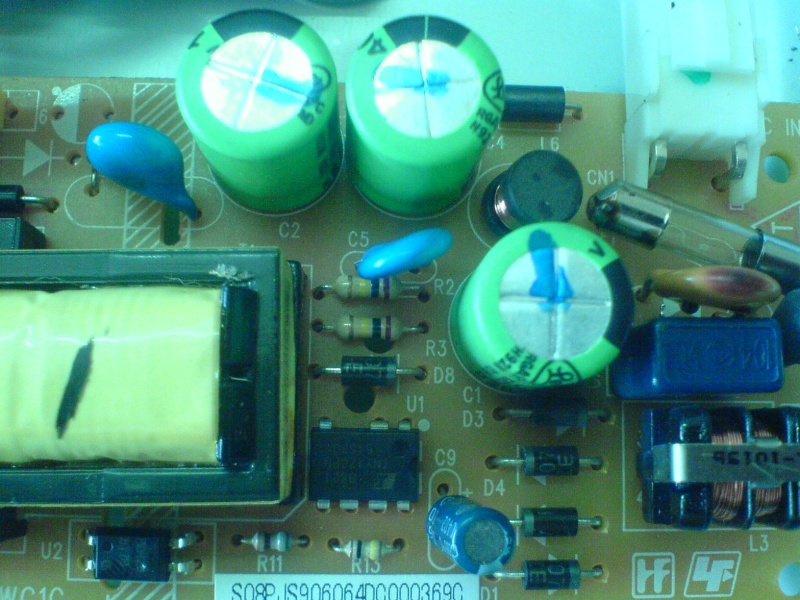

پاسخ : درخواست ديتاشيت و مشابه آي سي تغذيه هفت پايه دستگاه SONY DVD MODEL DVP-SR200P CPU CXD9932R 0920-KETL FLASH MX25L1605D IC POWER TNY176PN
با عرض سلام

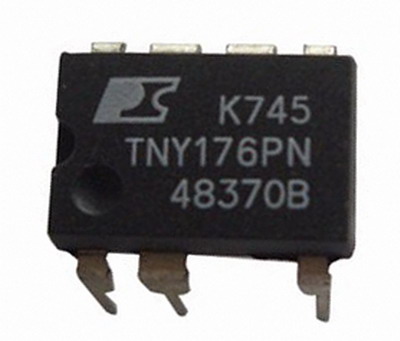

مشخصات آی سی مورد نظر شما این است. سعی میکنم تا فردا مشابه آنرا نیز برایتان اعلام کنم چون در برد های یخچال از این آی سی استفاده میشوذ و فراموش کردم چه شماره ای جای بکار میبردم
مشابه هم طبق برنامه TNY74-280 هست ، البته تا فردا صبر کنيد بهتون ميگم از چه آي سي ميتونيد به عنوان جايگزين استفاده کنيد ، الان دارم مغازه رو تعطيل مي کنم .
دوست عزيز اين آي سي ها کلا سيستمشون با آي سي هاي ديگه فرق داره و علاوه بر اون من نقشه دستگاه دي وي دي شما رو نداشتم ، اين مدل آي سي از ترانس چاپر قسمتي براي خروجي VCC نداره و ظاهرا به صورت داخلي خودش تغذيشو تامين ميکنه !
به همين خاطر اگر از آي سي ديگه اي استفاده بشه ممکن هست که کار نکنه ....

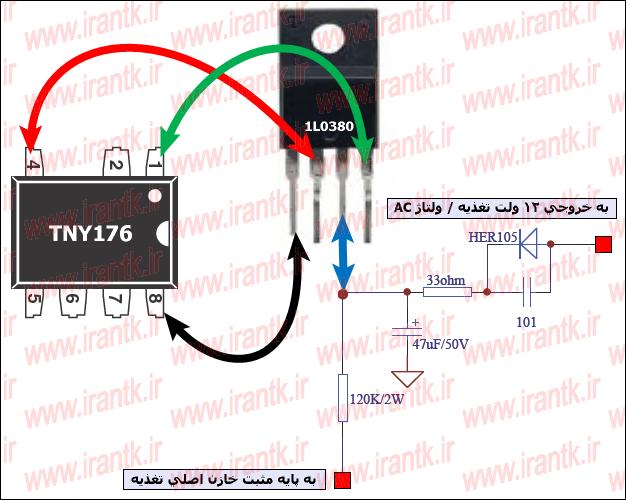

من براي شما يک نقشه تبديل گذاشتم ، تست کنيد ببينيد کار ميکنه يا نه ؟
البته اگر آي سي گيرتون نيومد بهتره اينکار رو بکنيد در غير اينصورت فکر نمي کنم ارزش وقت گذاشتن داشته باشه ، من هم بيشتر به خاطر اينکه حس کنجکاويم ارضا بشه اينو الان کشيدم و براي شما گذاشتم و ميخوام ببينم کار ميکنه يا نه ؟
فقط شما ببين در خروجي چاپر ولتاژ 12 ولت داريد يا نه ؟
اگر داشتيد قسمتي که مشخص کردم به قسمت خروجي ، يعني قبل از ديود يکسوساز متصل کنيد و ببينيد کار ميکنه يا نه ....
من از يک آي سي 1L0380 استفاده کردم ، شما از هر آي سي چهار پايه اي که از اين تيپ باشه ميتونيد استفاده کنيد ....
خازني که با شماره 101 مشخص هست ميتونيد استفاده نکنيد و مشکلي پيش نمياد ....
سلام دوست عزیز
با نقشه اقا رضا مدار کار میکنه ولی در ویدئو سیدی نمیتوانید استفاده کنید
در ویدئو سی دی ها قسمت Hot باید کاملا ایزوله باشه و قسمت های خروجی به قسمت HOT وصل نباشه و برای احل این مشکل از کوپلر اسفاده شده
و در صورتی که بدون کوپلر به هر روشی بخواهیم FB را از خروجی بگیریم حتی پوسته دستگاه نیر برق دار میشود و برق میگیرد
در صوری که این ای سی در مدار هایی که به بیرون ربط ندارند و منفی انها به بدنه دستگاه وصل نیست میتوانید از این مدار استفاده کنید ولی در دستگاههای جدید خطر برق گرفتگی دارد
و پیشنهاد میکنم از تغذیه های اماده برای DVD ها که در بازار یافت میشوداستفاده کنید
سلام دوست عزیز
با نقشه اقا رضا مدار کار میکنه ولی در ویدئو سیدی نمیتوانید استفاده کنید
در ویدئو سی دی ها قسمت Hot باید کاملا ایزوله باشه و قسمت های خروجی به قسمت HOT وصل نباشه و برای احل این مشکل از کوپلر اسفاده شده
و در صورتی که بدون کوپلر به هر روشی بخواهیم FB را از خروجی بگیریم حتی پوسته دستگاه نیر برق دار میشود و برق میگیرد
در صوری که این ای سی در مدار هایی که به بیرون ربط ندارند و منفی انها به بدنه دستگاه وصل نیست میتوانید از این مدار استفاده کنید ولی در دستگاههای جدید خطر برق گرفتگی دارد
و پیشنهاد میکنم از تغذیه های اماده برای DVD ها که در بازار یافت میشوداستفاده کنید
البته فکر مي کنم اگر چند دور سيم لاکي دور بدنه ترانس چاپر بپيچيد و يک طرفش رو به منفي و طرف ديگرش رو به پايه ورودي ديود متصل کنيد اينطوري هم راه اندازي بشه ....
