درخواست توضيح در مورد آي سي HT48R06A-1 مورد استفاده در برد الكترونيكي پنكه SUNNY

[جمشيدا]

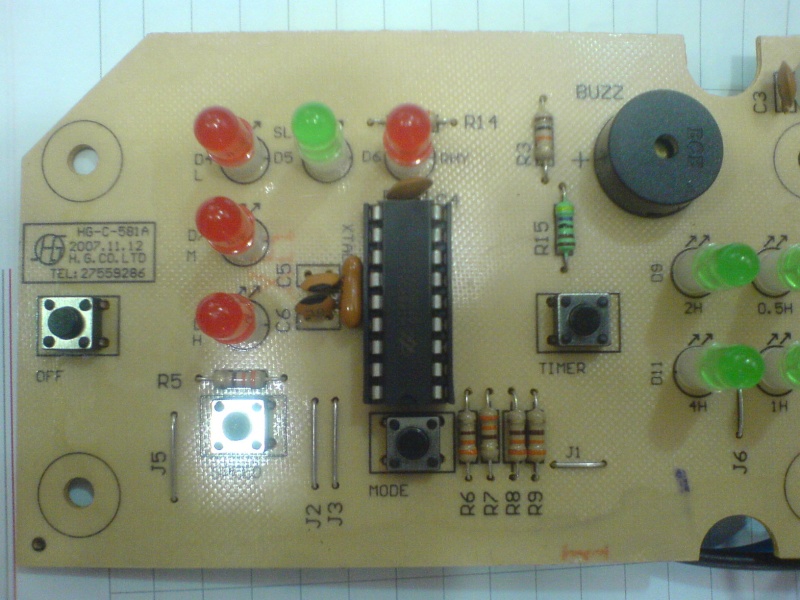

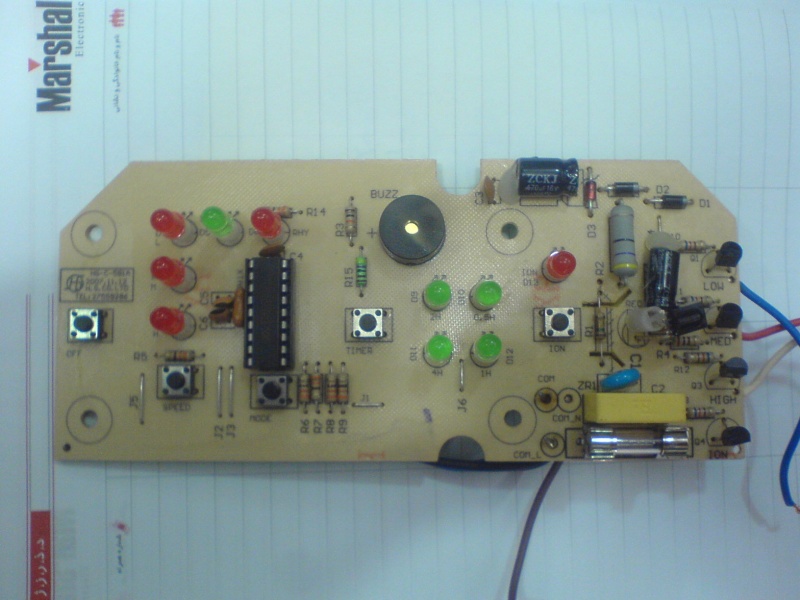

درخواست توضيح در مورد آي سي( 0736U00125#N HT48R06A-1 )مورد استفاده در برد الكترونيكي پنكه(داراي كنترل از راه دور )SUNNY :smilie_help: (HT48R06A-1 - 8-Bit (OTP Microcontroller - Holtek Semiconductor Inc​



[Service Manual]

سلام

در توضيحات انگليسي ديتاشيت نوشته شده که اين آي سي يک ميکروکنترلر 8 بيت هست براي کنترل لوازمي مثل پنکه و لباسشويي و ... بوسيله کنترل از راه دور .....

توضيحات انگليسي داخل ديتاشيت موجود هست ...​

[B][LEFT][INDENT][LTR][FONT="Tahoma"][SIZE="2"]
General Description

The device is an 8-bit high performance RISC-like microcontroller designed for multiple I/O product applications.
The device is particularly suitable for use in products such as remote controllers, fan/light controllers, washing machine controllers, scales, toys and various subsystem controllers. A HALT feature is included to reduce power consumption.
The program and option memories can be electrically programmed, making the microcontroller suitable for use in product development

[/SIZE][/FONT][/LTR][/INDENT][/LEFT][/B]



[Service Manual]

درخواست توضيح در مورد آي سي0736U00125#N HT48R06A-1 مورد استفاده در برد الكترونيكي پنكه(داراي كنترل از راه دور )SUNNY :smilie_help:​

سلام

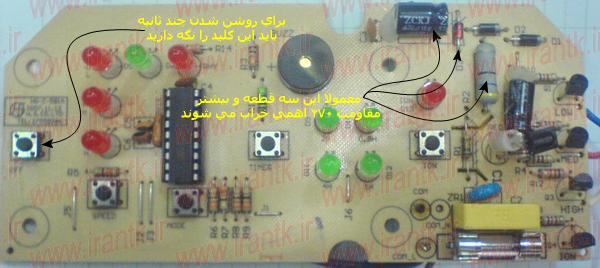

معمولا در اين بردها مقاومت 47 اهمي که در شکل مشخص کردم خراب ميشه و آي سي کمتر خراب ميکنه ، من به جاي اين مقاومت دو مقاومت 100 اهم پروات باهم موازي مي کنم و قرار ميدم ديگه خراب نميشه ، زنر و خازن هم خرابي داره اما کمتر خراب ميشن ......

براي روشن شدن هم کليدي که در شکل مشخص کردم بايد چند لحظه نگه داريد تا روشن بشه .........

موفق باشيد .​



[sias]

میشه بگید این ای سی HT48R06A-1 از کجا باید خرید



[sshmha]

سلام
ضمن تشكر
من يكي از همين نوع پنكه دارم كه مدتي با كنترل فقط روشن ميشه وپس از روشن شدن قفل ميكنه و هيچگونه كاري ديگه نميتوان با كنترل كرد( كم وزياد و يا خاموش و روشن )و حتي براي خاموش كردن پنكه بايد از برق خارجش كرد و دوباره اگر به برق وصل بشه فقط با كنترل ميشه يه بار روشنش كرد وضمنا چراغ دور كم هم چشمك ميزنه و ....
لطفا راهنمايي فرماييد اشكال از كجاست وچگونه آن را برطرف كنم
با سپاس فراوان



[sshmha]

لطفا اگر امكان داره جواب دهيد
متشكرم



[جمشيدا]

دوست عزيز
طبق توصيه فوق نسبت به تست و تعويض سه قطعه در برد اقدام كنيد
مقاومت 270 اهمي 2 وات و دو عددخازن الكتروليتي
و نتيجه را اعلام كنيد
​



[sshmha]

دوست عزيز امروز صبح يه سفر برام پيش اومد و نتونستم كار هاي را كه فرموديد انجام بدهم انشالله بلافاصله در اولين فرصت نتيجه را اعلام خواهم كرد
از همكاري صميمانه شما دوستان خوب متشكرم



[sshmha]

خوب دوست عزيز من مقاومت 47 اهم و زينر و خازنها را كنترل كردم همه سالم بودن ولي در مدار هيچ مقاومت 270 اهمي نيست (قرمز .بنفش.قهوي......) نبود لطفا اگر امكان دارد در شكل نشان دهيد شايد در بعضي از مدارها كمي تفاوت كند
منتظر جواب شما هستم البته من دوباره براي مدتي از اين پنكه و وسايلم دور هستم ولي به اينترنت دست رس دارم وجواب شما را مطالعه ميكنم و ............
متشكرم



[sshmha]

لطفا دوستان اگر امكان دارد نظر دهيد
متشكرم
