با سلام خدمت همه ی همکاران
یک برد لباسشویی ایندزیت win60 به دستم رسیده که با مشکل روشن نشدن تحویل گرفته شد روی برد اصلی مقدار کمی سولفاته شده بود بعد شستشو تست شد که بعد چند دقیقه و طبق عکس زیر ارور f12 که مربوط به عدم برقراری ارتباط میکرو اصلی با دیسپلی هست به نمایش در میاد (پنل بالا سمت راست)

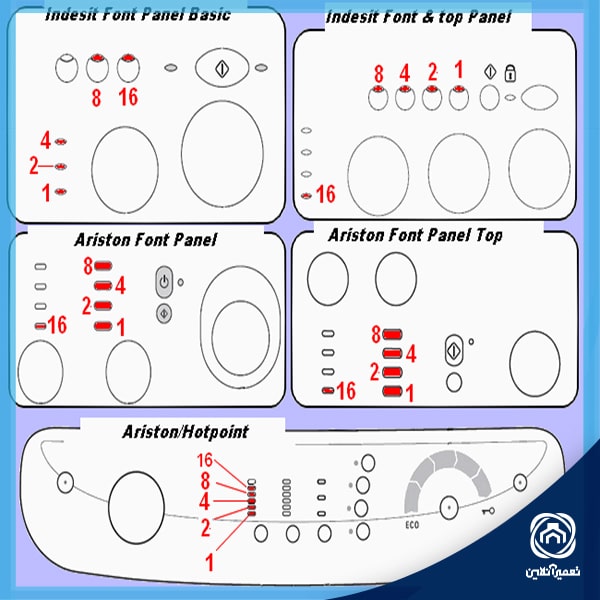

(عکس نحوی خواندن ارور ایندزیت)
این ارور به دلایل قطعی سیم ، سولفاته شدن سوکت ، قطعی قطعات واسط دو میکرو پنل و مین و (طبق اطلاعات به دست اومده) در بیشترین حالت به دلیل پریدن برنامه ی میکرو مین برد پیش میاد که به همین دلیل این نوع مین برد به برد شارژی معروف شده
همچنین برای اطمینان روی برد مین و کارت میکروکنترلر هیت گرفته شده
از دوستان خواهشمندم برنامه و نحوی پروگرام با پروگرامر TNM رو با اشتراک بذارن

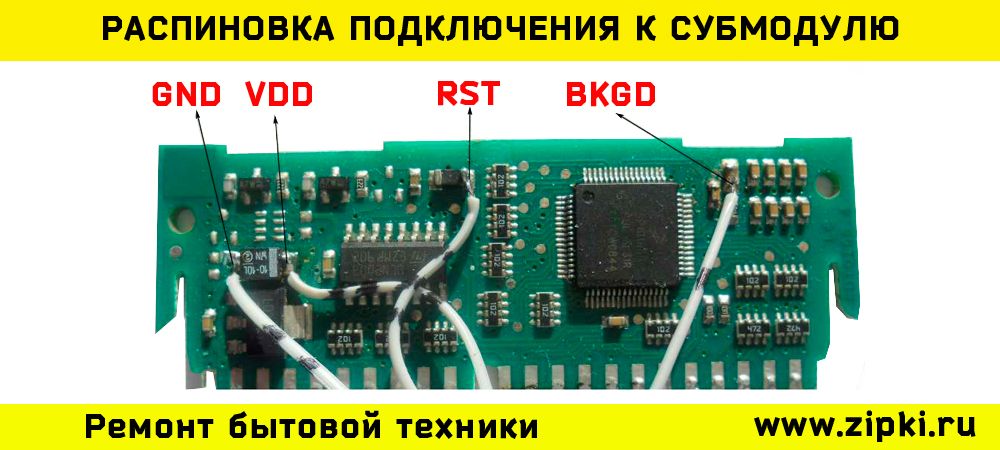

البته با سرچ در نت تا حدودی نحوه ی پروگرام به صورت عکس زیر انجام میگیرد ولی جزئیاتی ارائه نشده
---------------------------------------------------------------------------------------------------------------------
مشخصات

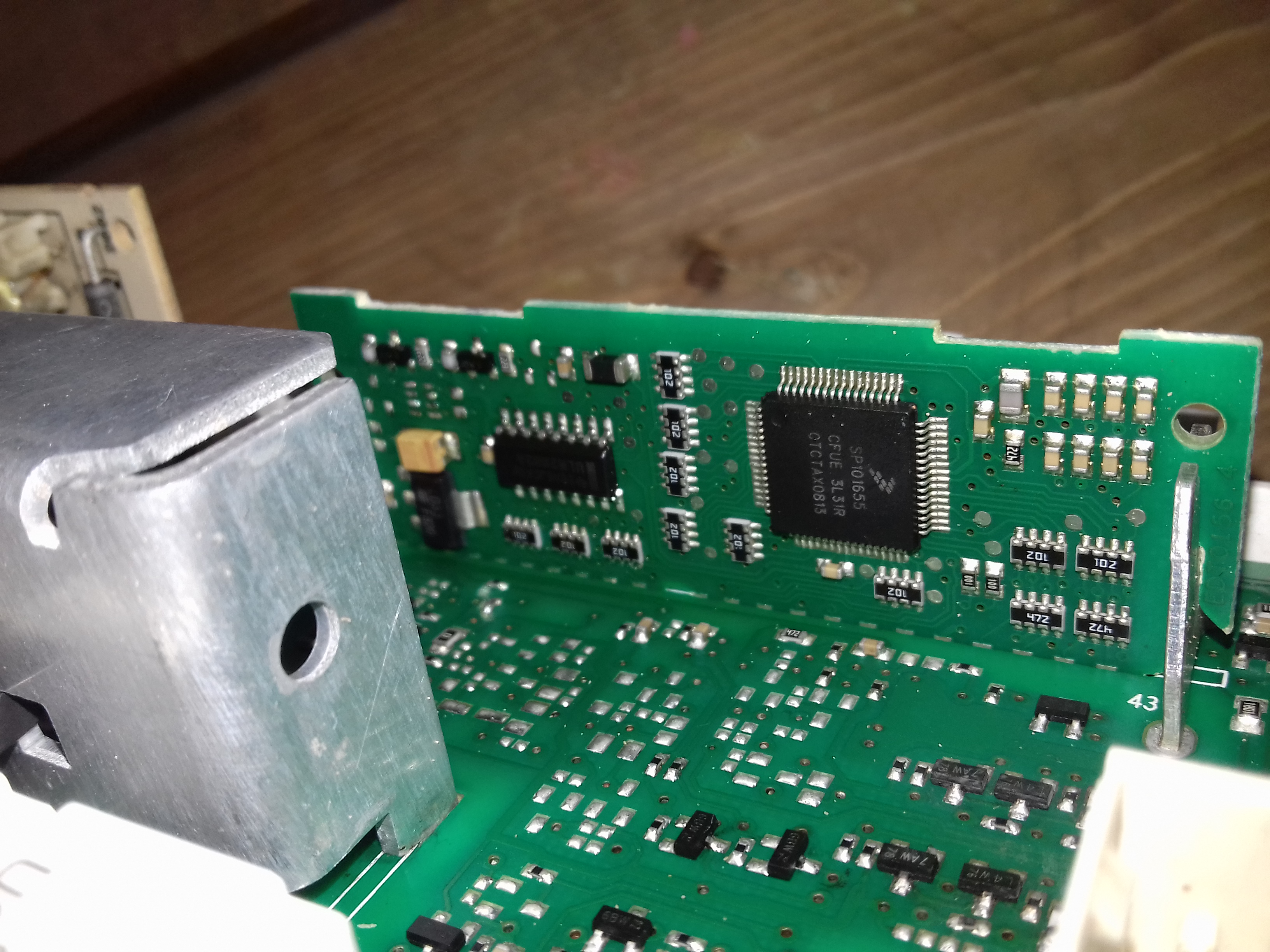

میکرو روی برد اصلی به شماره ی SP101655 از شرکت فری اسکیل که در برنامه ی tnm وجود ندارد اما به نظر (MC9S08GB60) باشد

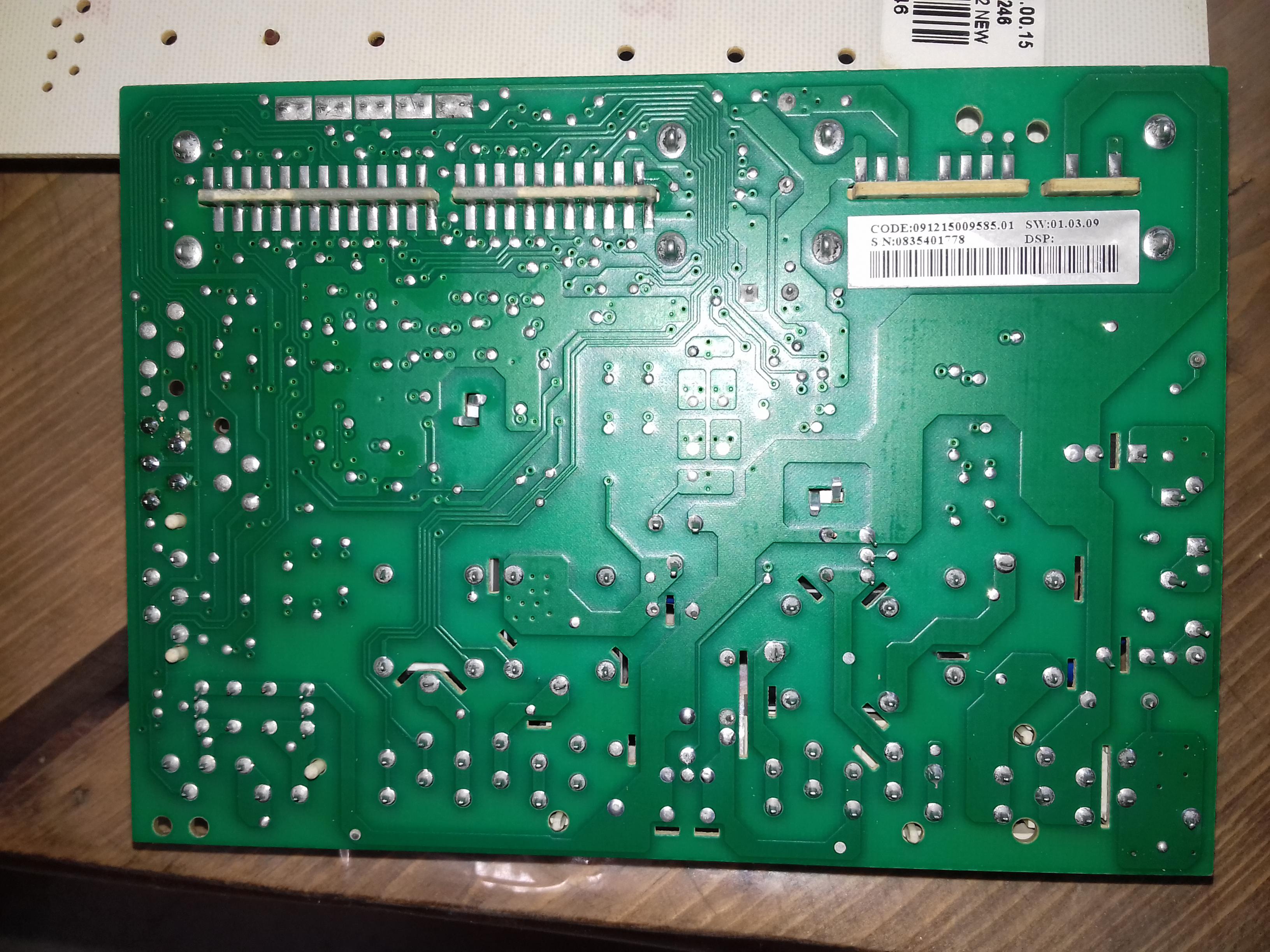

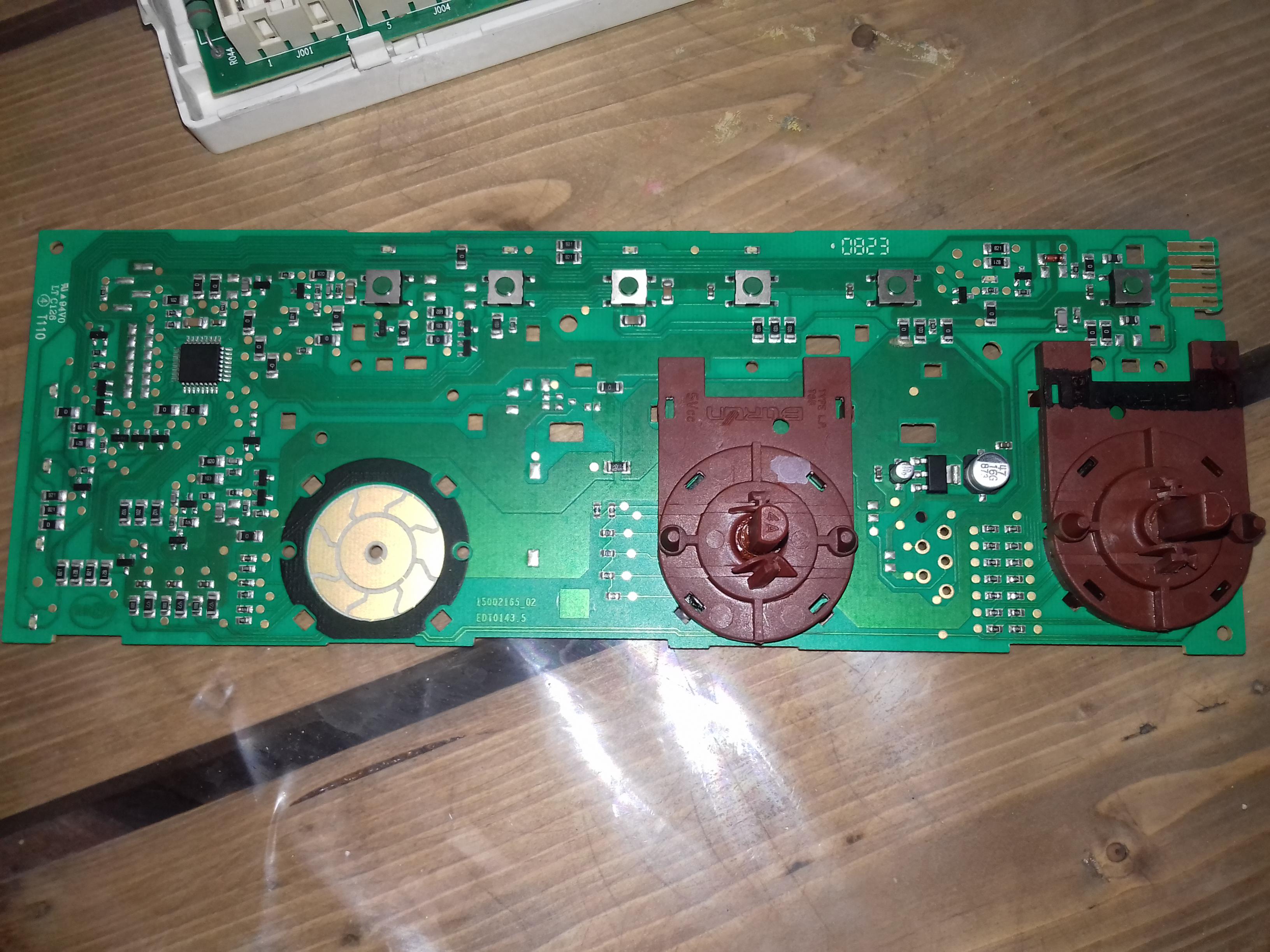

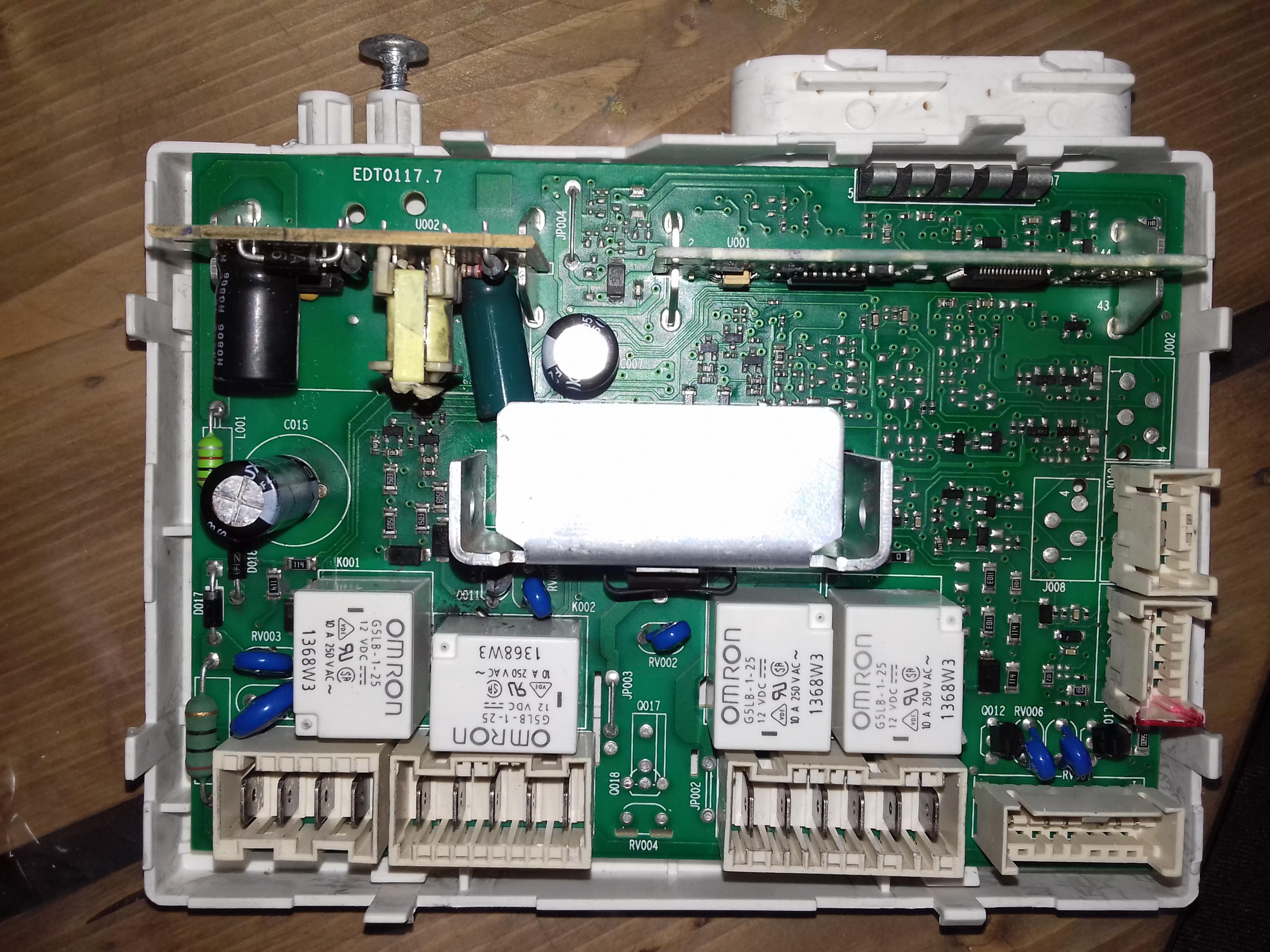

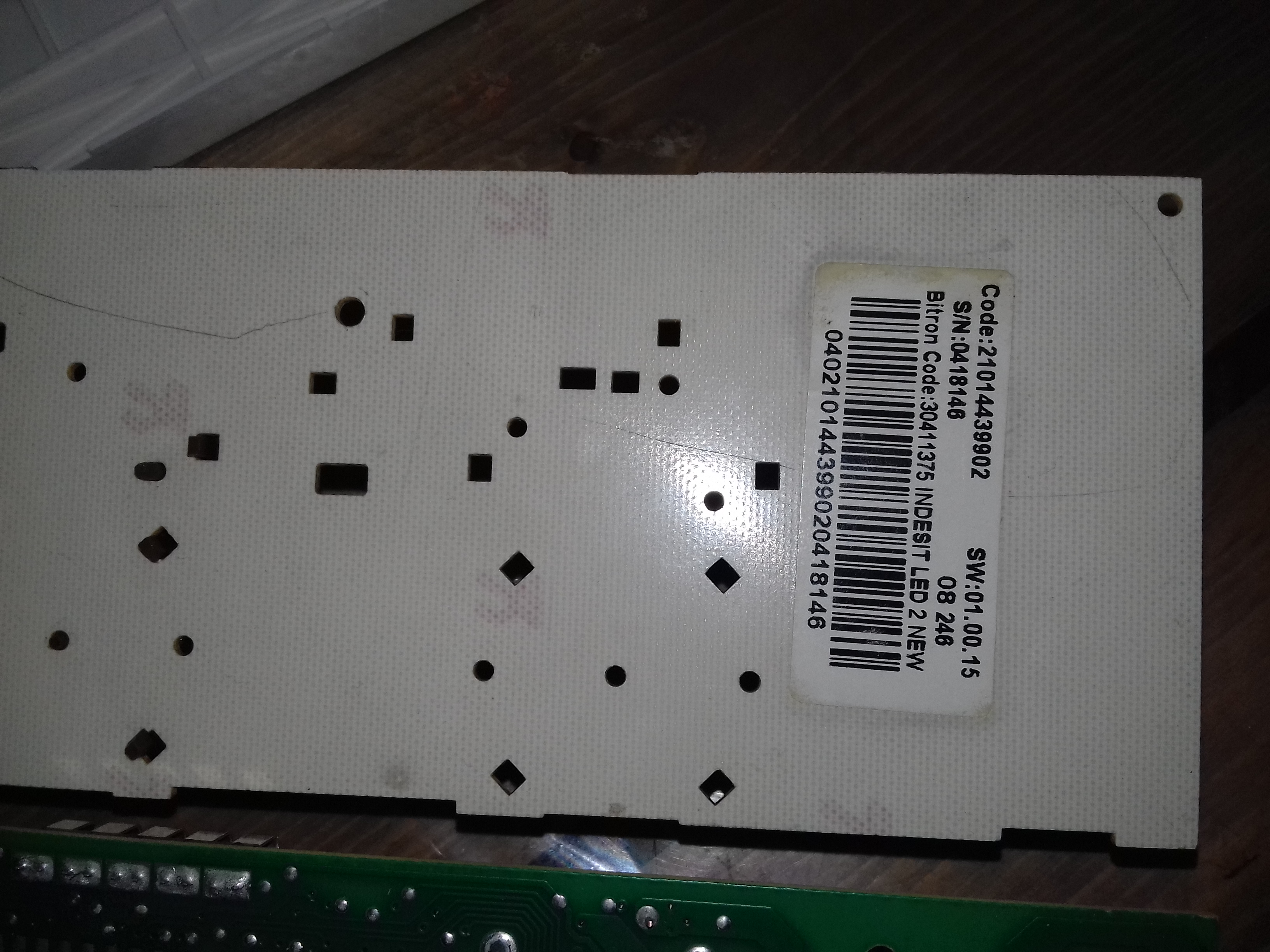

سایر مشخصات در عکس موجود است
با سپاس فراوان برای مشارکت در تاپیک
یک برد لباسشویی ایندزیت win60 به دستم رسیده که با مشکل روشن نشدن تحویل گرفته شد روی برد اصلی مقدار کمی سولفاته شده بود بعد شستشو تست شد که بعد چند دقیقه و طبق عکس زیر ارور f12 که مربوط به عدم برقراری ارتباط میکرو اصلی با دیسپلی هست به نمایش در میاد (پنل بالا سمت راست)
(عکس نحوی خواندن ارور ایندزیت)
این ارور به دلایل قطعی سیم ، سولفاته شدن سوکت ، قطعی قطعات واسط دو میکرو پنل و مین و (طبق اطلاعات به دست اومده) در بیشترین حالت به دلیل پریدن برنامه ی میکرو مین برد پیش میاد که به همین دلیل این نوع مین برد به برد شارژی معروف شده
همچنین برای اطمینان روی برد مین و کارت میکروکنترلر هیت گرفته شده
از دوستان خواهشمندم برنامه و نحوی پروگرام با پروگرامر TNM رو با اشتراک بذارن
البته با سرچ در نت تا حدودی نحوه ی پروگرام به صورت عکس زیر انجام میگیرد ولی جزئیاتی ارائه نشده
---------------------------------------------------------------------------------------------------------------------
مشخصات
میکرو روی برد اصلی به شماره ی SP101655 از شرکت فری اسکیل که در برنامه ی tnm وجود ندارد اما به نظر (MC9S08GB60) باشد
سایر مشخصات در عکس موجود است
با سپاس فراوان برای مشارکت در تاپیک
