درخواست آی سی مشابه DM311

[arstan]

سلام آی سی برد تغذیه دی وی دی dm311 که خراب شده . بازار که رفتم گفتند نیست و نمیتونی پیدا کنی . اگه کسی داره برام بفرسته ( شماره تماس ********** ) اگر هم مشابه داره مدلشو لطف کنید بگید . با تشکر



[Service Manual]

پاسخ : درخواست آی سی مشابه dm311

سلام

مشابه را مي توانيد از لينک زير پيدا کنيد :

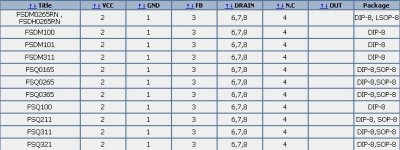

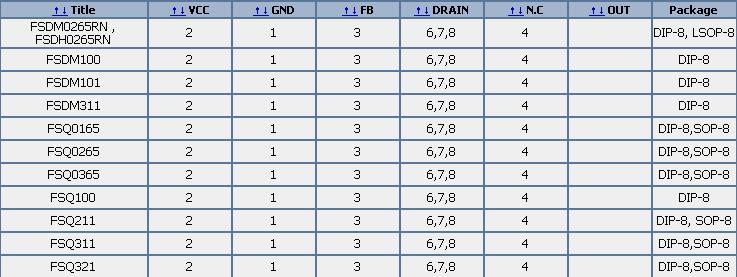

iRanTK.iR - The First Electronic Forum in iRaN | جدول مشابهات آي سي هاي تغذيه


​

آي سي نو هم داخل بازار پيدا ميشه ، ميتونيد از آقاي زارع - فروشگاه amiric تهيه کنيد .

گذاشتن آدرس ، شماره تلفن و ايميل در سايت ممنوع مي باشد / موفق باشيد .



[arstan]

سلام
ما که مثل شما مهندس نیستیم . اگه میشه مدل مشابهش رو بنویسید تا جایگزین کنیم . وگرنه برد تغذیه رو عوض کنیم . با سپاس



[reza_476]

باسلام، همانطور که استاد بزرگوار Service Manual اشاره کردند به غیر از جدول بالا آی سی مورد نظر شما مشابه ندارد زیرا در داخل این آی سی یک مدار مدلاتور عرض پالس (Pulse-width modulation) و یک ترانزیستور FETوجود دارد بطوریکه خروجی آی سی PWM به گیت ترانزیستور اف ای تی متصل شده است.



[fkh52000]

دوست عزيز با توجه به ديتا شيت به احتمال زياد شما ميتوانيد ازDM321 بجاي ان استفاده کنيد البته پايه 4 را استفاده نکنيد.



[arstan]

دوست عزيز با توجه به ديتا شيت به احتمال زياد شما ميتوانيد ازDM321 بجاي ان استفاده کنيد البته پايه 4 را استفاده نکنيد.

سلام و با تشکر
این نوع آی سی ها تو شهر حتی تو مرکز استان هم پیدا نکردم . حالا راهی است که آی سی رو برداریم و مدار رو بدون آی سی درست کنیم . مثلا با اتصال کوتاه یا با قطعاتی که پیدا کردنش راحت تر است . البته خود برد تغذیه کامل که چینی است گران هم نیست . استفاده بکنم بهتر است یا نه ؟



[Service Manual]

سلام و با تشکر
این نوع آی سی ها تو شهر حتی تو مرکز استان هم پیدا نکردم . حالا راهی است که آی سی رو برداریم و مدار رو بدون آی سی درست کنیم . مثلا با اتصال کوتاه یا با قطعاتی که پیدا کردنش راحت تر است . البته خود برد تغذیه کامل که چینی است گران هم نیست . استفاده بکنم بهتر است یا نه ؟

سلام

پايه هاي آي سي DM311 رو نوشتم و جلوش هم آي سي هاي چهارپايه 5M0380 و يا نمونه مشابه اين آي سي که فراوون هست

پايه هاي 4 و 5 بدون استفاده هستند ولي بقيه پايه ها رو بايد استفاده کنيد به تر تيب زير :

VCC = PIN 2 DM311 to PIN 3 5M0380
GND = PIN 1 DM311 to PIN 1 5M0380
FB = PIN 3 DM311 to PIN 4 5M0380
Drain = PIN 6,7,8 DM311 to PIN 2 5M0380
NC = 4
VSTR = 5​

به احتمال زياد بايد کار کنه / موفق باشيد .



[MOHSEN&A]

DM306
