درب گاراج خود را اتوماتیک کنید
با سلام :

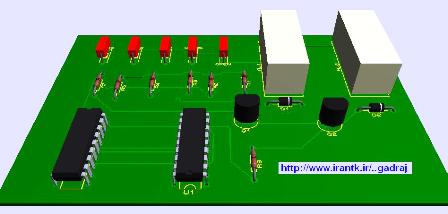

توسط مدار زیر میتوانید درب گاراج خود را اتوماتیک کنید .
در طرح مدار با استفاده از دو عدد میکروکنترل به شماره : PIC 16F628 و تعداد 5 عدد شالتر { میکروسویچ با اهرم } استفاده شده است .
[hide] [/hide][hide] برای پیاده سازی پروژه فوق باید یکی از میکروسویچ ها را { CLOSED } در انتهایی ترین قسمت درب طوری جاسازی کنید که با بسته شدن کامل درب توسط اهرم خود کلید به حالت وصل در آید همچنین میکرو سویچ دیگری { OPENED } را در انتهایی ترین قسمت درب طوری جاسازی کنید که با باز شدن درب به حد کافی این میکروسویچ وصل گردد .
میکروسویچ سوم برای قفل کردن حالت درب { ریست } طوری که توسط دگمه های تعبیه شده درب گاراج هیچ عملی انجام نخواهد داد { نه درب بسته میشود و نه باز میشود و حالت قبلی خود را حفظ خواهد کرد } .
حال به توسط فشردن دگمه { میکروسویچ } چهارم { OPEN } در ب اگر بسته بود باز خواهد شد .
با فشردن دگمه {میکروسویچ } پنجم { CLOSE } درب اگر باز بود بسته خواهد شد .
طبیعی است که اگر درب باز باشد و دگمه {OPEN } فشرده شود هیچ عکس العملی انجام نخواهد گرفت همچنین برای دگمه { CLOSE } .
حال اگر بخواهید پروژه فوق را کنترل از راه دور کنید بدین صورت نیز امکان پذیر خواهد بود که با مونتاژ یک ریموت کنترل سه کانالی کد گذاری شده و وصل سیم های خروجی کنتاکت رله های فوق به هر یک از دگمه های { OPEN } و { CLOSE } به اسانی از راه دور { بستگی به ریموت شما دارد که از مادون قرمز یا فرستنده گیرنده RF یا هر نوع دیگر انتخاب نمایید .
خروجی کنتاکت کانال یک برای دگمه { open } و کانال دوم برای دگمه { close } و کانال سوم برای دگمه { locky } مناسب خواهد بود .
طرح های جالب با امکان کد گذاری ریموت کنترل در تاپیک موبوطه موجود هست که مناسب این پروژه می باشند .
[/hide]
موتور لازم {دو جهته DC سرو ترجیحا گیربکس دار } باید به نسبت وزن و حجم درب و مناسب انتخاب کنید .
فایل ضمیمه دارای طرح فایل پروتیوس و شماتیک و فایل های هگز برای U1 = transmitter و U2 = reciver موجود میباشند .
موفق باشید .
با سلام :

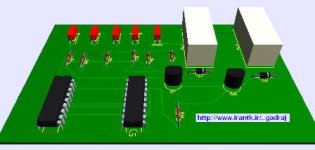

توسط مدار زیر میتوانید درب گاراج خود را اتوماتیک کنید .
