خروجی نرمال برد اسیلاتور ماسفت های23n50 اینورتر اروا arc200

ebiolom

کاربر vip
کاربر
2011-01-21
137
350

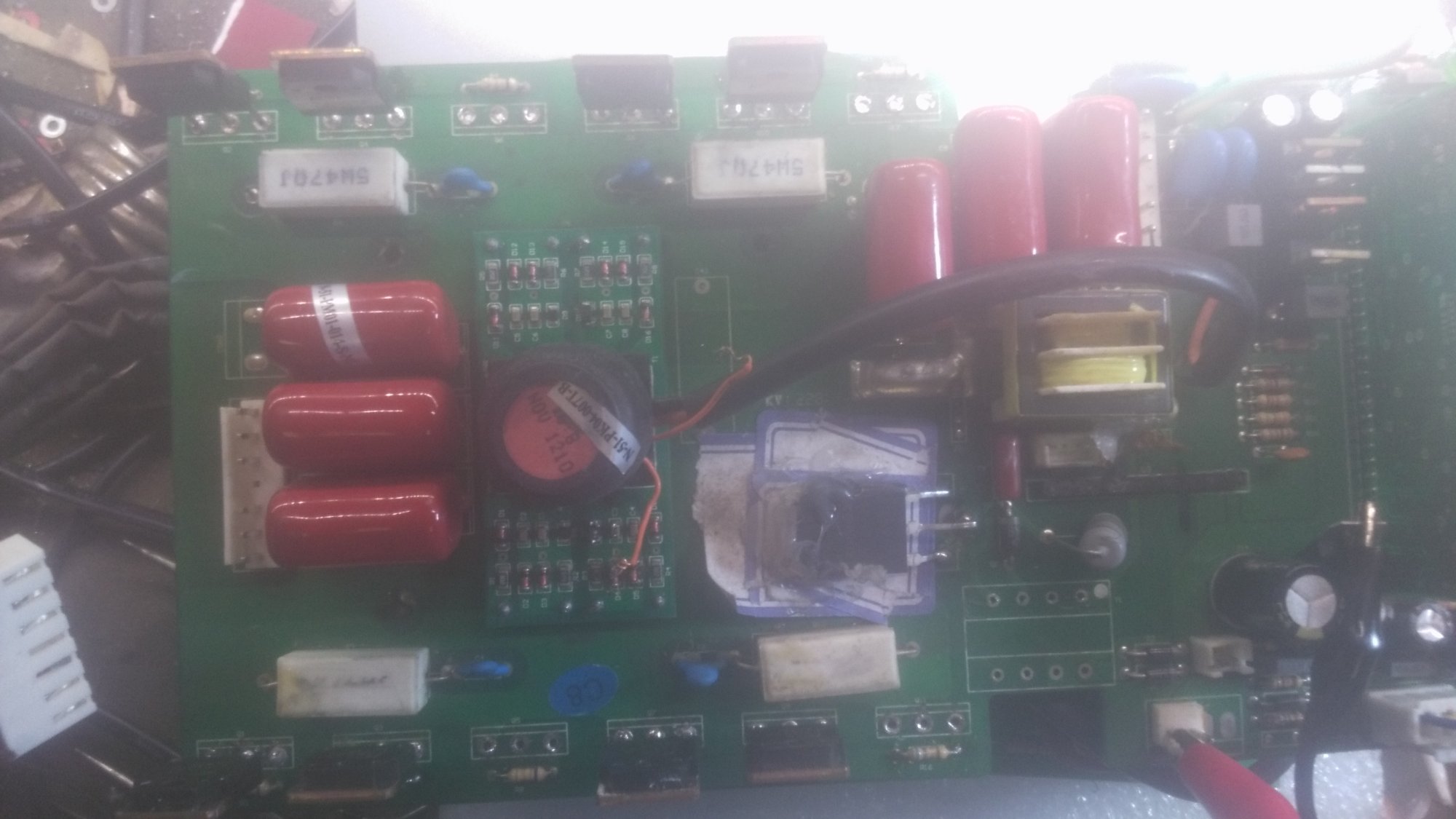

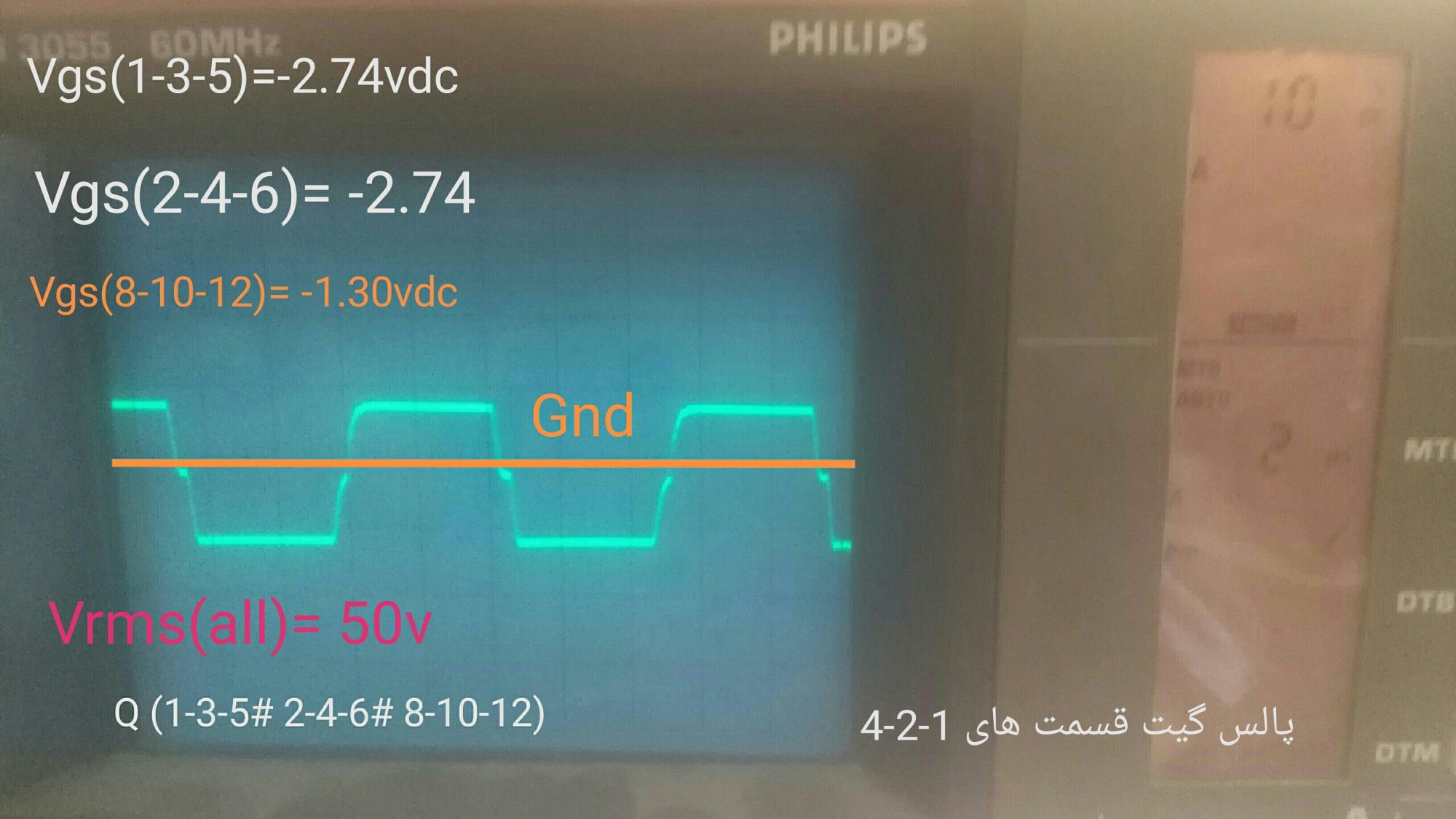

سلام ،دستگاه جوش اروا arc250 قبلا تعمیر شده و تغذیه 24 ولت مستقل جایگزین مدار تغذیه خودش شده و متاسفانه مقاومتهای گیت هم تعویض شدن و هر کدوم یه مقدار بود که بنده باتوجه به مقاومتهای تعویض نشده مقدار درستشو جایگزین کردم روی برد پالس هم دو تا دیود smd به شماره 3z سوختن که جاشون دیود زنر 3.9 گذاشتم که نمیدونم کار درستی هست یا نه، الان خروجی برد پالس برای سه کانال یه شکل موجداره با 2.7v dc ولی یه کانالش شکل موج کامل و مثل سایر خروجی ها به همراه 12- ولت dc که برای بنده این سواله که با این سیگنالهای درایو ایا ماسفت ها در امان هستند و تاثیر مقدار افست سیگنال درایو ، روی ماسفت چیه؟ ممنون میشم راهنمایی کنید تصاویر خروجی برد پالس مطابق عکسهاست


پیوست‌ها

  • 277.6 کیلوبایت بازدیدها: 58
  • 252.7 کیلوبایت بازدیدها: 58
  • 213.7 کیلوبایت بازدیدها: 59
  • 197.7 کیلوبایت بازدیدها: 62

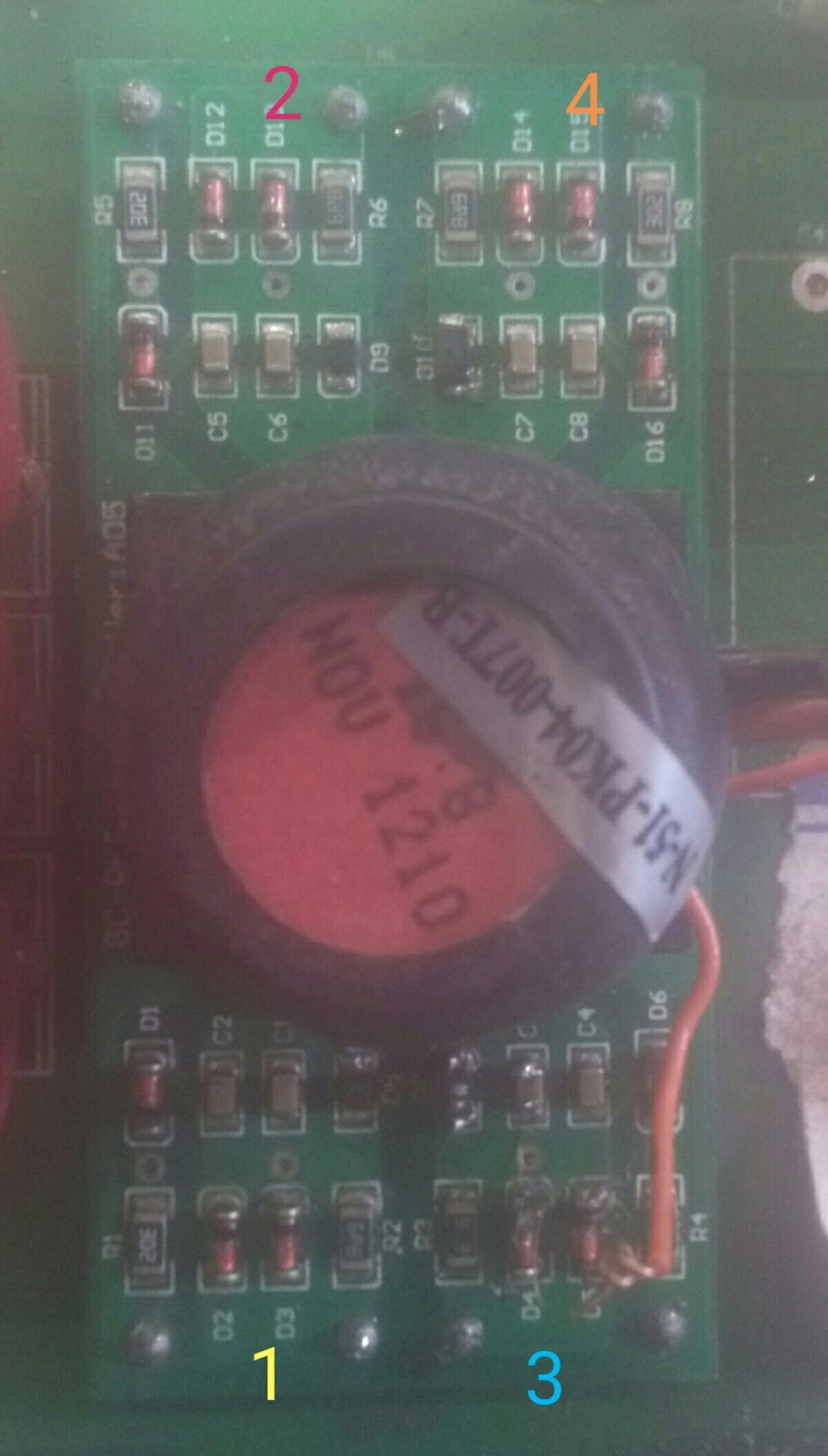

اولا دیودهای زنر باید 5.1 ولتی باشند
دوم دیودهای زنر نزدیک دایره سیاه وسط هستند و دیودهایی که دورتر هستند شماره 1N4148 هستند
سوم از طریق تغذیه 24 ولتی خارجی برد فرمان و اسیلاتور و نمایشگر را روشن کن و بعد خروجی های برد اسیلاتور را چک کن هر چهار کانال بایستی یه شکل موج و ولتاژی حدود پانزده تا بیست ولت بدهند اگر کانالی با بقیه فرق داشت یا نویز زیادی داشت اون کانال مقاومت یا دیود یا زنر و بعضی اوقات خازن سوخته که مقدار خازنها هم 220 نانو فاراده
موفق باشید

  • Like
واکنش‌ها[ی پسندها]: ebiolom
در ضمن چنانچه شکل موجهای چهار تا کانال مثل هم نباشند باعث تداخل فرکانس ماسفتها شده و ماسفتها میسوزند پس تا این فرکانسها و شکل موجها مثل هم نشدند اصلا دستگاه را به برق وصل نکن و ولتاژ سیصد ولت را روی ماسفتها ننداز

  • Like
واکنش‌ها[ی پسندها]: ebiolom

ebiolom

کاربر vip
کاربر
2011-01-21
137
350

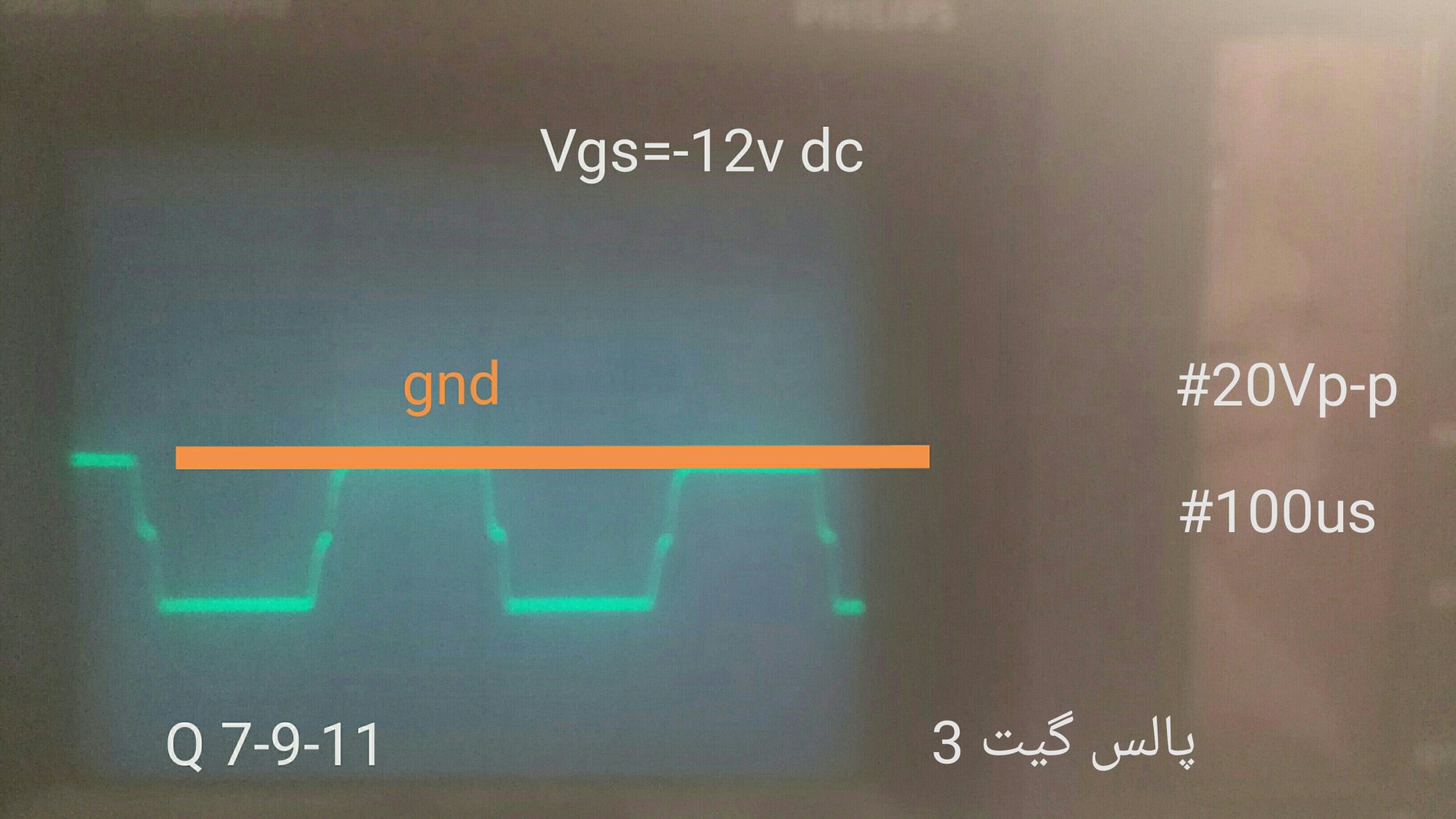

ممنون، به نظر میرسه متوجه عکسها نشدید، با اتصال تنها تغذیه 24 از خروجی اسیلاتور عکسها گرفته شده، الان مقدار همون 20vp-p هست برای همه کانالها فقط برای یک کانال کل سیگنال زیر زیر خط gnd است لطفا به عکسها دقت کنید باز هم عرض میکنم هر چهار سیگنال به لحاظ شکل، مقدار، فرکانس مثل هم هستند (به dc توجه نمایید)
