با سلام

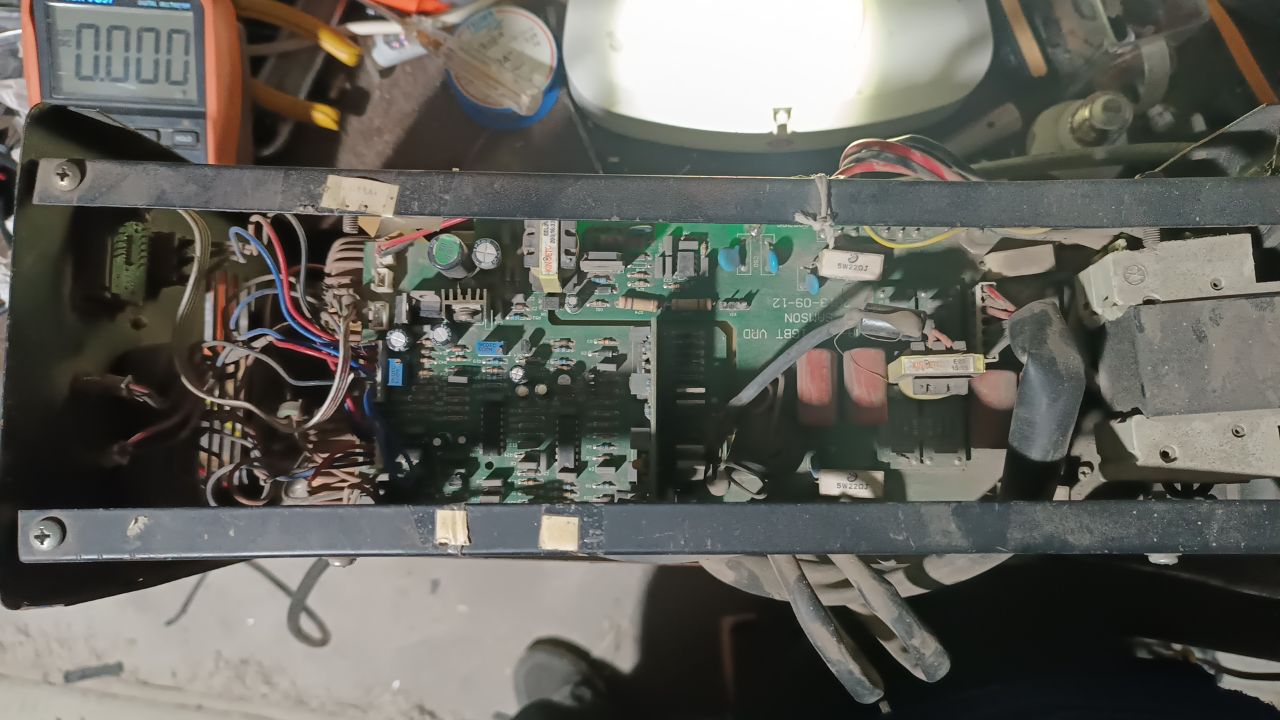

دستگاه مورد نظر روشن میشود و چراخ اخطار oc روشن نمیشه ولی خروجی کابل و اتصال با ولت متر ۳ ولت را نشان میده و به گفته ی مشتری جوش نمیزنه . چون کابل رو نیاورده بود و کابل خودم هم دستم نبود . تست جوش نزدم با این ۳ ولت شاد نوک سیم داغ یا قرمز بشه . در این مورد هر موقع تست کردم نتیجه رو اعلام میکنم .
ولتاژهای ۳۲۰ ولت و ۲۵ ولت و ۲۵- ولت هم هست .
قطعه ی سوخته ای هم نیست . پایه های آی جی بی تی ها هم اتصال کوتاه ندارن . اگه مشکلی داشت فکر کنم چراغ oc باید روشن میشد . ولی برای تست از روی برد جدا نکردم .
برای تست از روی برد .در حالت فقط روشن . مینی ماسفت ها . ولتاژ ۸ ولت بدنه ی هر ۴ تا مینی ماسفت با بدنه رگلاتور ۷۸۱۵ هم برقرار است .
از روی فیلم اگه نگاه کنید با زدن کلید روی خاموش آمپر نشان میده ولی در حالت روشن آمپر صفر نشان میده
ولوم آمپر سالمه و مقدار بالا و پایین می‌ره . کلید هم با اهم متر تست کردم ( تعویض نکردم ) هر دو حالت سالمه .
خروجی یکی از پایه روی برد وسط سوخته بوده و با گذاشتن ورق مسی لحیم کاری کرده که اتصال برقرار بود و از روی برد هم ولتاژ گرفتم همون ۳ ولت را نشان میداد .
با تشکر
