مشکل: خراب شدن رادیو GROOVE MIKROTIK بر اثر رعد و برق

[hassannouri]

درود....
یک رادیو میکروتیک مدل Groove52HPn بر اثر رعدو برق خاموش شد و دیگه هیچ عکس العملی نشان نداد بعد از باز کردن رادیو هیچ اثری از سوختگی مشاهده نشد

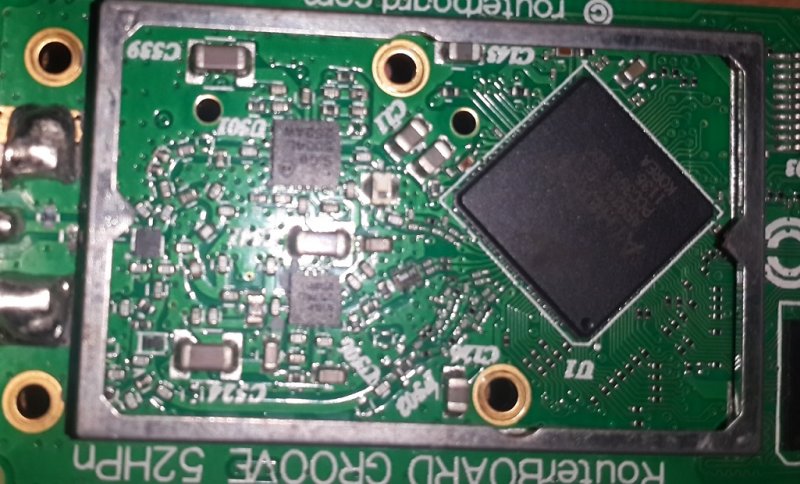

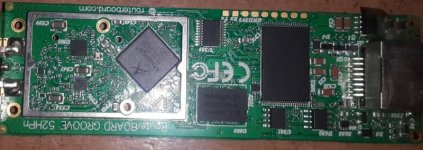

من چندتا عکس از این رادیو رو براتون میزارم ، لطف کنید راهنمایی کنید تا تعمیرش کنم



[ptaabodi]

سلام دوست عزیز

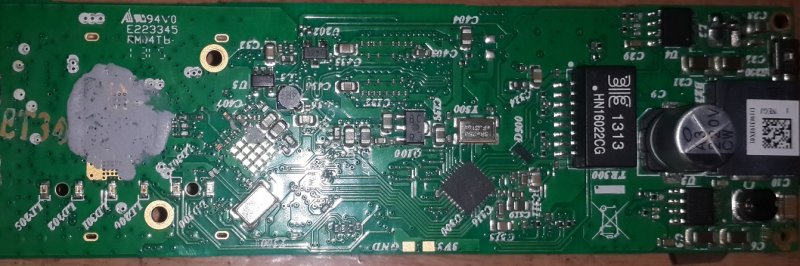

روی سلفهایی که وجود داره باید روی یکی از اونها ولتاژ 3.3 و دیگری 5 ولت رو بگیری. اول چک کنید ببینید آیا این ولتاژها رو دارید و گرنه ممکنه IC های 8 پایه ایی که در نزدیکی اونها هست و فکر کنم شمارشو : LSP 5502 یا یک چیزی شبیه این هست و یا ترانسفورمر POE به شماره HN16022cG سوخته باشه (البته خرابی IC خیلی احتمالش بالاتر هست).

پیروز و سربلند باشید
پوریا تعبدی



[ptaabodi]

سلام مجدد

البته دیود TVS که روی برد بنام D300 هست و جلوی ترانسفورمر POE هست و نیز دو مقاومتی که درست در پشتش قرار گرفته رو نیز چک کنید...

بنظرم شما باید ببینید آیا مدار شما اصلا جریانی میکشد یا شاید بکل شورتی داشته باشد که با در نظر گرفتن موارد یاد شده در این پست و پست قبل میتوانید مشکل رو پیدا کنید.

پیروز و سربلند باشید.

پوریا تعبدی
