مشکل: خرابی منبع تغذیه آداک مدل 152

bk.nasiri

کاربر vip
کاربر
2009-05-03
69
71
44
رشت
با سلام.

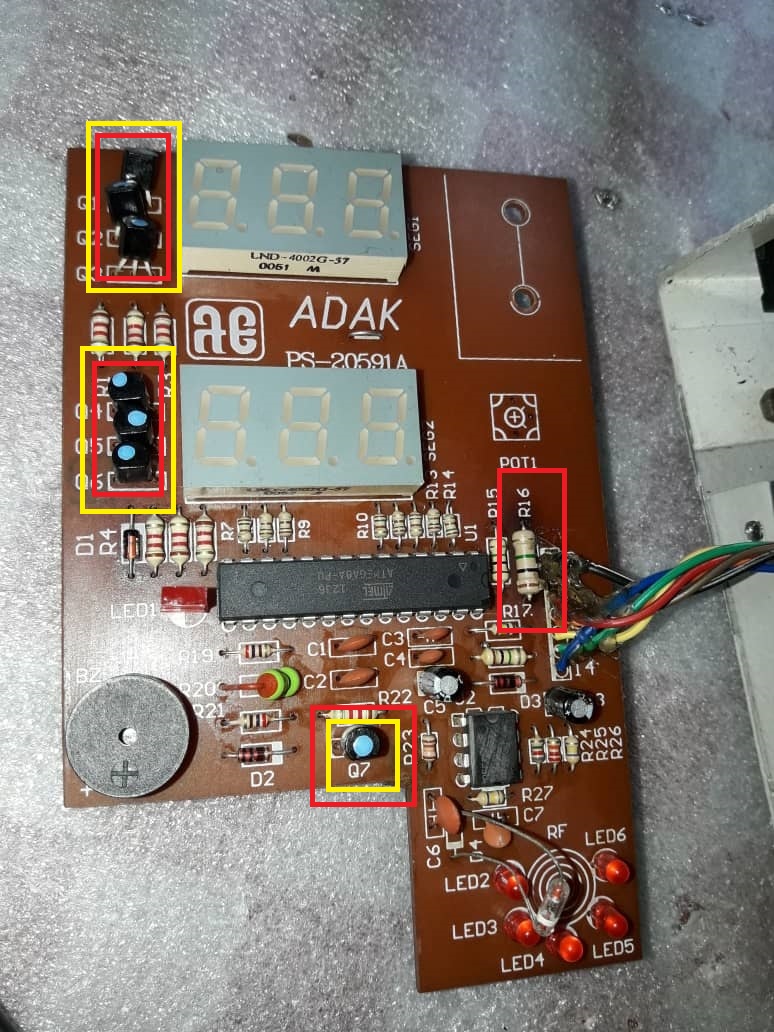

منبع تغذیه آداک مدل 152 که بسیار دستگاه افتضاحی هستش برای تعمیر آورده شده. مشکل دستگاه سوختگی چند قطعه از جمله مقاومتی که تصویر مشخص کردم بود. البته مقاوت 100 اهم بود که اشتباه توسط تعمیر کار قبلی یک چیز دیگه نصب شده.

مشکل: این مقاومت بسیار داغ می کنه و همونطور که روی برد مشخصه سوختگی قبلی هم کاملا معلومه. این مقاومت به میکرو و سپس به ترانزیستورها متصل شده. علت این داغی چیه؟

مشکل :
با تعویض این مقاومت (که البته همچنان داغه) مشکل ولتاژ حل شده و با اهم متر ولتاژ کاملا درسته. اما عدد روی سون سگمنت (نمایشگر) درست نیست و حرکت درست نمی کنه. نمایشگر اول پر نور و نمایشگر دوم کم نوره.

توجه:
این نمایشگرها به ترازنیستورها و میکرو متصل هستند.

روی ترانزیستورها شارلاک ریخته شده و مقدارش قابل خوندن نیست. (بچه بازی شرکت مزخرفی مثل آداک). آیا کسی مقادیر این ترانزیستورها رو می دونه؟



reza.93

VIP+ افتخاری
کاربر +vip پلاس
vip
2015-03-13
481
1,456
با سلام.
منبع تغذیه آداک مدل 152 که بسیار دستگاه افتضاحی هستش برای تعمیر آورده شده. مشکل دستگاه سوختگی چند قطعه از جمله مقاومتی که تصویر مشخص کردم بود. البته مقاوت 100 اهم بود که اشتباه توسط تعمیر کار قبلی یک چیز دیگه نصب شده.

مشکل: این مقاومت بسیار داغ می کنه و همونطور که روی برد مشخصه سوختگی قبلی هم کاملا معلومه. این مقاومت به میکرو و سپس به ترانزیستورها متصل شده. علت این داغی چیه؟

مشکل :
با تعویض این مقاومت (که البته همچنان داغه) مشکل ولتاژ حل شده و با اهم متر ولتاژ کاملا درسته. اما عدد روی سون سگمنت (نمایشگر) درست نیست و حرکت درست نمی کنه. نمایشگر اول پر نور و نمایشگر دوم کم نوره.

توجه:
این نمایشگرها به ترازنیستورها و میکرو متصل هستند.

روی ترانزیستورها شارلاک ریخته شده و مقدارش قابل خوندن نیست. (بچه بازی شرکت مزخرفی مثل آداک). آیا کسی مقادیر این ترانزیستورها رو می دونه؟

مشاهده فایل‌پیوست 177849

سلام
چک کنید که این مقاومت به کدام پین میکرو وصلِ و سعی کنید دقیق تحلیلش کنید اگر روی تغذیه میکرو هست ممکنه میکرو جریان کشی داشته باشه
اون ترانزیستور ها هم کارشون روشن کردن سون سگمنت هست فقط نوعشون رو با مولتی متر متوجه بشید میتونید با مشابه جایگزین کنید
