مشکل: خاموش نشدن Gordak 952

[techno2001]

سلام وقت بخیر
بعد از خاموش کردن کلید هوای گرم درجه ی حرارت دسته تا 200 درجه افت میکنه و بعد از اون دیگه پایینتر نمیاد و دسته همچنان روشن میمونه (پمپ و المنت دسته)
قبل از این اتفاق روی نمایشگر درجه پیام h-e نوشته بود که از برق خارج کردم و دوباره وصل کردم از اون موقع این مشکل رو داره
برای خاموش شدن دستگاه باید از برق خارج بشه غیر از این خاموش نمیشه.
لطفا راهنمایی کنید
باتشکر.



[behi0021]

سلام وقت بخیر
بعد از خاموش کردن کلید هوای گرم درجه ی حرارت دسته تا 200 درجه افت میکنه و بعد از اون دیگه پایینتر نمیاد و دسته همچنان روشن میمونه (پمپ و المنت دسته)
قبل از این اتفاق روی نمایشگر درجه پیام h-e نوشته بود که از برق خارج کردم و دوباره وصل کردم از اون موقع این مشکل رو داره
برای خاموش شدن دستگاه باید از برق خارج بشه غیر از این خاموش نمیشه.
لطفا راهنمایی کنید
باتشکر.

تو حالت هیتر زمانی که دگکلید را خاموش میکنید پمپ کار میکنه تا دما به پنجاه درجه برسه سپس فرمان قطع به پمپ صادر میشه حالا یا تریاک پمپ مشکل داره یا سنسور دمای هیتر درست تشخیص نمیده



[techno2001]

تو حالت هیتر زمانی که دگکلید را خاموش میکنید پمپ کار میکنه تا دما به پنجاه درجه برسه سپس فرمان قطع به پمپ صادر میشه حالا یا تریاک پمپ مشکل داره یا سنسور دمای هیتر درست تشخیص نمیده

ممنون از پاسختون
بعد از خاموش کردن کلید هیتر باید برق المنت قطع بشه و پمپ تا زمانی که دسته خنک میشه باید کار کنه درسته؟
تو مشکلی که من دارم بعد از خاموش کردن کلید، دمای هیتر تا 200 درجه میاد پایین ولی همچنان تو 200 درجه میمونه پمپ هم کار میکنه حتی بعد از گذشت 30 دقیقه دسته همچنان گرم هست و پمپ کار میکنه مثل اینکه برق المنت هیتر کلا قطع نمیشه.



[behi0021]

ممنون از پاسختون
بعد از خاموش کردن کلید هیتر باید برق المنت قطع بشه و پمپ تا زمانی که دسته خنک میشه باید کار کنه درسته؟
تو مشکلی که من دارم بعد از خاموش کردن کلید، دمای هیتر تا 200 درجه میاد پایین ولی همچنان تو 200 درجه میمونه پمپ هم کار میکنه حتی بعد از گذشت 30 دقیقه دسته همچنان گرم هست و پمپ کار میکنه مثل اینکه برق المنت هیتر کلا قطع نمیشه.

بله المنت خاموش و پمپ باد هم کار میکنه تا دمای 50و قطع میکنه نوع دیجیتال گرداگ خیلی بازی در میاره ابتدا تریاک ها و پتانسیومتر ها روتست کن سنسور را همینطور این دو رالطه مستقیم با هم دارن یه خازن کنار ایسی کنترل هست یجورای کم شدنش تایمنگ قطعو بهم میزنه و درنهایت خود ایسی



[S.Yaghoubi]

بله المنت خاموش و پمپ باد هم کار میکنه تا دمای 50و قطع میکنه نوع دیجیتال گرداگ خیلی بازی در میاره ابتدا تریاک ها و پتانسیومتر ها روتست کن سنسور را همینطور این دو رالطه مستقیم با هم دارن یه خازن کنار ایسی کنترل هست یجورای کم شدنش تایمنگ قطعو بهم میزنه و درنهایت خود ایسی

سلام. خسته نباشید. منم دقیقا همین مشکلو دارم. هیتر قطع نمیکنه. دمارو در حالتهای مختلف چک کردم کاملا درست نشون میده ولی قطع نمیکنه و هرچی کلیدشو خاموش میکنم انگار نه انگار. ولومها هم درست کار میکنن
اگر امکانشز هست بیشتر راهنمایی کنید. متشکرم



[amingpx]

سلام وقت بخیر
بعد از خاموش کردن کلید هوای گرم درجه ی حرارت دسته تا 200 درجه افت میکنه و بعد از اون دیگه پایینتر نمیاد و دسته همچنان روشن میمونه (پمپ و المنت دسته)
قبل از این اتفاق روی نمایشگر درجه پیام h-e نوشته بود که از برق خارج کردم و دوباره وصل کردم از اون موقع این مشکل رو داره
برای خاموش شدن دستگاه باید از برق خارج بشه غیر از این خاموش نمیشه.
لطفا راهنمایی کنید
باتشکر.

معمولا مشکل از خازن ۴۷ میکرو ۲۵ ولتی است که موازی با سنسور هیتر است



[MajiDAmieE]

سلام
منم ی هیتر سوپرگرداک 952 دارم همین مشکل براش پیش امده بود تقریبا

با تعویض ترایاک BT136 (اگر کد رو درست گفته باشم ) مشکلش حل شد.
حتی اگر تست هم کردین با مولتی متر سالم نشون میداد تعویض کنید.



[pinbar]

محل ترایاک رو دقیق بگین



[Navid-Aref]

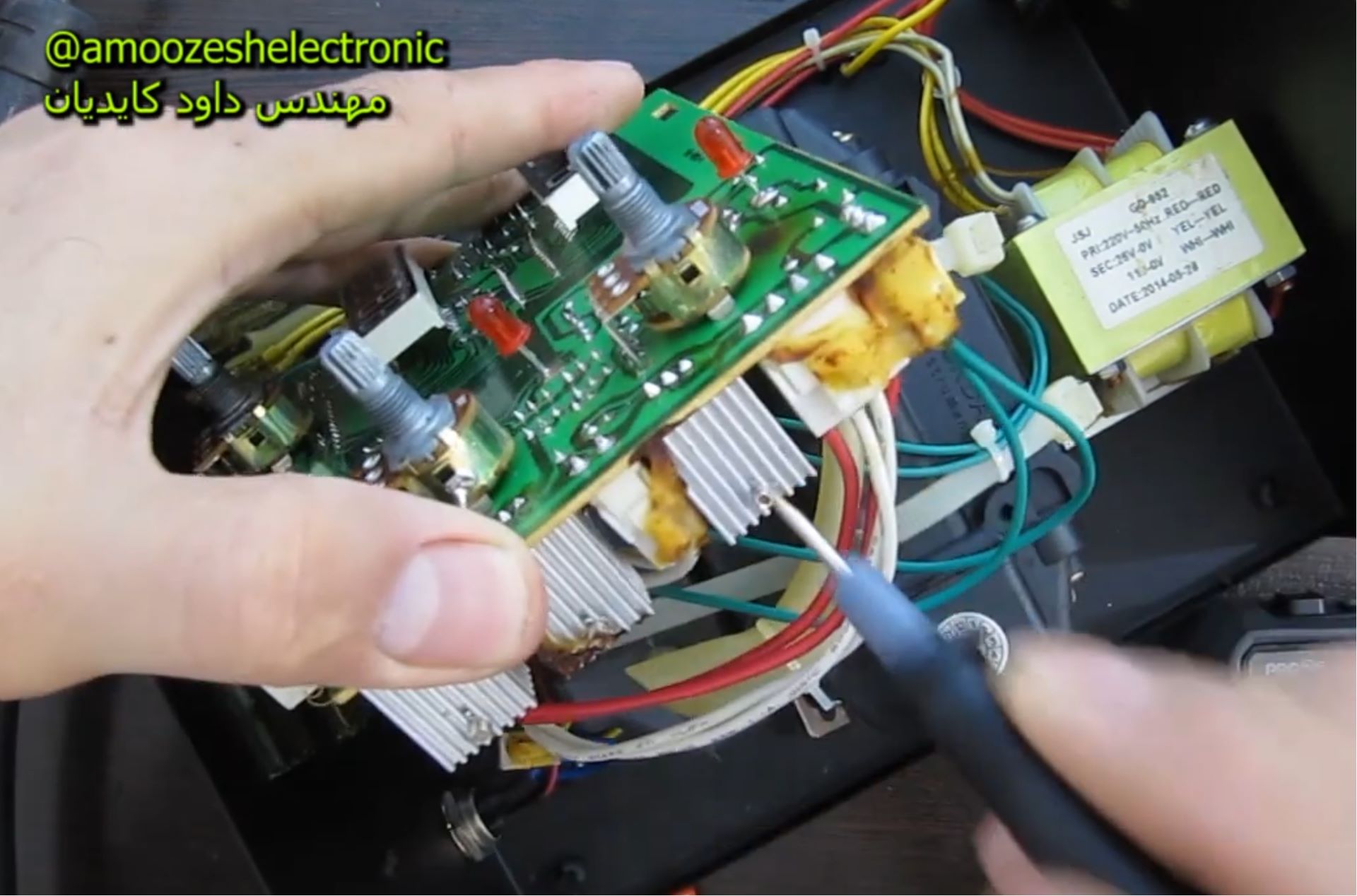

درود. ترایاک BT136 مورد نظر در تصویر با نوک پراب مولتی متر مشخص شده. مهندس کایدیان روش رفع این ایراد رو مفصل در این ویدئوی آموزشی در یوتیوب توضیح دادند. البته مربوطه به سری جدید و تک برد این دستگاه است و در ورژنهای قدیمی دو برد آن صدق نمی کنه.



[pinbar]

سلام روی برق گرداک قدیمی 952
لطفا مقدار مقاومت R1 و R10 رو بگین
از روی برد خودتون اندازه بگیرید
نقشه زیاد دقیق نیست
