درخواست: خاموشی تردمیل بعد از15 ثانیه

[ali m.g]

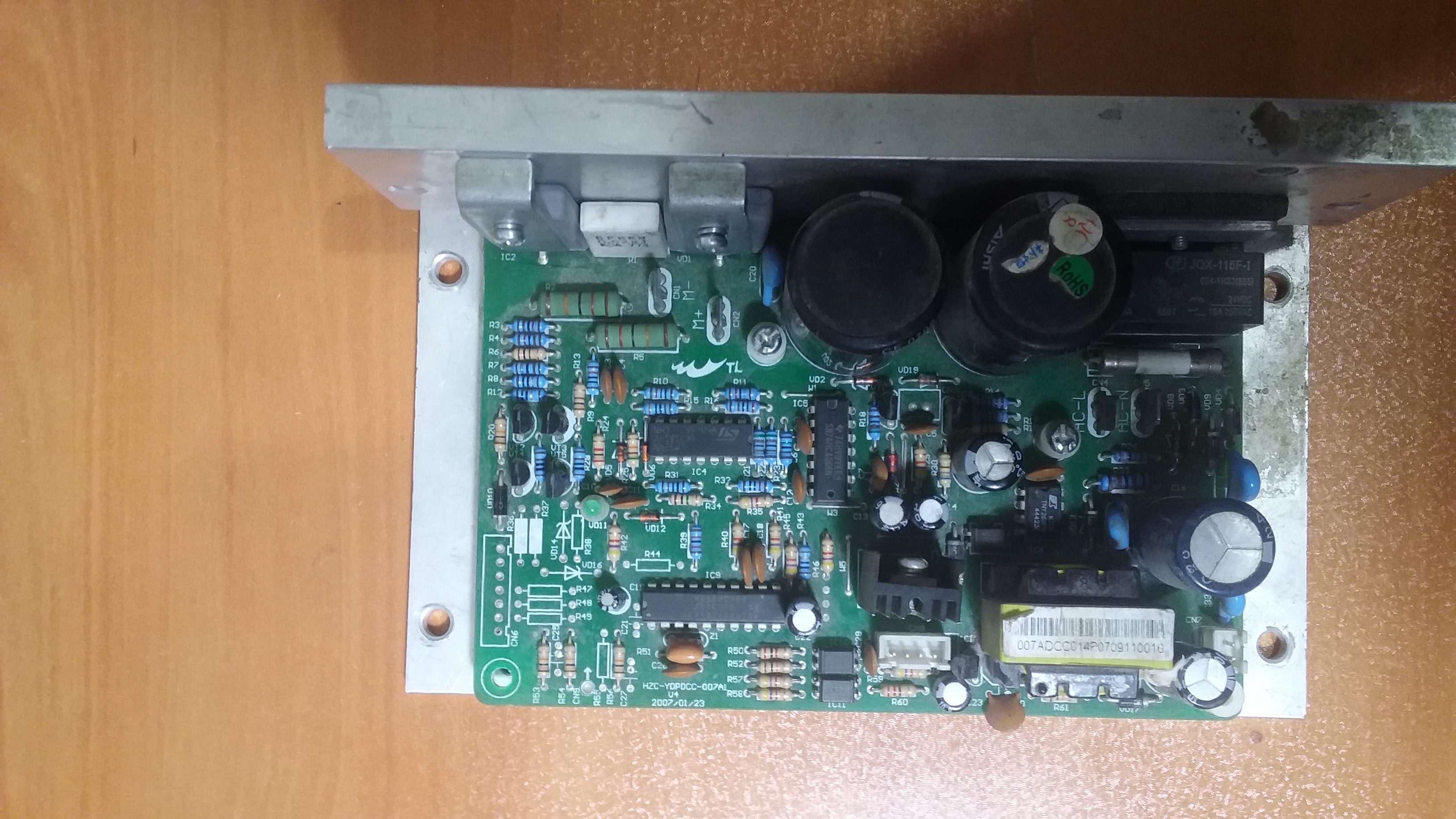

درود . تردمیلی که تصاویرشو گزاشتم . تغذیه اش سوخته بود که تعمیرش کردم ( البته چون رو در بایستی داشتم)

حالا روشن میشه بعد حدودا 15 ثانیه خاموش میشه . ( ضمن اینکه قبل از خاموشی کامل ) همین اشکال رو داشته

ونداشتن پارت نامبر که گویای مدل و مشخصات کامل . بخاطر دریافت تصاویر با تلگرام بوده که اگه نیاز شد تصاویر ارائه میشه

ممنونم از اینکه راهنمایی میکنید



[reza.93]

سلام مهندس
روی برد آی سی ULN2003 هست ؟



[ali m.g]

سلام مهندس
روی برد آی سی ULN2003 هست ؟

سلام . امروز نگاه میکنم .چشم
هر چیزی که لازم باشه تو تایپک بعدی میزارم

ممنون مهندس



[ali m.g]

باسلام مجدد . آی سی های بکار رفته در این مین تردمیل 4 تا هست که بغیر تغذیه 8 پین دیپ بشرح زیر است

ic4 lm324n

ic5 sn74hc4066n

ic9 mc68hc908
میباشد

توضیح مجدد اینکه : استارت میخوره و دستگاه کاملا طبیعی شروع بکار میکنه ولی بعد از حدود بین 10 تا 20 ثانیه متوقف میشه

ورودی و خروجی ها : دو پین یا سوکت ورودی ac و دو پین یا همون سوکت موتور و یک سوکت ( 4 پینه ) صفحه کلیدها و فرمان

متشکرم



[mehrdad540]

باسلام مجدد . آی سی های بکار رفته در این مین تردمیل 4 تا هست که بغیر تغذیه 8 پین دیپ بشرح زیر است

ic4 lm324n

ic5 sn74hc4066n

ic9 mc68hc908
میباشد

توضیح مجدد اینکه : استارت میخوره و دستگاه کاملا طبیعی شروع بکار میکنه ولی بعد از حدود بین 10 تا 20 ثانیه متوقف میشه

ورودی و خروجی ها : دو پین یا سوکت ورودی ac و دو پین یا همون سوکت موتور و یک سوکت ( 4 پینه ) صفحه کلیدها و فرمان

متشکرم

با سلام بیشترین احتمالی که میشه تو اینجور مدارات داد گرم کردن یه قطعه از قسمت پاور و راه انداز هست شما به محض خاموش شدن دستگاه با توجه به اصول ایمنی برق ولتاژ بالا میتونین با لمس کردن بورد قطعه ای که گرمای غیر عادی داره رو پیدا کنین و تعویض کنین به احتمال خیلی زیاد مشکلتون برطرف خواهد شد ان شاالله



[سپهرآریا]

سلام هیچ ربطی به برد وآی سی ندارد سنسورسرعت کنارغلطک تردمیل خراب است تعویض کنیداوکی میشود



[ali m.g]

سلام هیچ ربطی به برد وآی سی ندارد سنسورسرعت کنارغلطک تردمیل خراب است تعویض کنیداوکی میشود

سلام . زنده باشید دوست عزیز . ممنون چک میکنم جوابشو اعلام میکنم

مال رفیقمه هنوز همونطور مونده

بازم ممنون



[MOHSEN&A]

درود . تردمیلی که تصاویرشو گزاشتم . تغذیه اش سوخته بود که تعمیرش کردم ( البته چون رو در بایستی داشتم)

حالا روشن میشه بعد حدودا 15 ثانیه خاموش میشه . ( ضمن اینکه قبل از خاموشی کامل ) همین اشکال رو داشته

ونداشتن پارت نامبر که گویای مدل و مشخصات کامل . بخاطر دریافت تصاویر با تلگرام بوده که اگه نیاز شد تصاویر ارائه میشه

ممنونم از اینکه راهنمایی میکنید

سلام.
ممکنه سویچ امنیتی که توسط گیره با لباس شخص وصل میشه مشکلی داشته باشه اونو جمپر کنید و تست کنید.
البته اگه تایم خاموش شدن همیشه همین باشه بعیده که از سنسور یا سویچی باشه...
ولی تستش ضرری نداره اگه وقت داشته باشی.



[akbar-b]

احتمال داره رله راه انداز خراب شده باشه
