تجربیات: حل مشکل کم شدن قدرت آنتن دهی و قطع و وصل اینترنت -مودمtplink td-w8901n ver1.0

[samad-ch]

سلام به همکاران گرامی
مودم مدل فوق آنتن دهی بسیار ضعیفی داشت
نت هم مکررا قطع و وصل میشد
بررسی کردم خازنc14و آی سیu9داغ میشدن
خازن رو تعویض کردم ایندفعه آی سی بیش از حد داغ میشد-انگشت رو می سوزوند
رگولاتور خروجی5ولت مربوط به تغذیه این قسمت از مدار مشکل داشت
رگولاتور رو هم تعویض کردم بازم آی سی داغ میکرد-بازم تعویض کردم بازم آی سی داغ میکرد
نهایتا مطابق عکس مشکل حل شد



[ajamee]

سلام وتشکر
منظور از ای سی کدام ای سی منظور شما ای سی رگولاتور است



[مهدی امجدی]

سلام وتشکر
منظور از ای سی کدام ای سی منظور شما ای سی رگولاتور است

با درود

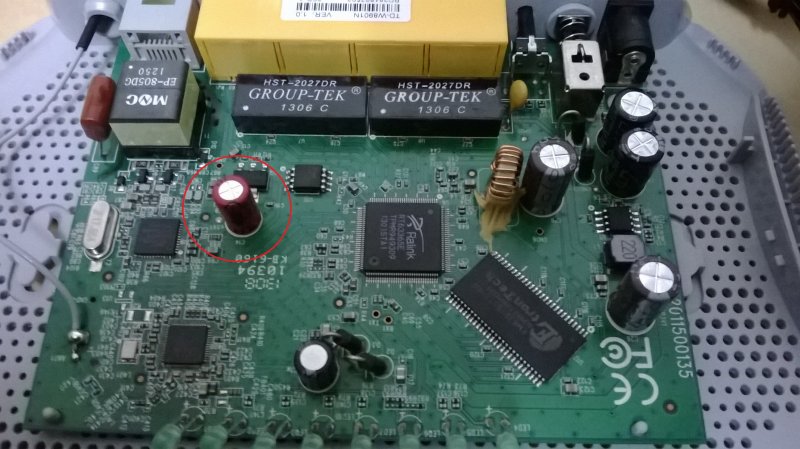

بله همکار گرامی . نمونه اصلی آن را میتوانید در عکس زیر ببینید



موفق باشید​



[forud]

سلام به همکاران گرامی
مودم مدل فوق آنتن دهی بسیار ضعیفی داشت
نت هم مکررا قطع و وصل میشد
بررسی کردم خازنc14و آی سیu9داغ میشدن
خازن رو تعویض کردم ایندفعه آی سی بیش از حد داغ میشد-انگشت رو می سوزوند
رگولاتور خروجی5ولت مربوط به تغذیه این قسمت از مدار مشکل داشت
رگولاتور رو هم تعویض کردم بازم آی سی داغ میکرد-بازم تعویض کردم بازم آی سی داغ میکرد
نهایتا مطابق عکس مشکل حل شد
مشاهده فایل‌پیوست 112665

سلام دوست عزیز
در صورت امکان بیشتر توضیح دهید که با این سیمکشی چه کاری انجام دادید؟
با تشکر



[NICHICON]

به نام خدا
ای سی که از ولت این رگلاتور مصرف میکند
به اصطلاح نیم سوز شده است و دارد بیش از حد جریان میکشد
رگلاتور روی مدار تقریبا نیم امپر میتواند جریان تحویل مدار دهد
چون مدار بیش از حد جریان میکشد این دوستمون اومده از رگلاتوری استفاده کرده که جریان بیشتری بده حداقل یک امپر
فقط به نظر من روش اصولی نیست
این رو هم در نظر بگیرید امکان دارد
منبع تغذیه سویچینگ مدار(اداپتور) هم مشکل بخورد چون بیش از حد ازش جریان کشیده میشه



[mohssen]

سلام دقیقا نمیدونم چه جریانی از این رگولاتور کشیده میشه ولی این مدل رگولاتور ها باید به هیت سینک مناسب پیچ بشن



[مهدی امجدی]

با درود
این ایراد در این مودم شایع است . فقط نکته ای که باید همکاران توجه کنند این است که روگلاتور همراه با خازن کناریش یکجا باید تعویض کنند و هر دو هم باید از جنس اصلی استفاده شود زیرا جنس نامرغوب آن بسیار فراوان است
البته اینکاری که دوستمان انجام داده اند در این مدار زیاد مشکل ایجاد نمیکند زیرا جریان خروجی آداپتور آن پایین است . ولی اگر ازجنس مرغوب اصلیش استفاده شود بهتر است
موفق باشید​



[samad-ch]

​دوستان عزیز سلام

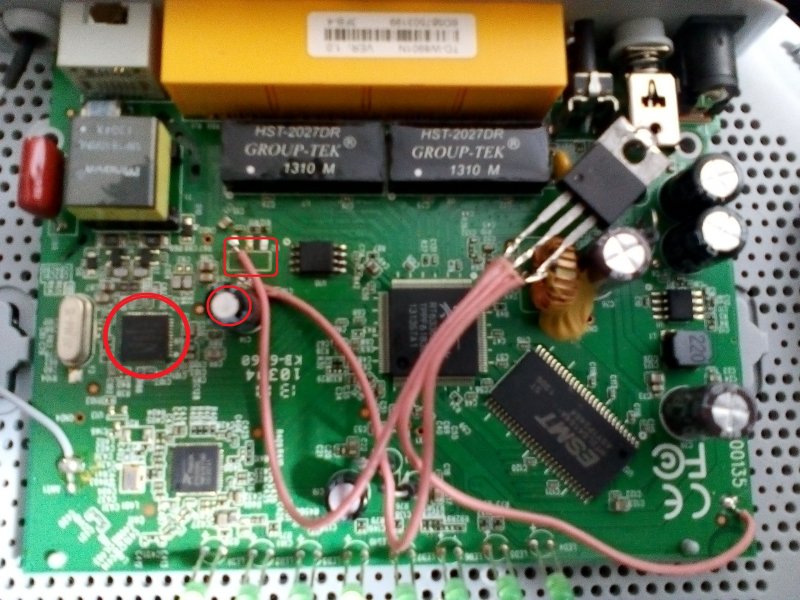

3قطعه داخل دایره داغ میشد.البته آی سی بزرگه خیلی خیلی داغ میشد

خازن از نظر ظاهری مشکوک بود تعویض کردم
رگولاتور1117خروجی5ولت رو هم 3بار تعویض کردم و با تعویض این دو قطعه این دفعه فقط آی سی بزرگه داغ میشد
آداپتور رو هم تعویض کردم فرقی نکرد

اومدم بجایرگولاتور smdاز رگولاتور قدیمی7805استفاده کردم
ایندفعه هیچکدوم از قطعات داغ نمیشن
هیچکدوم داغ نمیشن

آنتن دهی درست شد.نت هم دیگه قطع و وصل نمیشه

سعی کردم ساده توضیح بدم

موفق باشید



[essi3070]

مشاهده فایل‌پیوست 112755​دوستان عزیز سلام

3قطعه داخل دایره داغ میشد.البته آی سی بزرگه خیلی خیلی داغ میشد

خازن از نظر ظاهری مشکوک بود تعویض کردم
رگولاتور1117خروجی5ولت رو هم 3بار تعویض کردم و با تعویض این دو قطعه این دفعه فقط آی سی بزرگه داغ میشد
آداپتور رو هم تعویض کردم فرقی نکرد

اومدم بجایرگولاتور smdاز رگولاتور قدیمی7805استفاده کردم
ایندفعه هیچکدوم از قطعات داغ نمیشن
هیچکدوم داغ نمیشن

آنتن دهی درست شد.نت هم دیگه قطع و وصل نمیشه

سعی کردم ساده توضیح بدم

موفق باشید

با سلام منم مشكل ضعيف بودن انتن دهي رو دارم اما متوجه نشدم اخرش چي شد الان بايد جروجي رگولاتور چند ولت باشه و
تو عكس پايه هاي رگولاتور جديد واضح نيست اگه ميشه يه عكس واضح تر بزاريد خيلي ممنون ميشم
رگولاتور و اي سي خيلي داغ ميشن



[solimani]

دوست عزیز مطمئنی اونجا 5 ولته ؟
