سوال: جایگزینj6920

[بهار من]

سلام

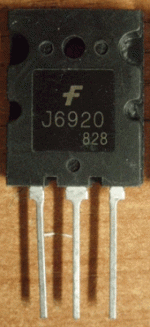

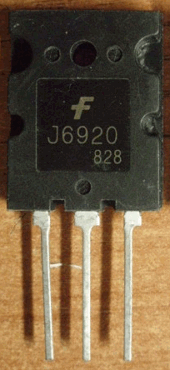

لطفاراهنمایی کنیدبجای j6920 از چه ترانزیستوری استفاده کنم که نسوزد.

فرستاده شده از SM-G610Fِ من با Tapatalk



[حمیدکیانی]

سلام دوست عزیز

اگراین ترانزیستورمربوط به خروجی هوریزنتال درتلویزیونcrtمیباشد
ابتدادیتاشیت آن رااستخراج وباتوجه به دیود داربودن ویابدون دیودبودن وهمچنین دیتا میتوانید
ازترانزیستورd2499ویاbu508aمعمولی وbu508d
دیودداراستفاده کنید
اگردرکنارترانزیستورازدیودبزرگ دوپایه ویاسه پایه استفاده شده باشدقطعابدون دیود واگرنباشدترانزیستوردیوددارمیباشد
امادلیل سوختن قطعه ممکن است دراثر
بالابودن ولتاژ تغذیه ویا
خرابی خازنهای سرامیکی
ویالحیم سردی خصوصادرسیم پیچ هاباشد که بایستی بررسی شوند
بادرنظرگرفتن مطالب فوق ترانزیستورنخواهدسوخت
البته چون دیتاترانزیستوررانگاه نکردم بیادندارم که دیوددارویابدون دیوداست که دردوحالتbuمعمولی ودیودداررادربالا برایتان مشخص کردم


موفق باشید



[حمیدکیانی]

سلام مجدد

دوست عزیزدیتارامشاهده کردم این ترانزیستور بدون دیودمیباشد وتحمل آمپری درحدود20آمپررادارد وکمترترانزیستوری دربازار بااین مشخصه وجوددارد درضمن این مسئله درغالب تلویزیونها مهم نیست چراکه تاکنونcrtندیدم که اینقدرآمپربکشه وبارهاازترانزیستورهای دیگربجاش استفاده کرده ام وکرده اندفقط وفقط خازنهای سرامیکی معمولا قرمزرنگی که به کلکتورراه دارند روتعویض کنیدلحیم سردی برطرف کنید ونکته مهم ولتاژ اعمال شده برروی کلکتور که غالبااز105تا125میباشدرادقیق تست کنید خرابی خازن کنارstrوخازنهای تغذیه حتماتست شوندچراکه خرابی آنهاباعث بالارفتن ولتاژخروجی مذکورمیشوندوغالباخازنهای این مسیر170ولتی هابادمیکنند که این نشان خرابی وبالابودن ولتاژ کلکتور ودرنتیجه داغ شدن بیش ازحدوسوختن ترانزیستورخروجی افقی میشود

البته برای اینکه خیالتان راحت باشدبدنیست خازن ورتیکال رانیزتعویض کنیدچون شماهیچ اشاره ای نکردید که تلویزیون روشن میشود یاخیر
ترانزیستورمذکوربلافاصله میسوزدیامدت زمانی طول میکشد

به هرحال اگربلافاصله میسوزدحتما قبل ازجایگزین کردن ترانزیستور ولتاژ+125پایه cترانزیستورابتدااصلاح شود
وچنانچه ولتاژسالم هست خرابی ورتیکال نیزدرنظرگرفته شودچنانچه تمام کارهانتیجه بخش نبودمیبایستی پالس خروجی هوریزنتال که توسط کریستال سیستم به خروجی ارسال میشود تست ودردست آخرخرابی یوک وترانسhv
اگرتوضیح مختصری میدادید این همه ویرایش لازم نمیشد


موفق باشید



[بهار من]

سلام
تشکربابت پاسخ کاملی که دادید
این ترانزیستور درتلویزیون سامسونگ مدلcs-2980hf می باشد.
این تی وی یکباره درحین کارخاموش شده
من انراباز کردم ومستقیم سراغ خروجی رفتم که سوخته بودوچون خودترانزیستورپیدانکردم درخواست مشابه کردم.تشکر
