سوال: جایگزین قطعه r2r

[mostafa_6598]

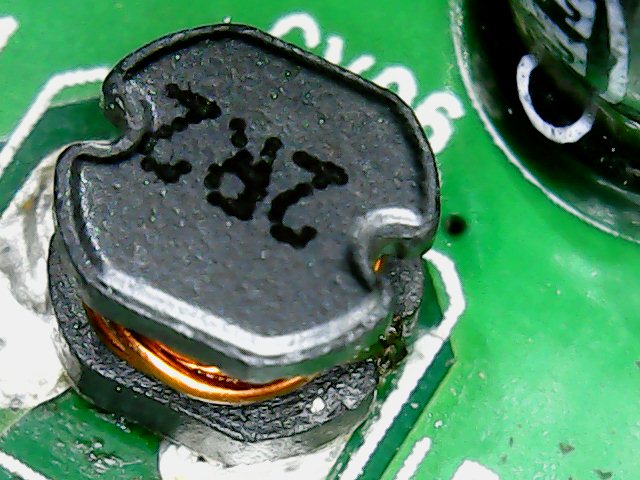

دوستان و اساتید گرامی در یک برد گیرنده دیجیتال
ولتاژ ای سی فلش از 3.3 به 2.5 تغییر پیدا کرده بود که بعد بررسی قطعه معیوب رو پیدا کردم که به شدت داغ میکنه اشتباه نکنم مقاومت باید یاشد
این قطعه با قطعه مشابه رو برد تعویض کردم دستگاه راه افتاد ولی قطعه معیوب در قسمت تعویض هم به شدت داغ میکنه
لطفا راهنمایی کنید که اسمه قطعه چیست و مشابه چی میتوانم بگذارم
ممنون



[mohsen zmr]

به نام خدا
سلام دوست عزیز.
این قطعه سلف 2.2 اهم می باشد ، این سلف با هسته فریت معمولا در خروجی مدارهای کانورتر dc/dc برای به حداقل رساندن اعوجاج برای مصرف کننده مورد استفاده قرار می گیرد.
وقتی این قطعه داغ می کند یعنی جریان بیش از اندازه از آن عبور میکند ، باید خروجی یا مصرف کننده را بررسی نمایید .
موفق باشید.



[mostafa_6598]

به نام خدا
سلام دوست عزیز.
این قطعه سلف 2.2 اهم می باشد ، این سلف با هسته فریت معمولا در خروجی مدارهای کانورتر dc/dc برای به حداقل رساندن اعوجاج برای مصرف کننده مورد استفاده قرار می گیرد.
وقتی این قطعه داغ می کند یعنی جریان بیش از اندازه از آن عبور میکند ، باید خروجی یا مصرف کننده را بررسی نمایید .
موفق باشید.

درست می فرماید ولی این قطعه رو جاشو عوض کردم در جای جدید هم به شدت داغ میکرد

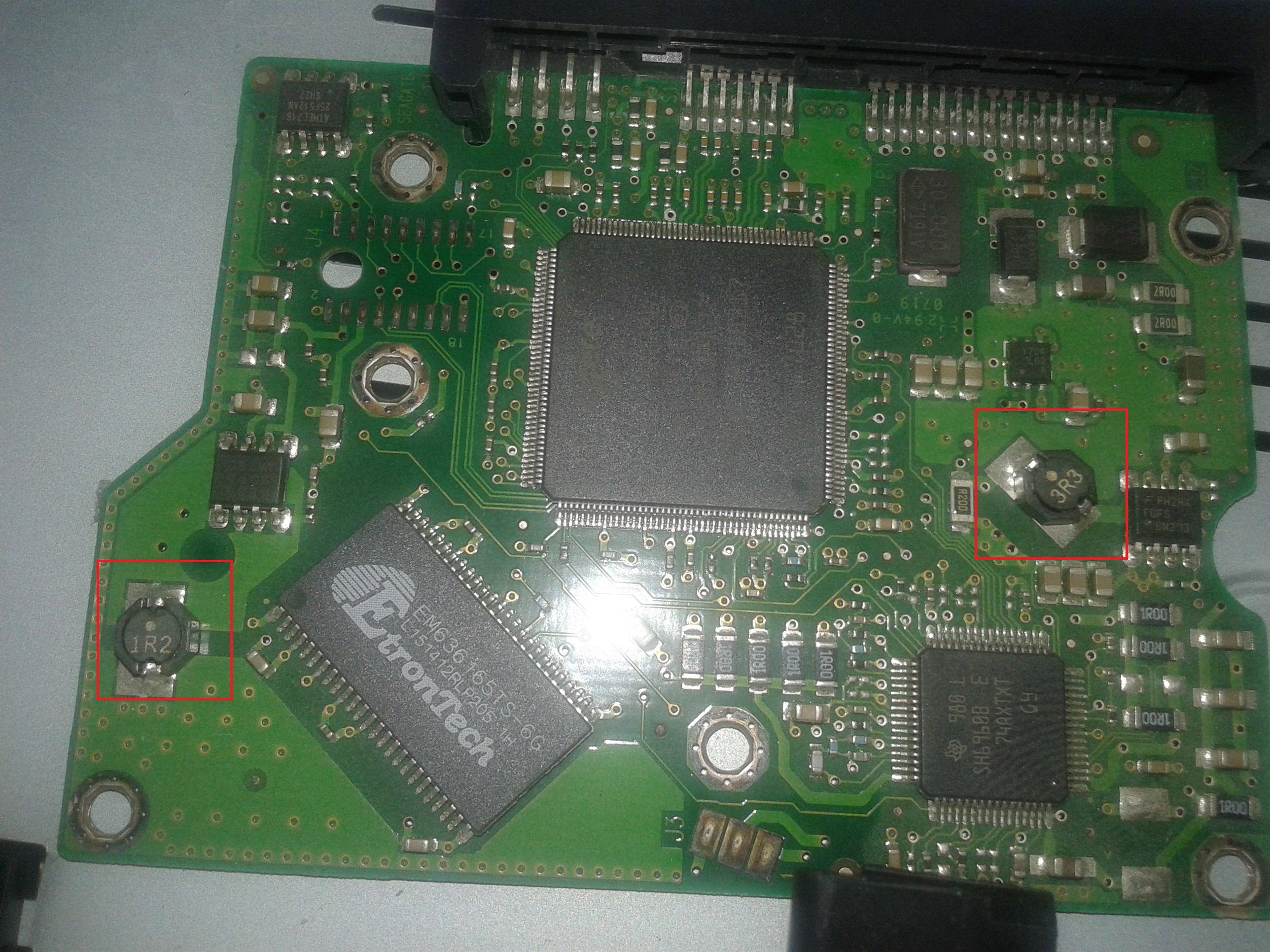

حالا من دو مدل قطعه تو برد اوراغی پیدا کردم کدوم بنظرتون بزارم



[mohsen zmr]

این دو قطعه ای که علامتگذاری نمودید سلفهای با مقدار 1.2 و 3.3 اهم می باشند .
برای جایگزین نمودن سلف باید دو نکته را مد نظر داشته باشید:
1-مقدار اهمی
2-اندازه که به اصطلاح مقدار وات آن را مشخص خواهد کرد
باید برای تعویض به این دو نکته توجه نمایید و همانطور که گفتم خروجی این سلف را هم بررسی نمایید.



[mostafa_6598]

این دو قطعه ای که علامتگذاری نمودید سلفهای با مقدار 1.2 و 3.3 اهم می باشند .
برای جایگزین نمودن سلف باید دو نکته را مد نظر داشته باشید:
1-مقدار اهمی
2-اندازه که به اصطلاح مقدار وات آن را مشخص خواهد کرد
باید برای تعویض به این دو نکته توجه نمایید و همانطور که گفتم خروجی این سلف را هم بررسی نمایید.

داغ نکرد مشکلی نداشت باس اوکی بشه
پس 1.2 امتحان میکنم ببینم دستگاه راه افتاد و



[mostafa_6598]

دستگاه راه افتاد مشکل حل شد



[AMD]

تاپیک قفل میشه .
