ثابت ماندن ولتاژ منبع تغذیه مدل(sanjesh tek1667)

Sajadstar

کاربر vip
کاربر
2021-09-23
4
1
سلام و عرض ادب
وقت شما بخیر

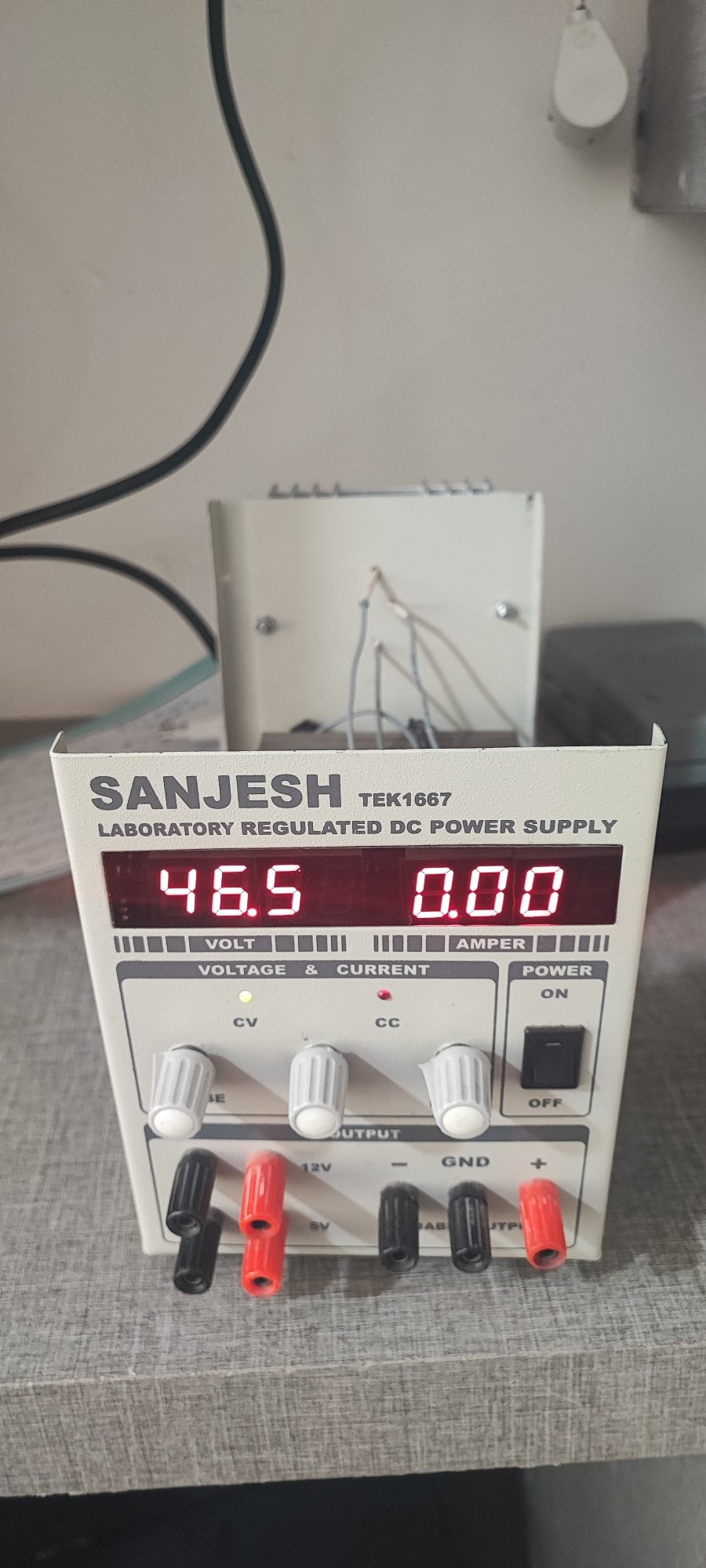

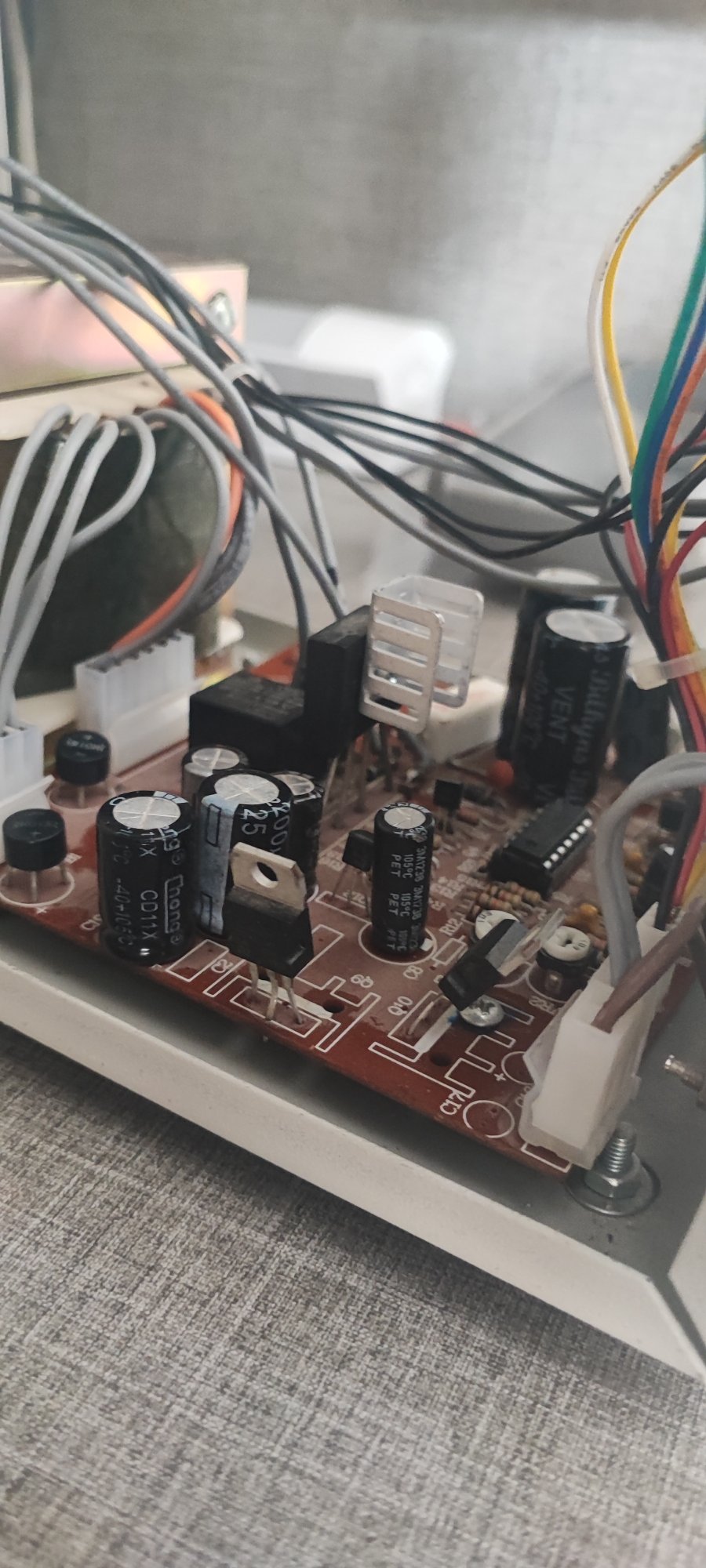

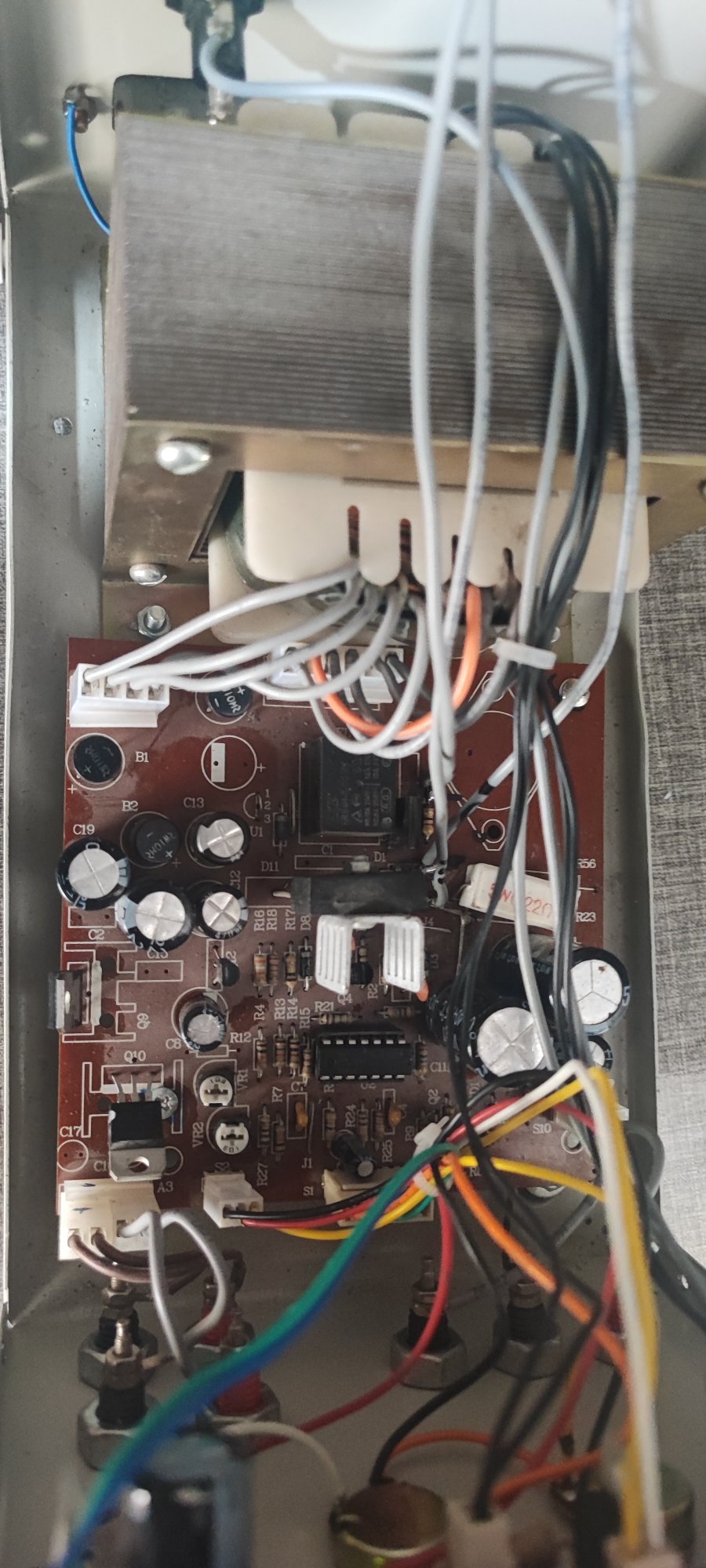

به یه مشکل در دستگاه منبع تغذیه سنجش برخورد کردم که متاسفانه فکر میکنم در دستگاه اتصال کوتاه رخ داده باشه و باعث شده ولتاژ رو عدد ثابت بمونه و تغییر نکنه لذا از شما همکاران گرامی درخواست دارم بنده رو در تعمیر این دستگاه یاری نمایید.
سپاس از لطف شما


پیوست‌ها

  • 220.2 کیلوبایت بازدیدها: 63
  • 257.3 کیلوبایت بازدیدها: 62
  • 277.3 کیلوبایت بازدیدها: 66

habbib

VIP+ افتخاری
کاربر +vip پلاس
vip افتخاری
کاربر
2014-08-02
1,718
10,418
گنبد کاووس
درود
دوست عزیزابتدا لازم هست تست های انجام شده و پاسخ مدار را توضیح بدید



اگر به واسطه اتصال کوتاه به این مشکل برخورد کردید

ترانزیستور قدرت و ذگلاتور مربوطه را تست بفرمایید
اگر دیود زنز روی مدار بکار رفته تست کنید

چند تقه با ناخن روی رله بزن ببین احیانا ولتاژ آزاد نمیکنه؟


Sajadstar

کاربر vip
کاربر
2021-09-23
4
1
درود
دوست عزیزابتدا لازم هست تست های انجام شده و پاسخ مدار را توضیح بدید



اگر به واسطه اتصال کوتاه به این مشکل برخورد کردید

ترانزیستور قدرت و ذگلاتور مربوطه را تست بفرمایید
اگر دیود زنز روی مدار بکار رفته تست کنید

چند تقه با ناخن روی رله بزن ببین احیانا ولتاژ آزاد نمیکنه؟
سلام وقت بخیر

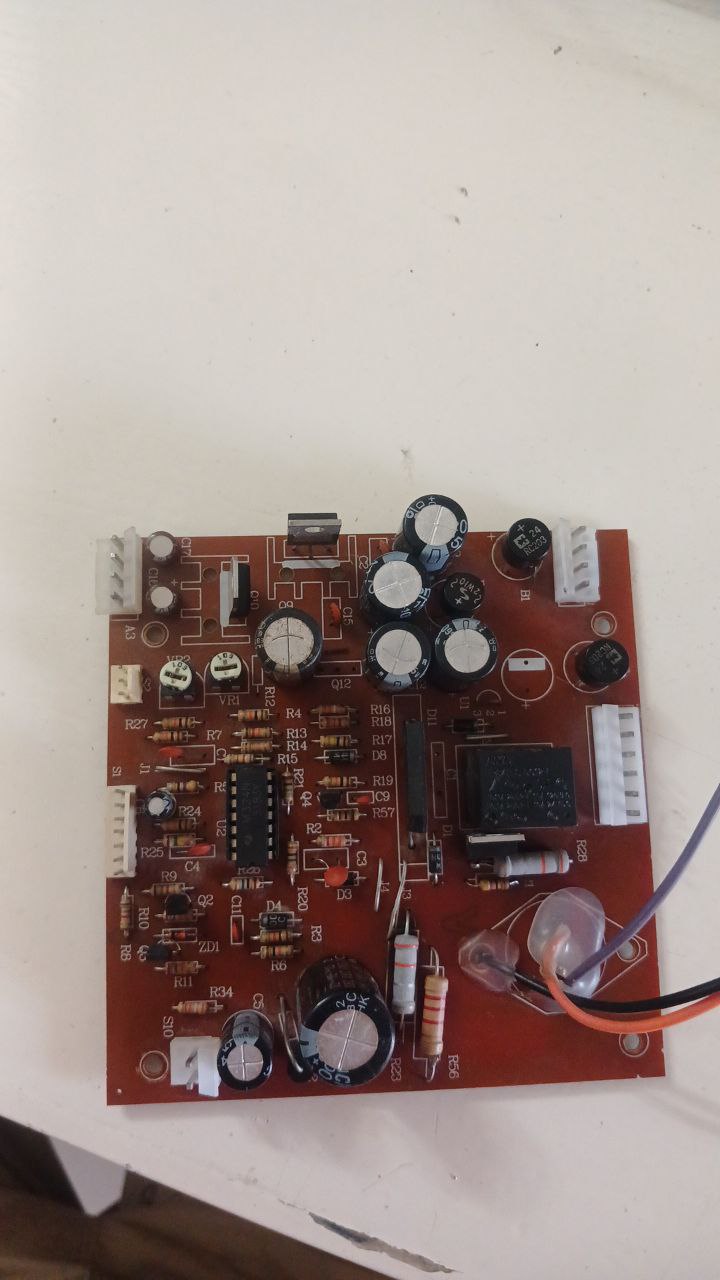

تست شدن قطعات (رگولاتور و ترانزیستور قدرت مشکلی نداشتن )
یدونه مقاومت 22اهم گچی به مشکل خورده و خراب شده (هنوز تعویض نکردم تعویض کنم نتیجه رو میگم)
و اینکه به روی رله هم ضربه وارد شد تغییر نکرد

آیا امکانش هست مشکل از آی سی lm324 باشه که یک نوع opampهست یا نه ؟

و با مولتی متر ولتاژ های 12ولت و5 ولت روی منبع تغذیه رو هم تست کردم موردی نداشتن اوکی بودن
