تعیین ولتاژ خروجی ترانس

[kotlas]

با سلام خدمت دوستان
من یک ترانس مربوط به تغذیه ماشین ظرفشویی دارم که سوخته
مشخصات و شماره های روی این ترانس به شرح زیر هست

21204-00130
230V/50HZ
NY 11 03 28​

دوستان و اساتید محترم ممنون میشم راهنمایی کنید که مشخصات خروجی این تراس چی هست
با تشکر فراوان



[kotlas]

با سلام خدمت دوستان
من یک ترانس مربوط به تغذیه ماشین ظرفشویی دارم که سوخته
مشخصات و شماره های روی این ترانس به شرح زیر هست

21204-00130
230V/50HZ
NY 11 03 28​

دوستان و اساتید محترم ممنون میشم راهنمایی کنید که مشخصات خروجی این تراس چی هست
با تشکر فراوان

با سلام مجدد

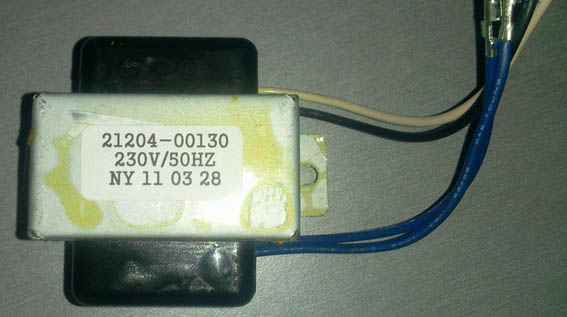

این تصویر ترانس هست
www.upload7.ir/images/84458030786028736107.jpg

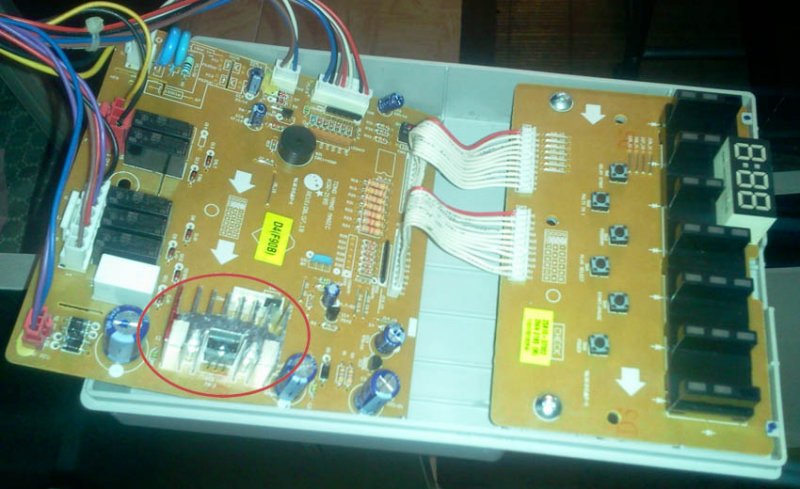

این هم تصویر برد
www.upload7.ir/images/31980084322612991966.jpg

شماره ای سی رگولاتور که دورش علامت زدم این هست:
KIA
7812A
P1 046
با توجه به این اطلاعات میخوام بدونم این ترانس چند ولت هست؟
ممنون میشم راهنمایی کنید



[غزال]

با سلام خدمت دوستان
من یک ترانس مربوط به تغذیه ماشین ظرفشویی دارم که سوخته
مشخصات و شماره های روی این ترانس به شرح زیر هست

21204-00130
230V/50HZ
NY 11 03 28​

دوستان و اساتید محترم ممنون میشم راهنمایی کنید که مشخصات خروجی این تراس چی هست
با تشکر فراوان

سلام
اگر خروجی ترانس پس از یکسوسازی فقط به رگلاتور رفته دراینصورت
ترانس 16 ولته

اما اگر قادر به تعقیب و تحلیل مراتب نیستید و میخواهید شانسی و بدون خسارت تست کنید اشکالی نداره یک ترانس 16 ولت سه سر ( دارای سر وسط 16 ولت ) تهیه کنید و از سر وسط و کناری یعنی 16 ولت استفاده کنید اگر درست نشد اعلام فرمایید تا مرحله بعدی را تقدیم کنم
ولی با احتمال زیاد 16 ولت درسته ( حجم ترانس هم به اندازه ترانس سوخته باشه

سپاس



[amolpana]

با سلام خدمت دوستان
من یک ترانس مربوط به تغذیه ماشین ظرفشویی دارم که سوخته
مشخصات و شماره های روی این ترانس به شرح زیر هست

21204-00130
230V/50HZ
NY 11 03 28​

دوستان و اساتید محترم ممنون میشم راهنمایی کنید که مشخصات خروجی این تراس چی هست
با تشکر فراوان

به نام خدا
پاسخ پیام خصوصی شما
سلام جناب آقای شیر محمدی
از دیار امام رضا ع
دوست عزیز لطف کنید توصیه های استاد غزال را به کار گیرید
به احتمال زیاد ترانس 16 ولت میباشد
خودتان اعلام کردید با ترانس 12 ولت کار میکند معمولا برای ترانس های تا 16 ولت از رگولاتور 12 استفاده میکنند
تشکر



[amolpana]

عکس های ارسالی kotlas



[Afrasaadat]

این ترانس ولتاژ و امپر خروجیش چقدره لطفا اساتید محترم راهنمایی کنن



[nishgon64]

ترانس که معلوم شد 16 ولته و وقتی ای سی رگولاتور استفاده شده رگولاتور های معمولی 1-1/5 آمپر هستند



[Newman1]

کافیه نگاه به ولتاژ نوشته شده بر روی رله ها بندازی اگه بیست و چهار نباشند همون شونزده یا پونزده ولته اگه رله ها بیستو چهار باشند بیست و چهارولته و اولین خازن خروجی بعد از پل دیود هم حتما ۳۵ ولته
