سوال: تعمیر پاور سرور مدل hp DPS-800GB A

[RAMINSHABANI]

با عرض سلام و خسته نباشید خدمت تمامی دوستان انجمن.

پاور سرور مدل hp DPS-800GB A دارم که با اتصال کابل برق ولتاژ 3.3 و 5V رو دارم. با اتصال پین های 31 و 34 به هم فن های پاور روشن شده اما خروجی 12V فقط 0.3V رو مولتی متر نشون میده.

برد کنترلر این پاور رو خوب بررسی کردم که IC Driver پاور هم روی همین برد هست. تو هر دو بخش AC و DC پاور به برد اصلی پاور به صورت Deep لحیم شده.

در ضمن LED سبز رنگ پشت پاور کنار سوکت برق هم خاموشه.
اگه 12 ولت OK باشه این LED باید پر نور روشن باشه.

دلیل این مشکل رو از دوستان با تجربه و حرفه ای میخواستم بدونم که چطور میشه تعمیرش کرد.
خیلی تو اینترنت گشتم. Schematic یا چیز به درد بخوری که راهنمایی خوبی کنه پیدا نکردم.

ممنون.



[mehran76gh]

پاسخ : تعمیر پاور سرور

سلام
مطمعن باشید که مشکل شما در این انجمن حل خواهد شد
درصورت امکان عکس واضح و با کیفیت قرار بدهید تا دوستان کمک کنند
در ضمن اقدامات انجام شده مثل تست المان های اطراف و ولتاژ گیری و علاعم را هم ذکر کنید
با تشکر



[RAMINSHABANI]

پاسخ : تعمیر پاور سرور

سلام
مطمعن باشید که مشکل شما در این انجمن حل خواهد شد
درصورت امکان عکس واضح و با کیفیت قرار بدهید تا دوستان کمک کنند
در ضمن اقدامات انجام شده مثل تست المان های اطراف و ولتاژ گیری و علاعم را هم ذکر کنید
با تشکر

سلام. ممنون از توجه شما دوست عزیز.

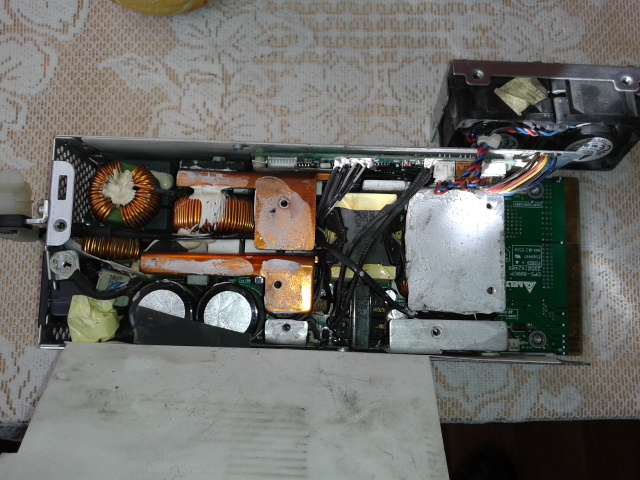

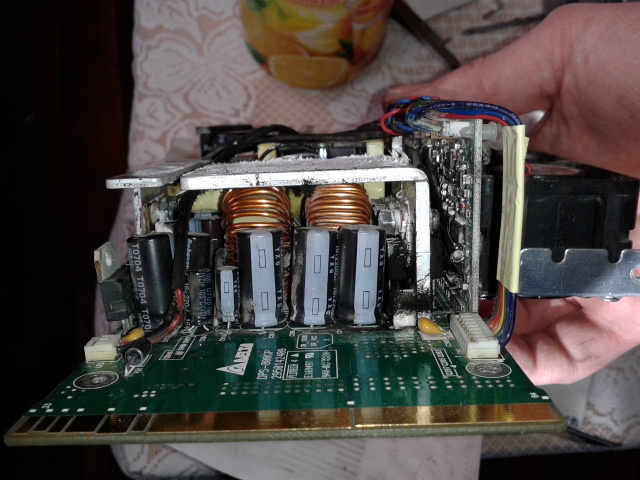

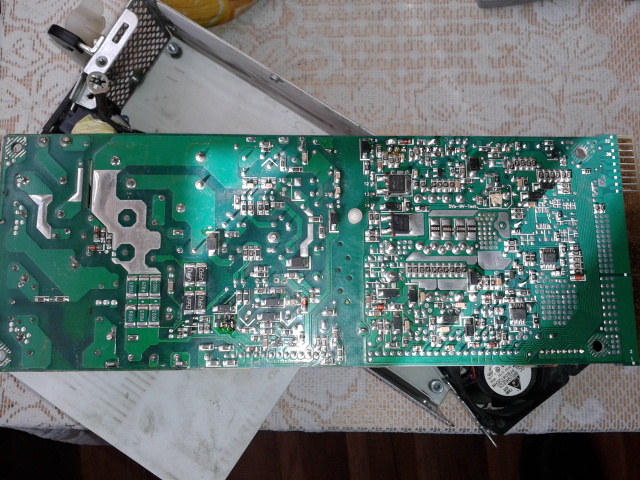

این هم یک سری عکس از این پاور:

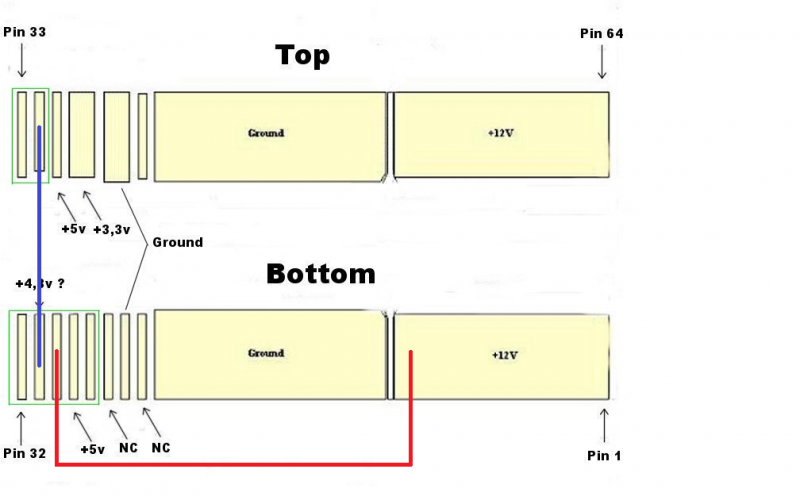

این هم عکس Pin out برای راه اندازی پاور:



با اتصال پین 31 و 34 به هم پاور روشن میشود. نیازی به اتصال پین 30 و 12V+ نیست. اون اتصال برای استفاده از حداکثر Load پاور هست.
پاور خرابی که من دارم طبق توضیحاتی که دادم ظاهرا روشن میشه و فن ها کار میکنند. اما خروجی 12 ولت 0.35 رو نشون میده.
بقیه ولتاژها رو دارم. 3.3 و 5 ولت رو.

ممنون میشم کسی که تجربه تعمیرش رو داره یا دانش این کار رو داره کمکم کنه. برای شارژ باتری ماشین ازش میخوام استفاده کنم.



[AMD]

پاسخ : تعمیر پاور سرور

باید در استیج دوم پاور دبل دیودی که مربوط به ولتاژ 12 هست را پیدا کنی و بیرون از برد تستش کنی .



[RAMINSHABANI]

پاسخ : تعمیر پاور سرور

باید در استیج دوم پاور دبل دیودی که مربوط به ولتاژ 12 هست را پیدا کنی و بیرون از برد تستش کنی .

این پاور خیلی پیچیده است دوست عزیز. کلی آی سی کنترلر LM394 برا مقایسه تو ولتاژ خروجی هست که همه اش توی برد کنترلر دیده میشه.
به دلایل مختلفی خود برد کنترلر ریل 12 ولت رو خاموش میکنه. مثلا از کار افتادن فن ها یا دمای بالا. هر کدام از این ها اتفاق بیفته پاور میره تو Standby.
این دبل دیودی هم که شما اشاره کردی نمیدونم کجا باید پیداش کنم.

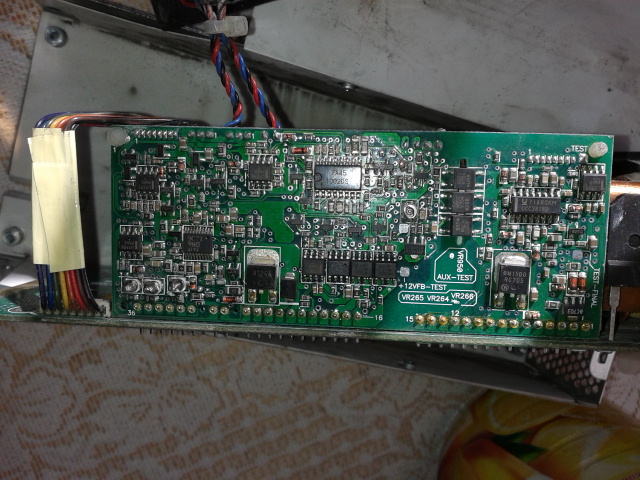

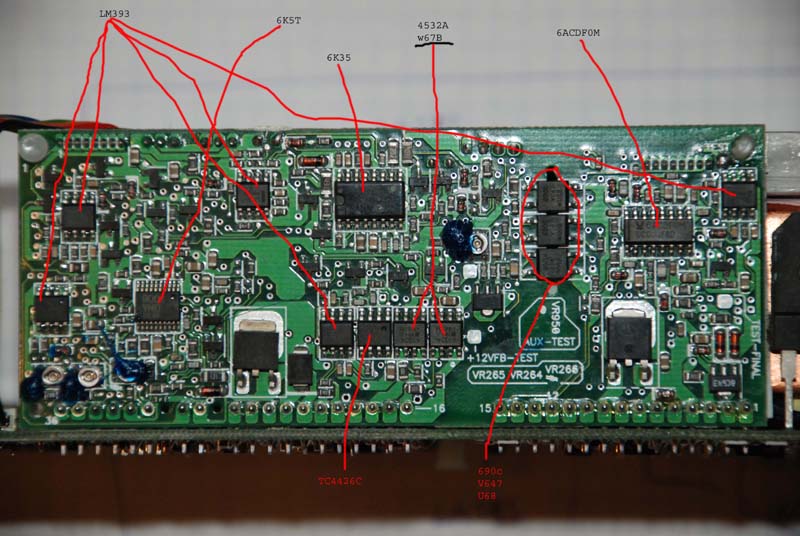

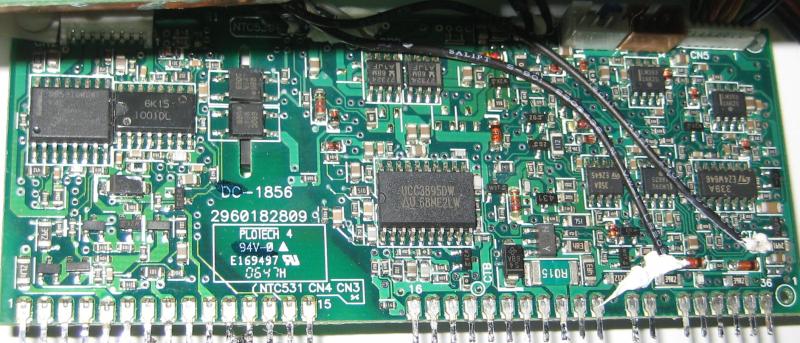

عکس دو طرف برد کنترلر رو هم اینجا آوردم.


تو عکس های قبلی نگاه کنید 8 رشته سیم از خروجی پاور به برد کنترلر برگشته که ولتاژهای Feed back هست.
آی سی DNA1001 تو Stage اول پاور و DNA1002 تو Stage دوم پاور رو برد کنترلر وجود داره.
تو یه سری فروم های سایت های روسی من دیدم میگفتن راه انداز Standby پاور 1001 و راه انداز 12 ولت که پاور رو روشن میکنه 1002 .

این دو سایت روسی و لهستانی رو من بررسی کردم و تنها مراجع من برای فهمیدن موضوع تا اینجا بوده که با Google Translate به انگلیسی یه چیزهایی ازش فهمیدم.
elektroda.pl و rom.by

اینم آدرس لینگ فروم با google translate:
Google Translate



[AMD]

پاسخ : تعمیر پاور سرور

دیود رکتیفیرهای یا همون دبل دیودها روی هیت سنک در استیج دوم پاور هست . باید کل اون طبقه را خارج کنی و بیرون از مدار تست کنی . بله پیچیده هست .



[RAMINSHABANI]

پاسخ : تعمیر پاور سرور

دیود رکتیفیرهای یا همون دبل دیودها روی هیت سنک در استیج دوم پاور هست . باید کل اون طبقه را خارج کنی و بیرون از مدار تست کنی . بله پیچیده هست .

ممنون از راهنمایی تون. قبل از اینکه من تو اینترنت مطلب بخونم تمام دیود ها و آی سی های روی هیت سینک های استیج اول و دوم پاور رو بیرون از مدار تست کردم. همگی سالم بودن. من 3 تا از این پاور دستم بود که یکیشون سالم هست. سالم رو با خرابها مقایسه کردم. نتیجه عجیب این بود که کنترلر سالم رو با کنترلر همون پاور خراب عوض کردم اون پاور خراب راه افتاد.
حدس خودم اینه که یا یه جایی تو اسیج دوم پاور ایرادی هست که باعث میشه کنترلر 12 رو قطع کنه یا رو خود برد کنترلر یه قطعه ای که هر چی میتونه باشه ایراد داره.



[amirvik]

پاسخ : تعمیر پاور سرور

سلام
من دقیقا مشکل شمارو دارم روی این پاور. آیا به نتیجه رسیدید؟



[yousefi]

مسیر12 ولت را بررسی نمایید دوخازن و یک سلف میباشد و قبل از این المانه یک عدد دوبل دیود روی هیت سینک را تست نمایید و احتمال بیشتر خرابی در این دیود هست

یک مورد من قبلا داشتم که ولتاژ های 3.3و5وجود داشتند و دوازده ولت قطع بود که با تعویض دوبل دیود حل شد . یک طرف دیود اتصال کوتاه شده بود



[nishgon64]

ای سی های محافظ ولتاژ تا جایی که من میدونم یک ولتاژ رو قطع نمی‌کنند بلکه کلا پاور میره رو استندبای و خروجی فقط ولتاژ استندبای دارید یعنی خبری از 3.3 و 5 و 12 با هم نیست
پس شما احتمالا ولتاژ 12 رو داری(چون 5 و 3.3 هم به گفته خودتان هست) و در مسیر خروجی این ولتاژ مشکلی داری یا قطعی داری یا دیود سوخته یا خازن خرابی که ولتاژ 12 تو خروجی ظاهر نمیشه


پایه وسط دیود شاتکی مسیر 12 ببین ولتاژ داری؟
