سلام و عرض ادب خدمت همکاران و اساتید عزیزم

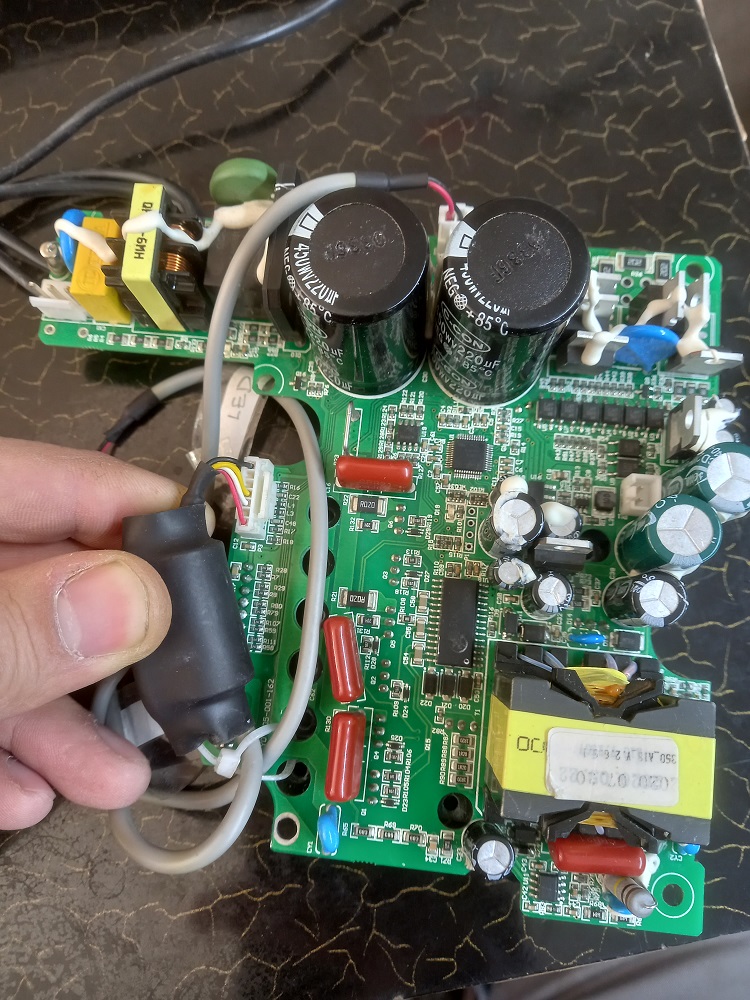

چند روز پیش مشتری برای تعمیر برد چرخ خیاطی مراجعه کرد من هم رفتم و از کارگاهش آوردم و وضعیت به این صورته که روی برد یه تغذیه سوئیچینگ داره - قسمت درایور برای کنترل استپ موتور داره - پورت های ارتباط با پنل لمسی و ...
روی برد یه LED smd قرمز داره که مربوط به فعال بودن تغذیس
یک LED دیگه ای هم وسط برد هست که هنوز کاربردش رو متوجه نشدم
امااااا وقتی برد رو به برق وصل میکنیم چراغ پاور ثابت روشن و اون چراغ وسطیه چشمک میزنه و با چشمک زدنش یه صدای تق هم شنیده میشه و پس از بررسی متوجه شدم از ترانسه
یه میکرو کنترلر ARM مدل GD32F350C داره که به نظرم اومد مغز دستگاه باشه تغذیه اونو اندازه گرفتم دیدم متناوبه

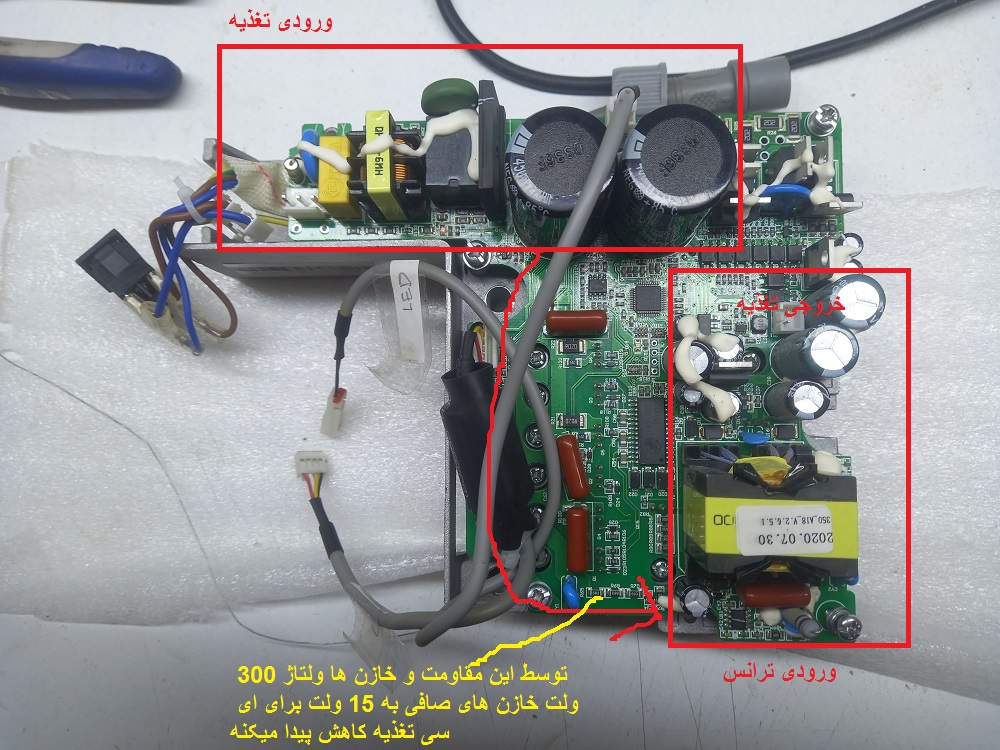

خروجی و ورودی ترانس و ورود ای سی تغذیه رو گرفتم متناوب بود یعنی دو سه ولت بالا پایین میشه نه که Ac باشه چون پایه های خازن صافی 300 ولت ثابت دارن
به این نتیجه رسیدم ایراد باید از خازن های صافی باشه بعد دیدم وقتی برق رو از برق جدا میکنم تا خالی شدن کامل خازن اون چراغ وسطیه ی برد هم همچنان چشمک میزنه و سلفه تق تق میکنه
برای تست این قضیه چون خازن صافی نداشتم خودم 15 ولت طبق دیتا شیت ای سی تغذیه به آی سی تغذیه دادم همزمان مولتی متر رو به تغذیه پردازنده وصل کردم برق به دستگاه دادم داشت چشمک میزد لحظه ای که تغذیه ی ای سی رو وصل میکنم چراغ وسط برد اگه روشن باشه روشن میمونه ثابت و صدای تق قطع میشه اگه خاموش باشه همون خاموش میمونه ولی ولتاژ پردازنده از نیم ولت به آرامش شروع به کم شدن میکنه

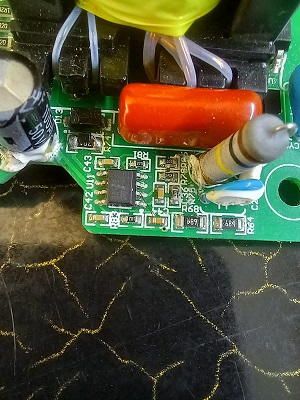

ولتاژ رفرنس پایه 8 ای سی تغذیش (3842B) از 1.5 وات تا 2 صدم ولت نوسان میکنه
عزیزان پیشنهادتون چیه؟
