سلام و روزتون بخیر
یه دستگاه به مشخصات :
Lenovo ThinkPad Edge 0578-JJG
DA0GC5MB8F0 REV: F
اوردن مشکلش اینه که تصویر نمیده , مشتری گفته باهاش کار کرده شارژش تمومش شده و دیگه صبح روشنش کرده اینطوری شده خودش میگفت اصلا روشن نمیشد قبل از اینکه بیاد پیشم توسط یه نفر باز شده ولی ظاهر دستکاری نشده .
دستگاه رو باز کردم قبل از تمیز کاری و شستشو برد بررسی کامل رو انجام دادم مورد مشکوکی ندیدم بعد از شستشو برد و تمیزکاری از بایوسش بکاپ گرفتم و با بایوس مطمئن تست کردم تصویر نداد خلاصه با چندتا بایوس تست کردم هیچکدام جواب نداد ولی یکی از بکاپ های قبلی که مطمئن بودم رو پروگرام کردم بازم تصویر نداد .
رم و سی پی یو هم تعویض شد
هیچ قطعه مشکوکی داغ نمیکنه

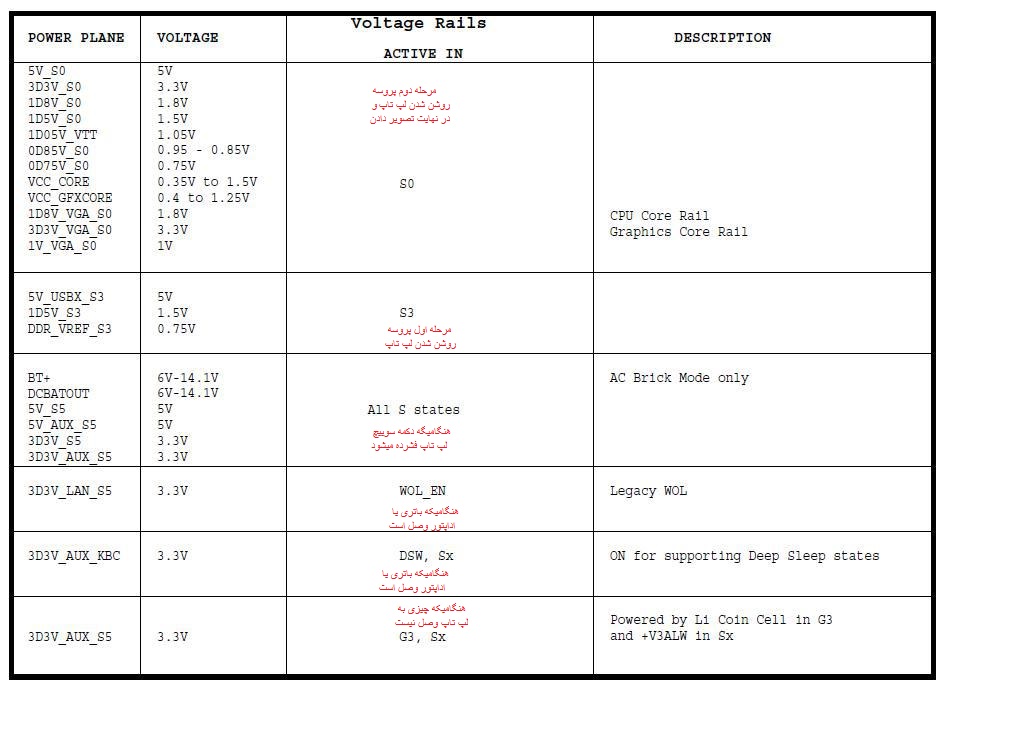

ولتاژهای لازم هم هستن هم 5 ولت و هم 3 ولت .. وی کور هم ولتاژ 1.1 داره طبق شماتیک اکثر ولتاژها درست هستن ولتاژ رم و بخش چیپها هم درسته با یه مانیتور خارجی هم تست کردم تصویر نداد فقط رو سه مورد مشکوک شدم به ترتیب براتون میزارم ممنون میشم کمکم کنید
اول برای تست اتصالی یا نشتی تو همین مایه ها گشتم دوروبر چیپ ها شروع کردم کنار چیپ گرافیک بخش +VCC_GFX_CORE نسبت به زمین 6.5 اهم داره یه سلف هست که با خروجی سری شده اونو دراوردم قطعات ماقبل سلف هیچ ایرادی ندارن خازن های بعد از سلف و دیود رو هم دراورم هیچ کدام ایرادی نداشتن یعنی دقیقا +VCC_GFX_CORE اتصالی داره که برمیگرده به چیپ گرافیک .. وقتی دستگاه رو سویچ میکنم نزدیک 1 ولت رو سلف و خازنها دارم .
مورد دوم هم ای سی EC هست سه تا از پایه ها ولتاژ هستن و درست هستن اما پایه های سیگنال 1 -2-5-6 اینها هربار که روشن میشن یه ولتاژی رو از خودشون نشون میدن بعضی مواقع یکیشون 1.5 ولت بعضی مواقع 2.5 ولت و یه مواقعی هم 0.5 ولت خلاصه به صورت تصادفی این ولتاژ ها میاد روی پایه های ای او هم چک کردم به همین ترتیب هست رو همه نسخه های بایوس که پروگرم کردم اینطوری هست خلاصه نمیدونم ای سی رو هم تعویض کردم بازم همینطوری هست ای سی ای او هم یه هیت نرم بهش دادم همینطوری هستش ضمنا یادم رفت وقتی پایه 5 یا 6 رو ولتاژ گیری میکردم یه ال ای دی هست اون خاموش میشود ولی پراب رو برمیدارم مشکلی نیست و ال ای دی روشن میشه توی شماتیک هم LED1 میباشد
مشکل سومی هم فلت ال سی دی از روی یه بخش رد میشه که دوتا ماسفت و یک دیود و چندتا خازن هست جرقه میزنه دوبار پیش اومد بار اول خیال کردم صدای چسب نواری فلت هست میفته روی فن ولی بار دوم مشکوک شدم و دیدم که جرقه میزنه قطعات اون منطقه رو کامل چک کردم هیچ مشکلی نداشتن ؟!
دوبره سوکت ال سی دی هم تست کردم همه ولتاژهای لازم که تو شماتیک بود روی برد هم بود

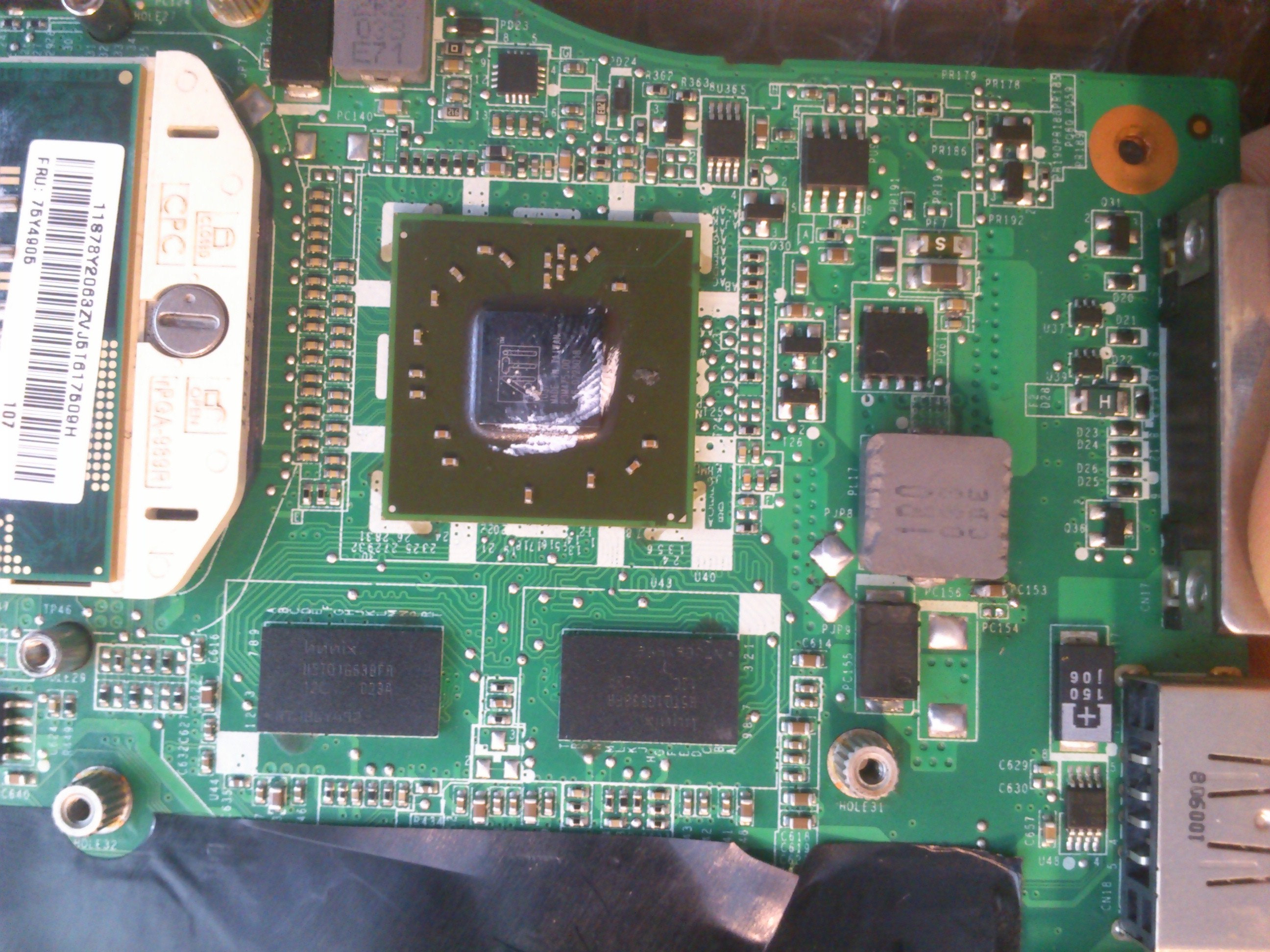

عکس از اون منطقه رو هم میزارم کنارش هم کد دیباگر رو هم میرارم

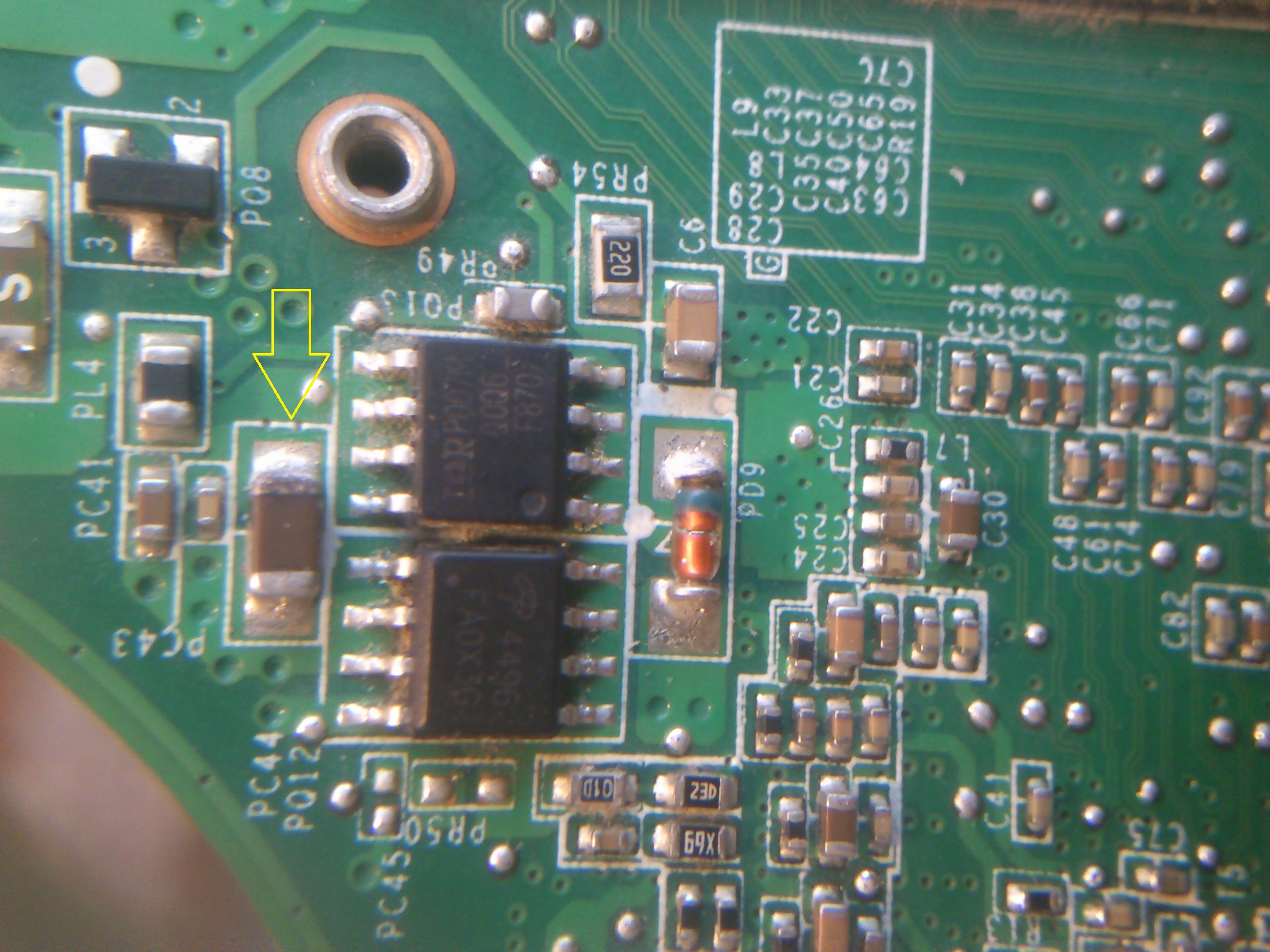

خازن رو مشخص کردم این خازن جرقه میزنه ولی سالم هست (بیرون و داخل برد)

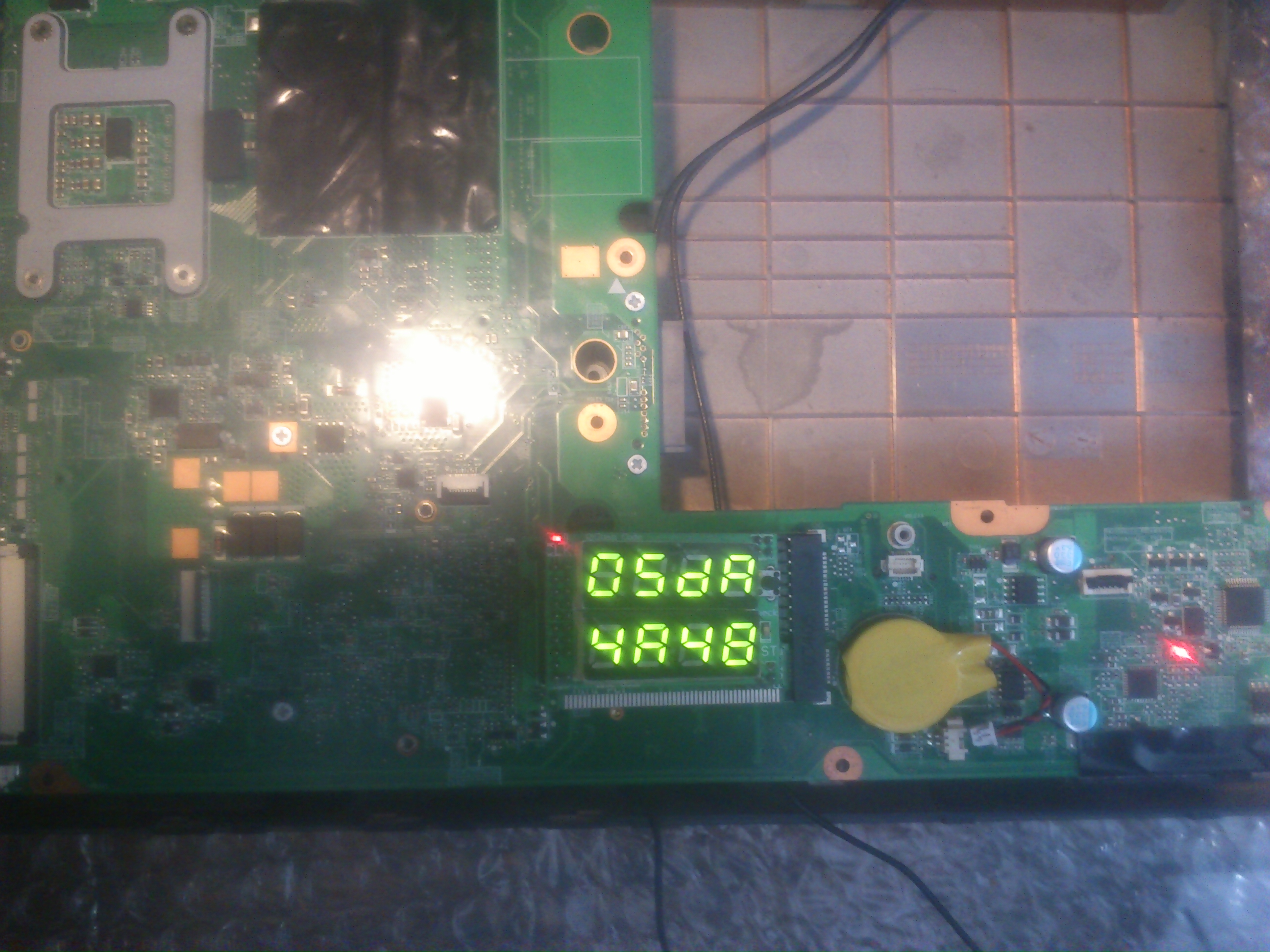

اینم کد دیباگر
توی دفترچه کد دیباگر هم 4A رو نوشته
SHOW BACIK INFORAMTION SETUP
ولی هیچ تصویر ندارم

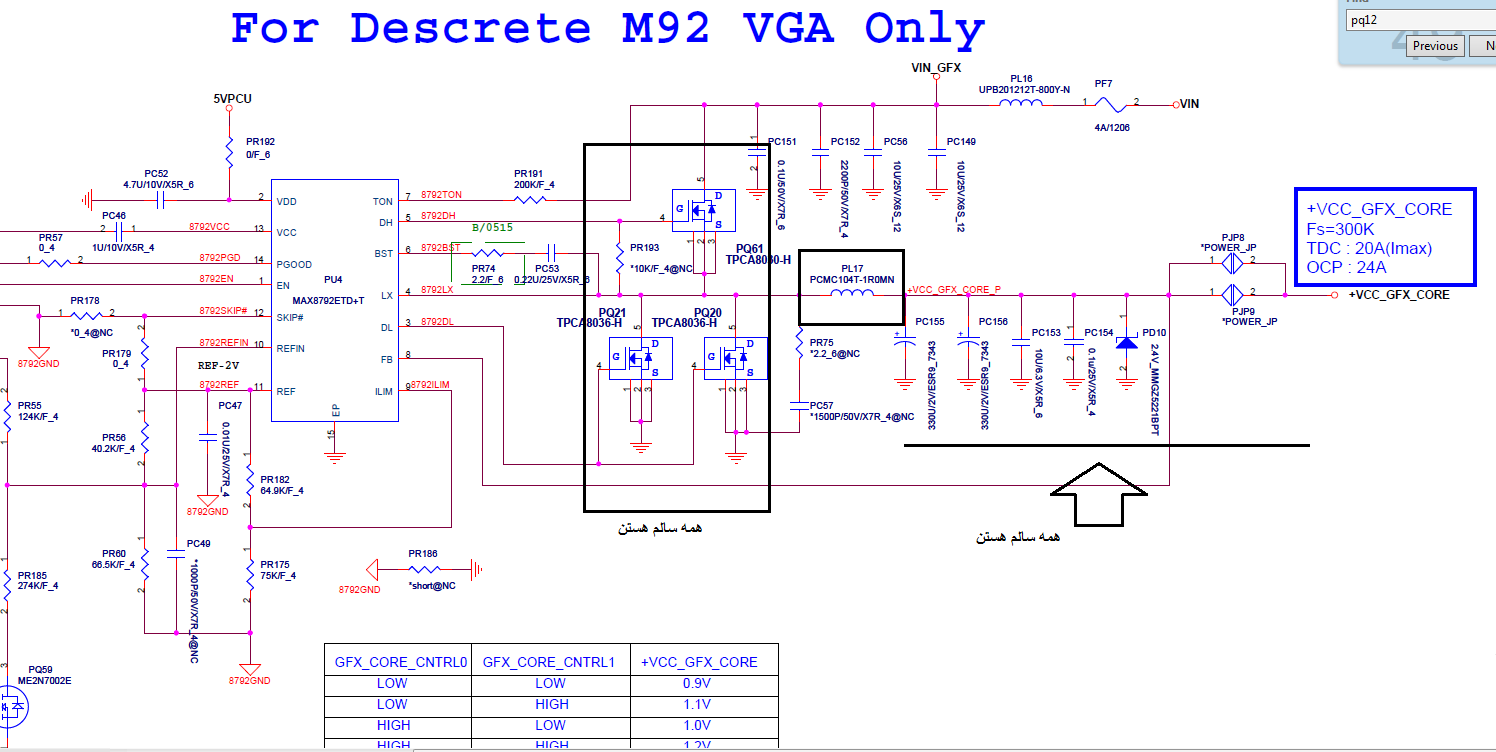

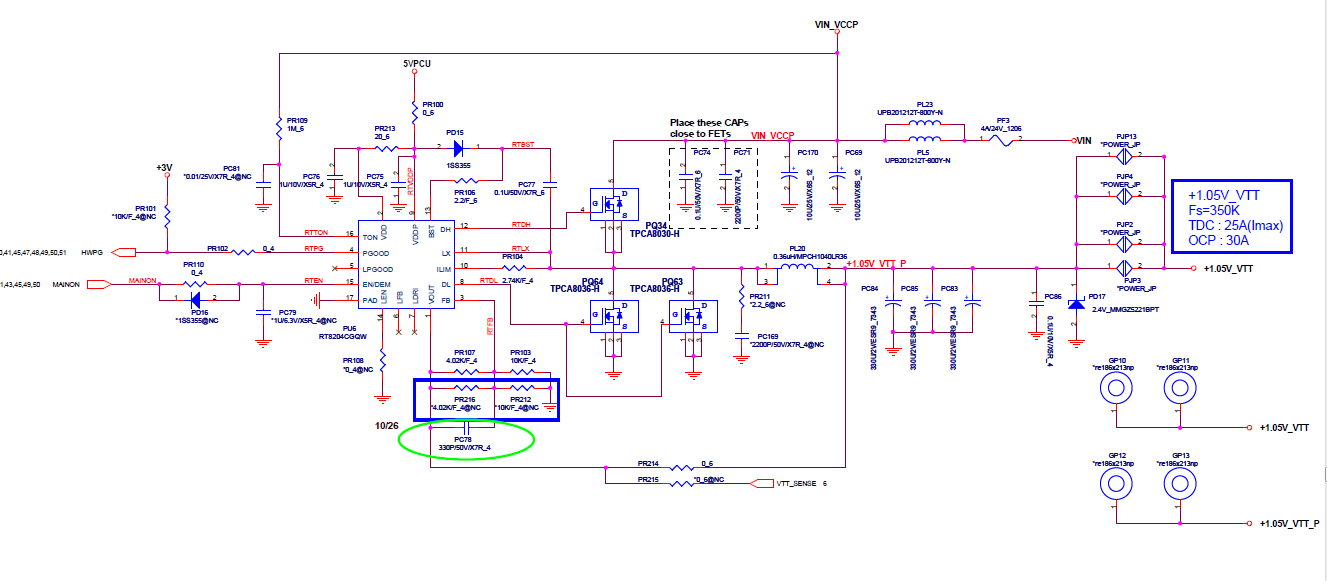

شماتیکش رو هم براتون میزارم
شرمنده زیاد شد ولی میخواستم دقیق توضیح داده باشم
با سپاس
