سلام دوستان عزیز،
این لپ تاپ آب خورده (با شماره بورد Rampage 12241-1 48.4yw04.011 )رو خاموش تحویل گرفتم (طبق اظهار مشتری،ظاهرا آب روی پورت های usb ریخته است)،همکار قبلی بورد رو شستشو داده بود،بایوس زده بود (بدون بک آپ گیری)، جنوبی رو (که pch هست HM87)کمی هیت داده بود، و طبق اظهار همکار قبلی یه smd پریدگی و یه smd سوخته روی بورد بوده.
حالا بعد از کارهای زیر روشن میشه اما تصویر نمیده (شماتیک بورد رو در انتهای پست آپلود میکنم):
1- smd به شماره R2102 که طبق اظهار همکار قبلی سوخته بود (گویا حالت سوختن و ذوب شدن داشته ) جایگزین کردم (تو شماتیک مقاومت 0.3 اهمی هست اما فعلا 2.2 اهمی بجاش گذاشتم)
2- smd به شماره L2202 که مشخص بود کنده شده رو جایگزین کردم

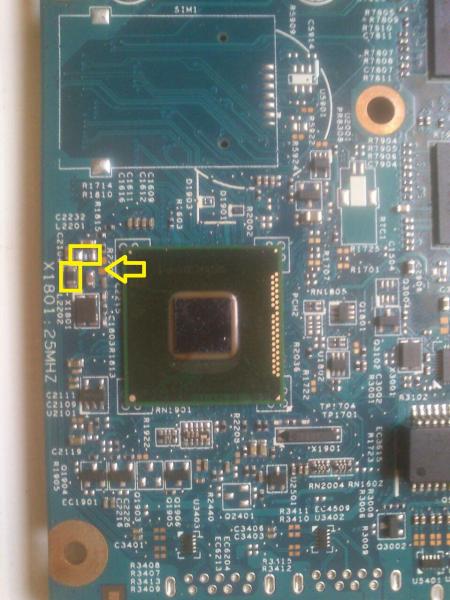

-نکته: طبق اظهار همکار قبلی که روی بورد هم علامت زده بود،یک سلف به شماره بورد L2201 از روی بورد کنده شده بود که متالیزه های روی بورد حاکی از این بود که L2202 کنده شده ،اما تو شماتیکی که من دارم L2201 هم روی بورد باید وجود داشته باشه ،که البته با گذاشتن L2201 همین سلف به شدت داغ میکند و دستگاه با روشن شدن چراغ نارنجی شارژر بعد از 3-4 ثانیه خاموش میشود.
3- دیود به شماره d3802 سوخته بود و داغ میکرد که تعویض شد (قبل از تعویض 5 ولت و بعد از تعویض 14 ولت روی پایه دیود وجود دارد)
4- با 5-6 فایل بایوس مختلف بایوس پروگرم شد
5- آی سی تغذیه گرافیک به شماره بورد PU8201 سوخته بود که تعویض شد ( شماره آی سی adp3211 بود که با adp3211a تعویض شد) ، قبل از تعویض روی پایه درین pu8206 و pu8205 مقدار 0.8 ولت وجود داشت که بعد از تعویض به 1.3 ولت رسید.
تشریح وضعیت فعلی دستگاه:
ولتاژ cpu، Ram،بایوس،3 و 5 ولت alw ، ولتاژ 19 روی پایه LED ، و... وجود دارند، پایه 122 آی او KBRST هست که ولتاژ ندارد،پایه های کریستال جنوبی ولتاژ دارند،
دستگاه روشن میشود ولی از هیچکدوم از خروجی ها تصویر نمیده (led,rgb,hdmi)
با تک کلیک روی سوییچ پاور خاموش نمیشود و برای خاموش کردن باید کلید سوییچ رو نگه داشت (میتونه به این معنی باشه که دستگاه راه اندازی نمیشه و بایوس فعال نمیشه )
با منبع میزان جریان کشی بعد از سوییچ دستگاه تا قبل از استارت فن حدود 0.98 آمپر ،قبل از سوییچ تقریبا 0.02 آمپر
نظر دوستان و اساتید عزیز چی هست؟
ممنون
این لپ تاپ آب خورده (با شماره بورد Rampage 12241-1 48.4yw04.011 )رو خاموش تحویل گرفتم (طبق اظهار مشتری،ظاهرا آب روی پورت های usb ریخته است)،همکار قبلی بورد رو شستشو داده بود،بایوس زده بود (بدون بک آپ گیری)، جنوبی رو (که pch هست HM87)کمی هیت داده بود، و طبق اظهار همکار قبلی یه smd پریدگی و یه smd سوخته روی بورد بوده.
حالا بعد از کارهای زیر روشن میشه اما تصویر نمیده (شماتیک بورد رو در انتهای پست آپلود میکنم):
1- smd به شماره R2102 که طبق اظهار همکار قبلی سوخته بود (گویا حالت سوختن و ذوب شدن داشته ) جایگزین کردم (تو شماتیک مقاومت 0.3 اهمی هست اما فعلا 2.2 اهمی بجاش گذاشتم)
2- smd به شماره L2202 که مشخص بود کنده شده رو جایگزین کردم
-نکته: طبق اظهار همکار قبلی که روی بورد هم علامت زده بود،یک سلف به شماره بورد L2201 از روی بورد کنده شده بود که متالیزه های روی بورد حاکی از این بود که L2202 کنده شده ،اما تو شماتیکی که من دارم L2201 هم روی بورد باید وجود داشته باشه ،که البته با گذاشتن L2201 همین سلف به شدت داغ میکند و دستگاه با روشن شدن چراغ نارنجی شارژر بعد از 3-4 ثانیه خاموش میشود.
3- دیود به شماره d3802 سوخته بود و داغ میکرد که تعویض شد (قبل از تعویض 5 ولت و بعد از تعویض 14 ولت روی پایه دیود وجود دارد)
4- با 5-6 فایل بایوس مختلف بایوس پروگرم شد
5- آی سی تغذیه گرافیک به شماره بورد PU8201 سوخته بود که تعویض شد ( شماره آی سی adp3211 بود که با adp3211a تعویض شد) ، قبل از تعویض روی پایه درین pu8206 و pu8205 مقدار 0.8 ولت وجود داشت که بعد از تعویض به 1.3 ولت رسید.
تشریح وضعیت فعلی دستگاه:
ولتاژ cpu، Ram،بایوس،3 و 5 ولت alw ، ولتاژ 19 روی پایه LED ، و... وجود دارند، پایه 122 آی او KBRST هست که ولتاژ ندارد،پایه های کریستال جنوبی ولتاژ دارند،
دستگاه روشن میشود ولی از هیچکدوم از خروجی ها تصویر نمیده (led,rgb,hdmi)
با تک کلیک روی سوییچ پاور خاموش نمیشود و برای خاموش کردن باید کلید سوییچ رو نگه داشت (میتونه به این معنی باشه که دستگاه راه اندازی نمیشه و بایوس فعال نمیشه )
با منبع میزان جریان کشی بعد از سوییچ دستگاه تا قبل از استارت فن حدود 0.98 آمپر ،قبل از سوییچ تقریبا 0.02 آمپر
نظر دوستان و اساتید عزیز چی هست؟
ممنون
