مشکل: تصویر ندادن ASUS X42J

[khelane]

سلام خدمت همکاران عزیز

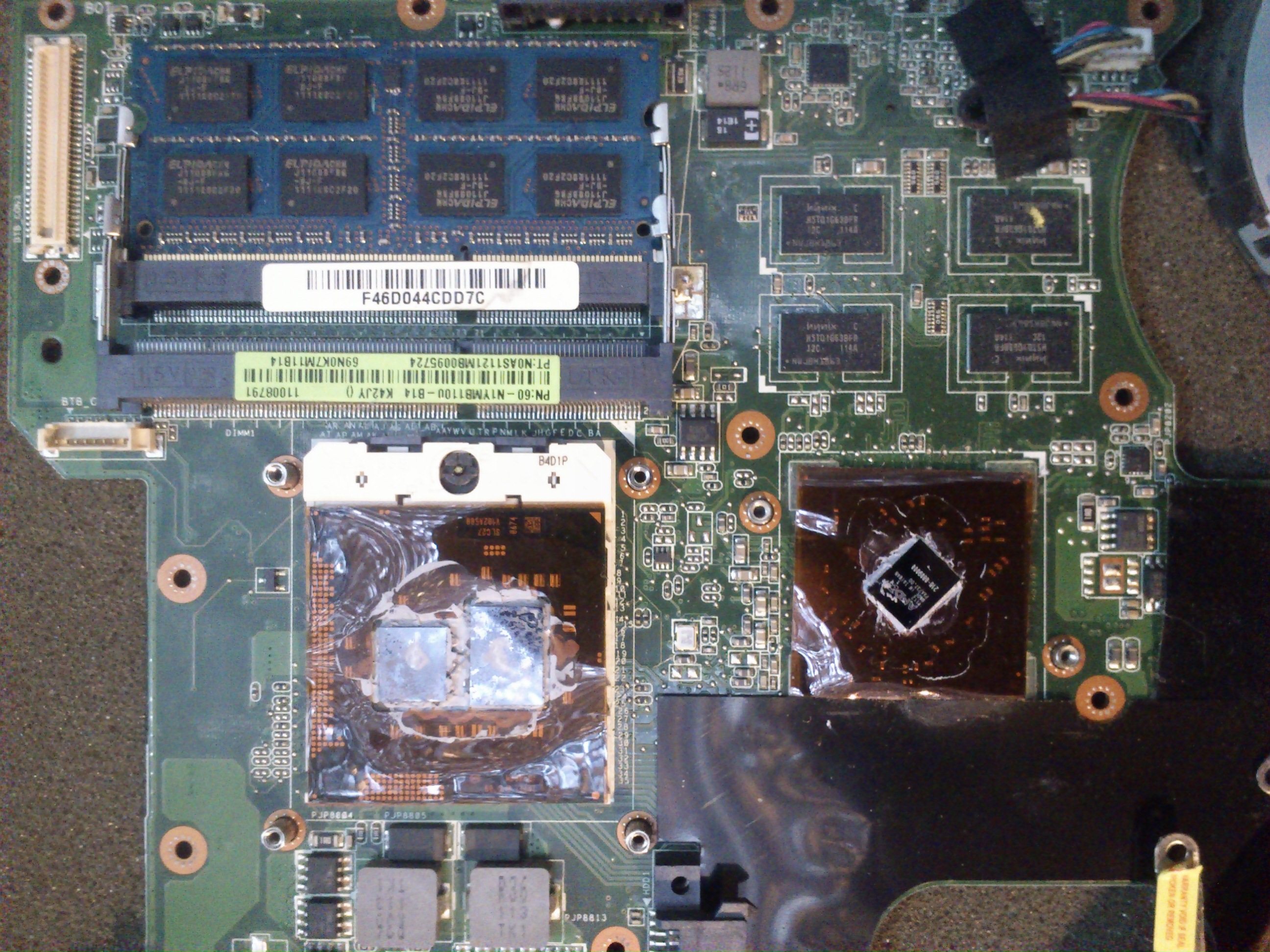

دیروز یه دستگاه اوردن با مشخصات زیر
ASUS X42JY-VX158
K42JR Main Board
Rev : 4.1

IC BIOS : WINBOND
25Q32BV
مشتری میگفت بعد از چند ساعت کار خاموشش کرده و برگشته دیده روشن میشه ولی تصویر نمیده .
به یه مانیتور وصلش کردم تصویر نداشت
رم و سی پی یو رو تعویض کردم بازم نشد
باتری بکاپ تازه انداختم اونم نشد
مین رو جدا بدونه هیچ قطعه اضافی بجز رم وصل کردم تصویر نداد هم رو مانیتور خود و مانیتور جدا
تمیزکاری رو کامل انجام دادم ولی متاسفانه بازم همینطوری بود
خلاصه از بایوسش بکاپ گرفتم کل سایت رو زیرو رو کردم یه مدل بود ولی بایوسش 2 مگابایت بود ولی بکاپ خودم 4 مگ بود منصرف شدم
درخواست بایوس رو هم دادم ممنون میشم هرکی داره برام بزاره
راستی ولتاژهای روی مین مشکلی ندارن و دقیقا هستن هیچ قطعه مشکوکی هم داغ نمیکنه

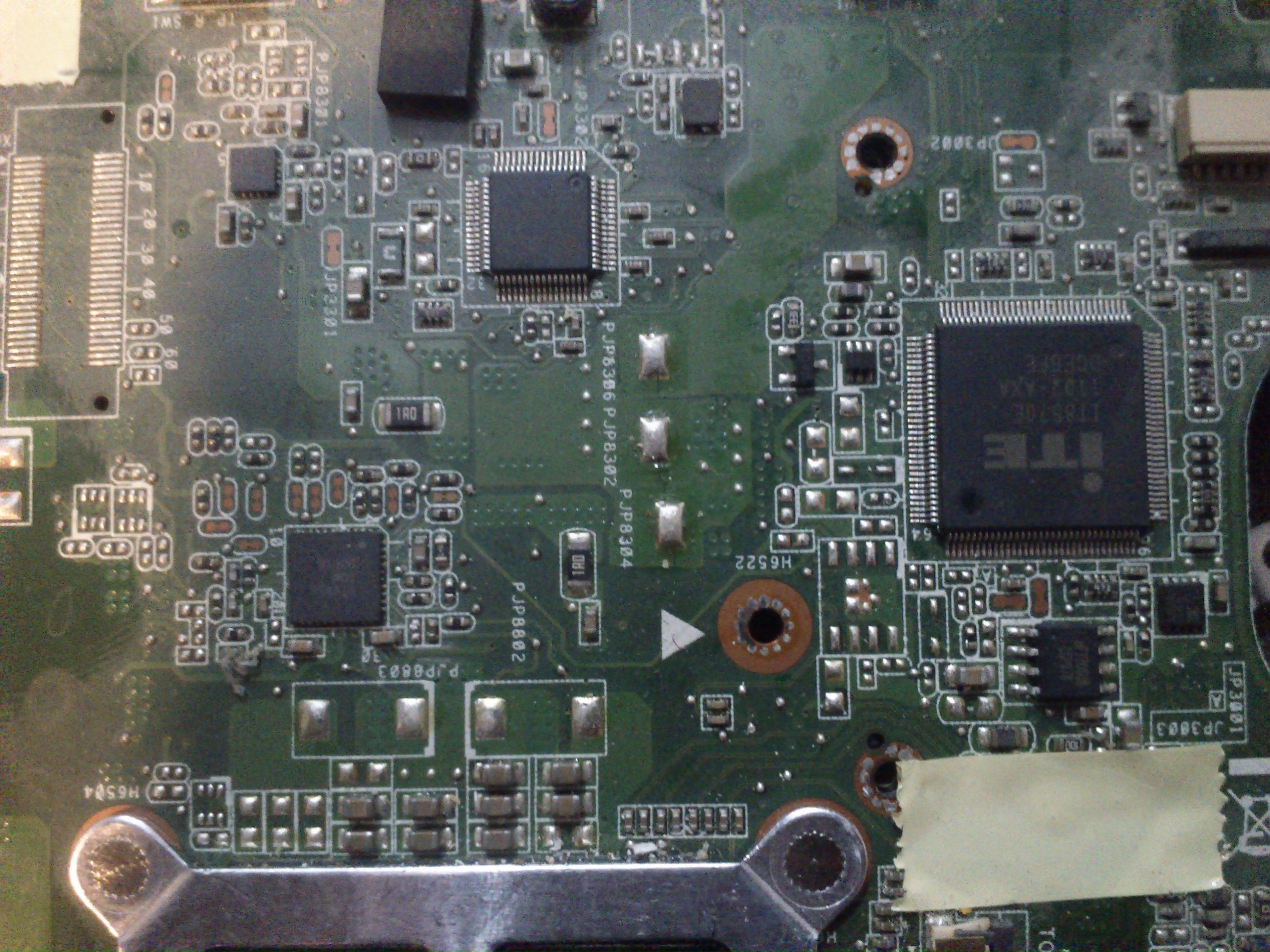

مدل ای او هم
IT8570E
هست که تو شماتیک خود ای او نوشته قابل پروگرام

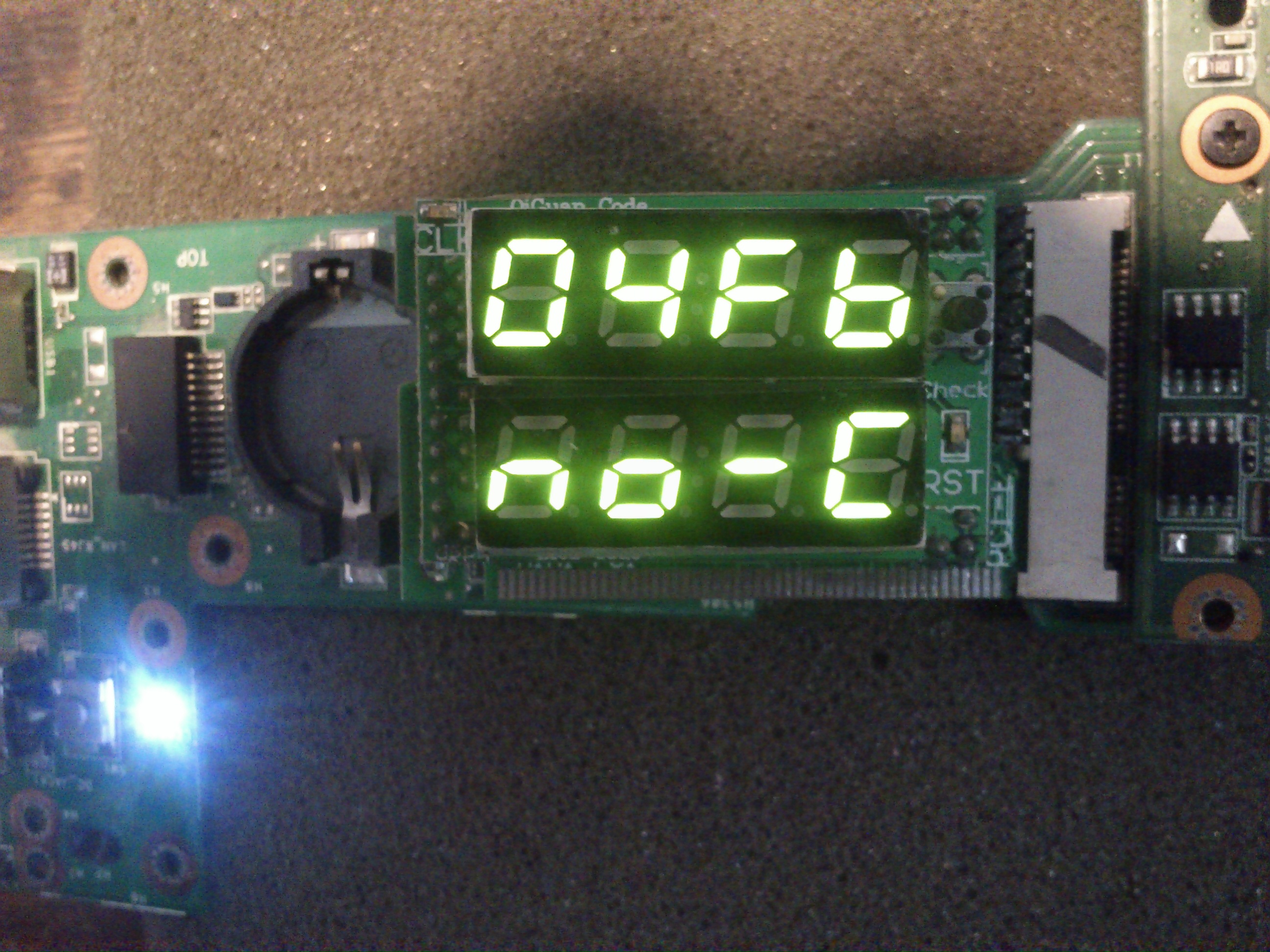

کد دیباگر هم تو عکس هست



با سپاس



[Prid]

اگه میتونید فایل بایوس لب تاب رو ضمینه کنید ممنون میشم



[khelane]

اگه میتونید فایل بایوس لب تاب رو ضمینه کنید ممنون میشم

جواب داده شد تو پی وی

دوستان امروز هرکاری که به نظرم رسید رو انجام دادم دوباره مرور کامل در عیب یابی رو انجام دادم فایل بایوس رو هم یکی از دوستان لطف کردن برام فرستادن که ازشون سپاس گذارم ولی تصویر نداد
نظرم رو io هست ولی یه سوال واسم پیش اومده تو نت گشتم یه شماتیک ازش پیدا کردم مال ورژن 2 بود که در کنار ای سی ای او نوشته بود میتونه قابل پروگرام باشه !
ولی یه فایل بایوس هست و دارم
ممنون میشم راهنمایی کنید
با سپاس



[AMD]

این بایوس هم تست کن
[hide]pass=omd[/hide]



[khelane]

ممنون از شما عزیزان
دیروزی بازم بایوس رو روی دوتا ای سی زدم و تست کردم بازم همینطوری بود
مین روشن بود و در حین روشن بودن یه چندقیقه ای تلفنی با یکی از مشتریان صحبت میکردم در حین صحبت کردن دستم رو روی ای سی های میزاشتم ببینم کدومشون بیش از حد داغ میشه متوجه یه ای سی شدم بالای ای او که خیلی داغ میکرد بعد از 7 8 ثانیه دیگه نمیتونستم دستم رو روش نگه دارم یه نمونه دیگه از همین ای سی پشت برد بود تست مقایسه ای انجام دادم اون دماش نسبت به این خیلی خنک تر بود

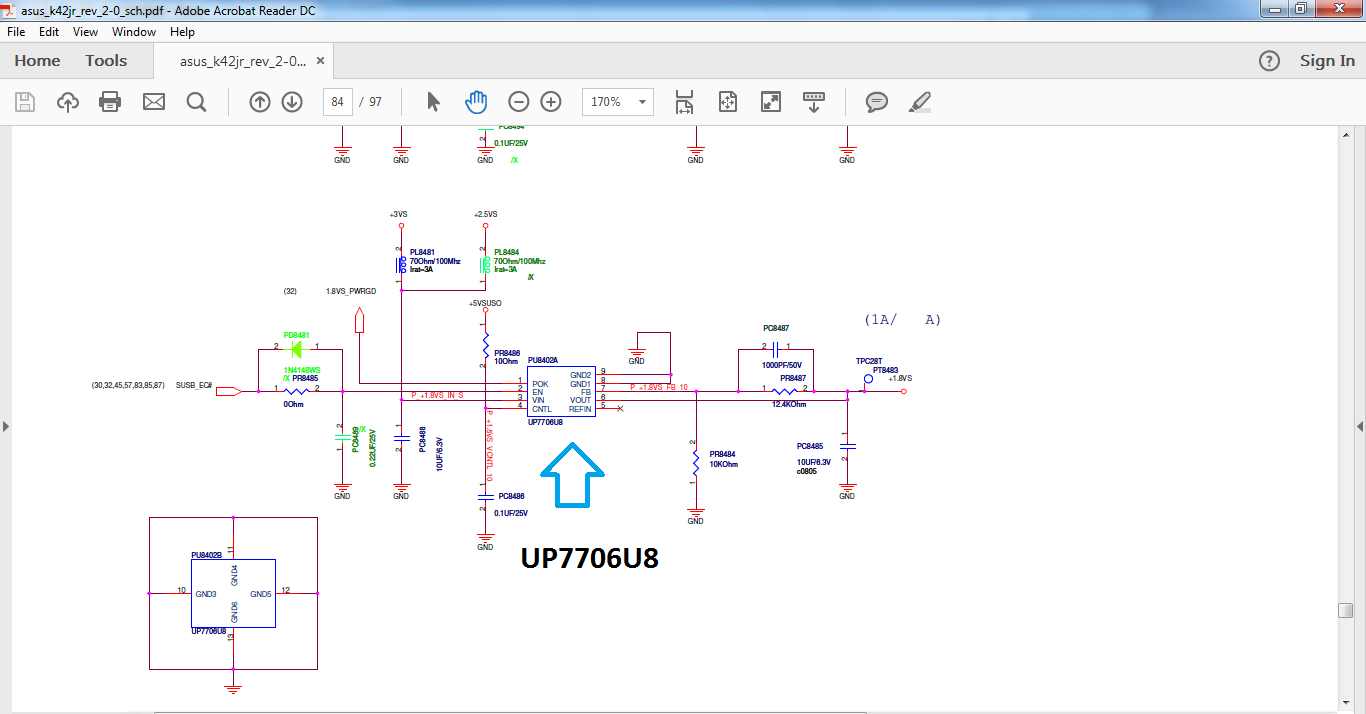

شماتیکش رو دیدم و طبق اون روی بردهای اوراقی گشتم چیزی مشابه یا خودش رو پیدا نکردم
ببینم فردا یا پس فردا بگردم کسی داره گیرش بیارم بعد از تعویض نتیجه رو اعلام میکنم



با سپاس



[khelane]

سلام
از همکارا لطفا کسی از این ای سی نداره یا مشابه اش

UP7706U8

با سپاس



[AMD]

اینجا موجود داره
[hide]UP776U8 | Chipset-IC | چیپست آی سی | Chip چیپ | UPI | SOP-8[/hide]



[khelane]

ممنون فردا یه زنگ بزنم ببینم چی میگن



[khelane]

سلام
قطعه رو پیدا کردم و نصب کردم مشکل قطعه مشکل دار این بود که ولتاژ 3و3 نداشت بعد از تعویض این مشکل برطرف شد و با یه بار بایوس دیگه درست شد
بعد از بایوس یه 10 ثانیه بعد تصویر میداد وقتی تصویر داد از طریق محیط بایوس اپدیتش کردم و این مشکل هم برطرف شد
با سپاس



[AMD]

ممنون بابت اعلام نتیجه . تاپیک قفل میشه /
