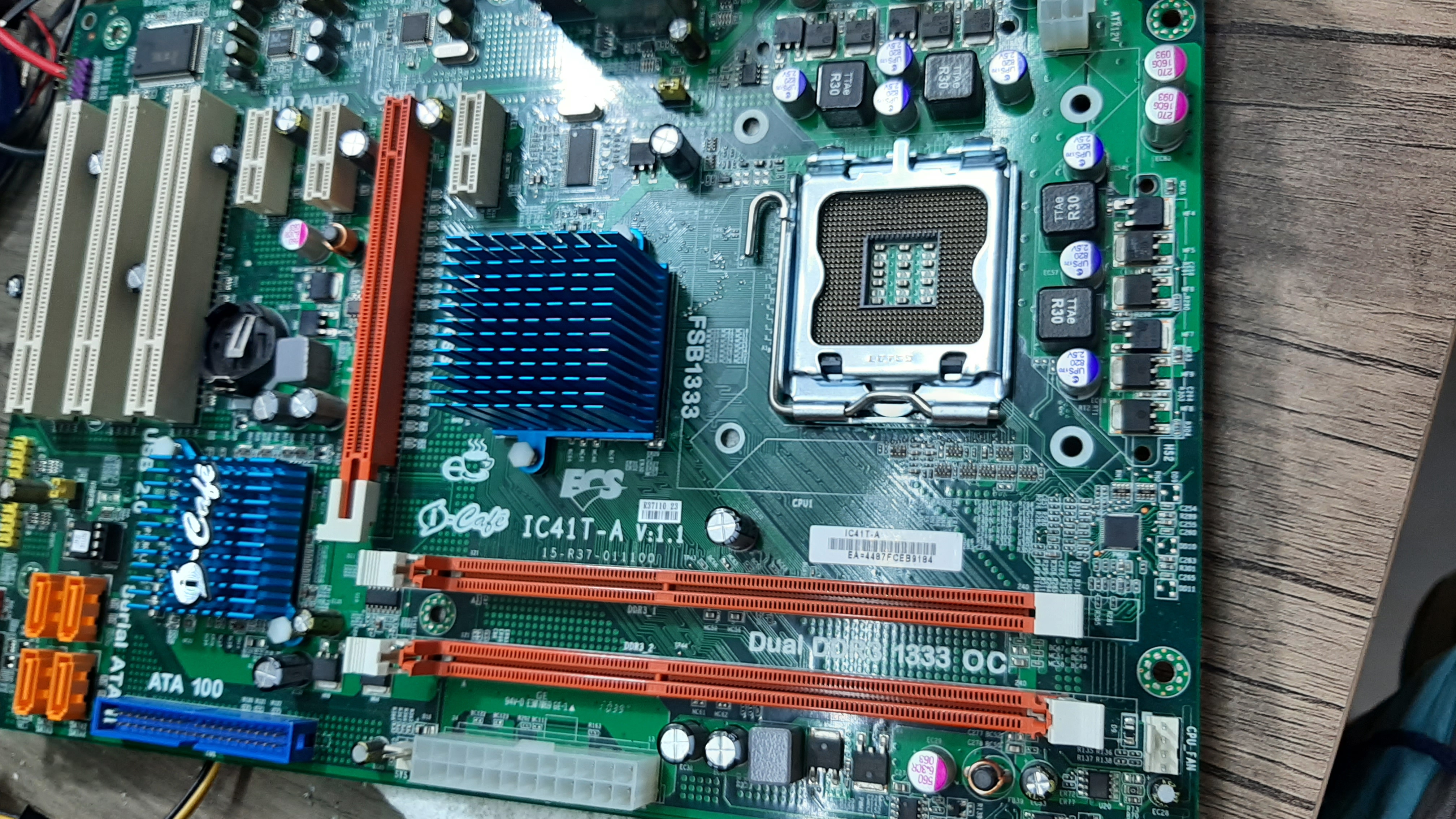

با سلام مادربورد فوق با این مشکل اومده که تصویر ندارد و در مرحله اول ولتاژ گیری کردم ولتاژ رزخقث موجود بود با این تفاوت که پایه گیت برخی از ماسفت ها 10 ولت رو داشتند و برخی صفر ولت داشتند ولی 1.02 ولت خروجی موجود بود و cpu گرم میشد.

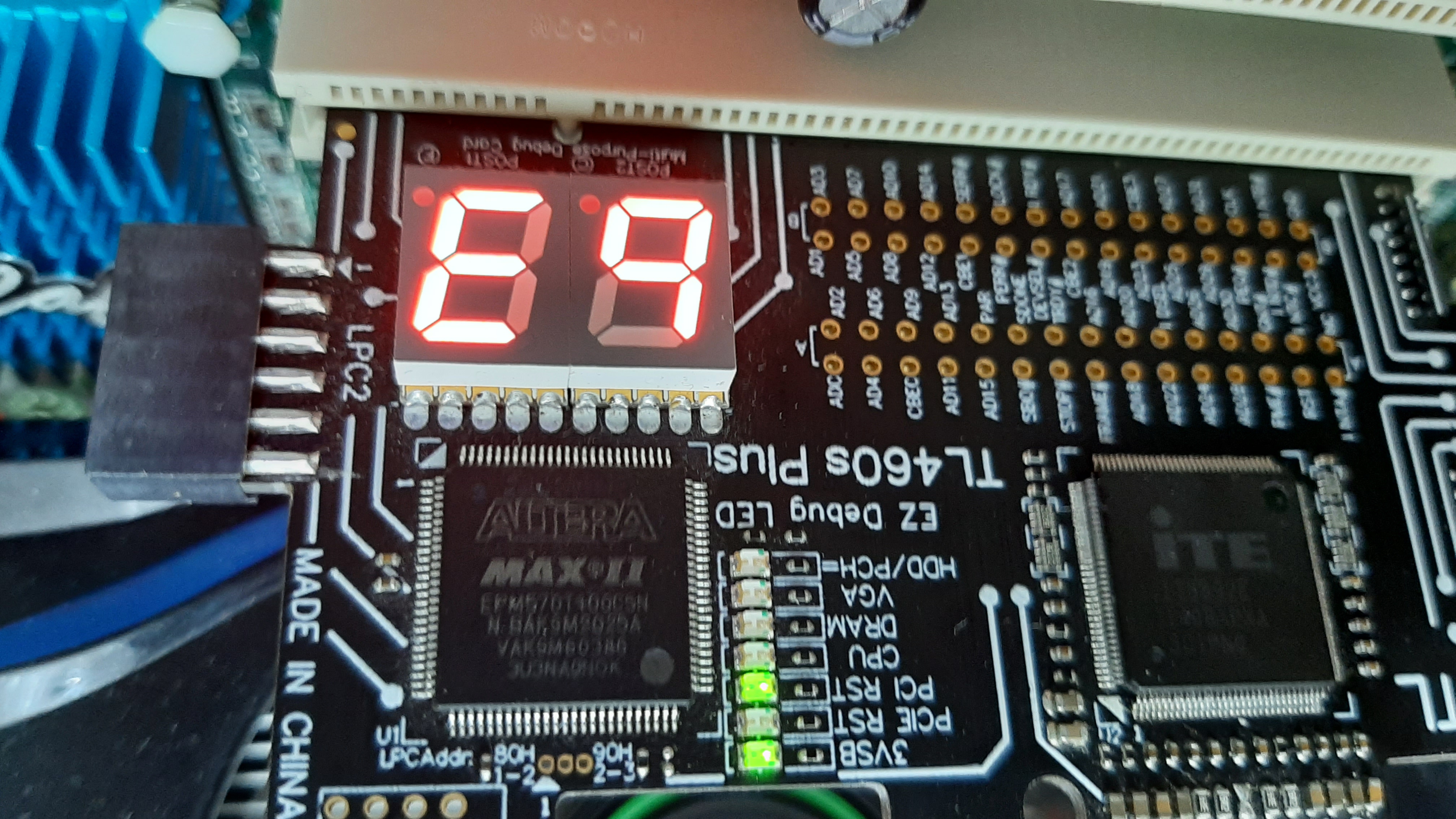

ولتاژ 1.2 ولت پل شمالی و 3.3 و 5 ولت io و 3.3 ولت ورودی کلاک و خروجی 1.7 ولت کلاک رو داشتم.و ولتاژ پایه اسلت رم همگی بجر ولتاژ reset و sda رو داشتم و روی دیباگر کد b1 . b 2 . b3 با چراغ روشن 3vsb و pci rst و چراغ چشمک زن قرمز vga بود و سه بوق ممتد مادربورد داشت.
ولی ی دفعه سرعت فن cpu کم شد و بررسی کردم دیدم vcore و ولتاژ پل شمالی و خروجی 1.7 کلاک رو ندارم.

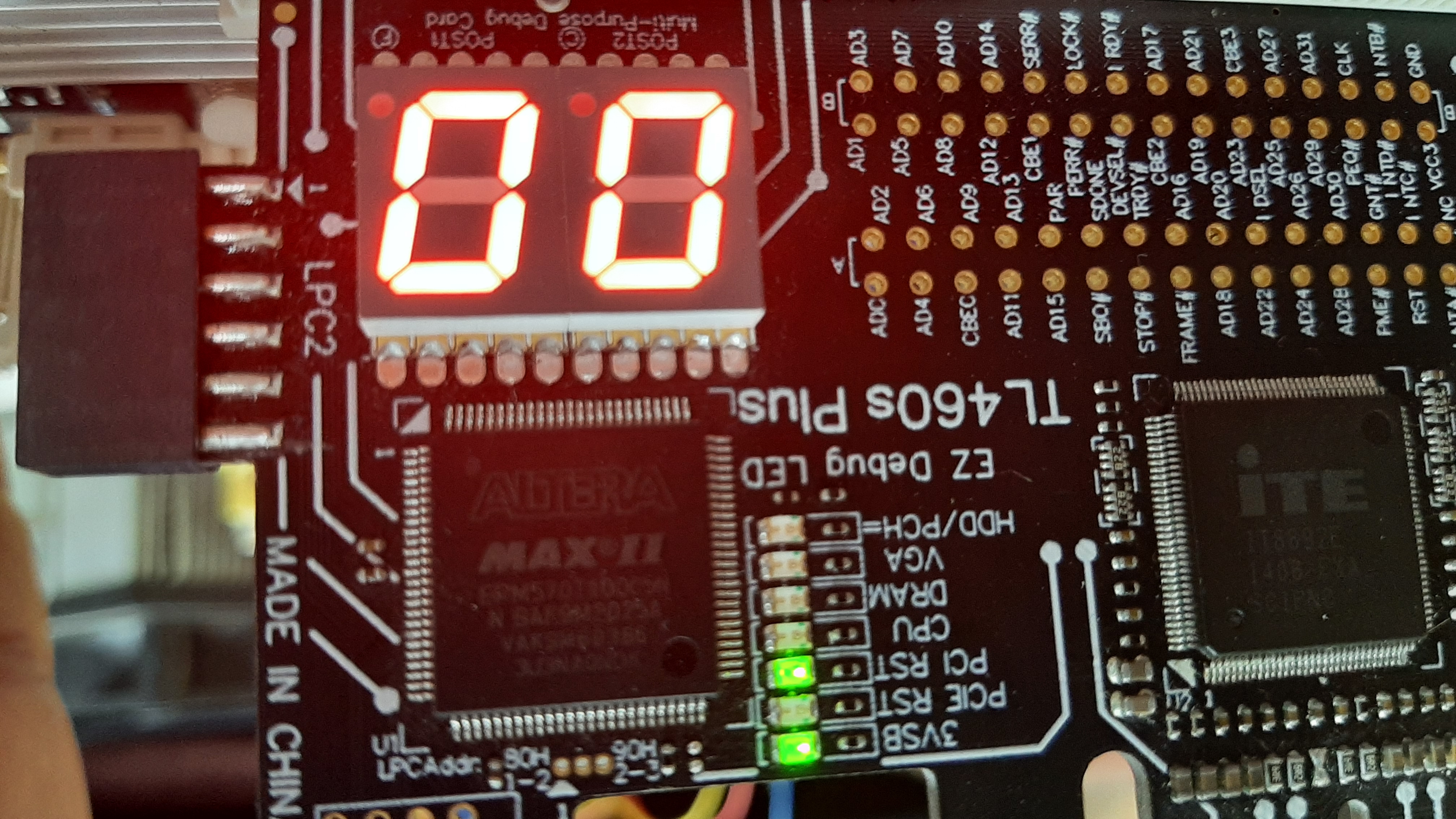

و اینکه روی دیباگر کد 0.0 و فقط چراغ 3vsb دارم
و ولتاژ های اسلت رم به ترتیب زیر میباشد.
پایه 1 که vdq هست 0.75 ولت ---- پایه 67 که vca هست 0.75 ولت ---- پایه 120 و 240 که vtt هست 0.75 ولت
پایه 118 که scl هست 3.3 ولت ---- پایه 168 که reset هست بجای 1.5 ولت صفر ولت دارم.--- پایه 170 که vdd هست 1.5 ولت---- پایه 236 که vdd spd هست 3.3ولت دارم
پایه 238 که sda هست بجای 3ولت 0.25 ولت دارم.
با وجود ولتاژ vtt پس پل شمالی سالمه
ممنون میشم اگه شماتیک یا برد ویو دارین اشتراک بذارین و کمکم کنین.
تشکر.
