با سلام خدمت همکاران محترم و اساتید عزیز.

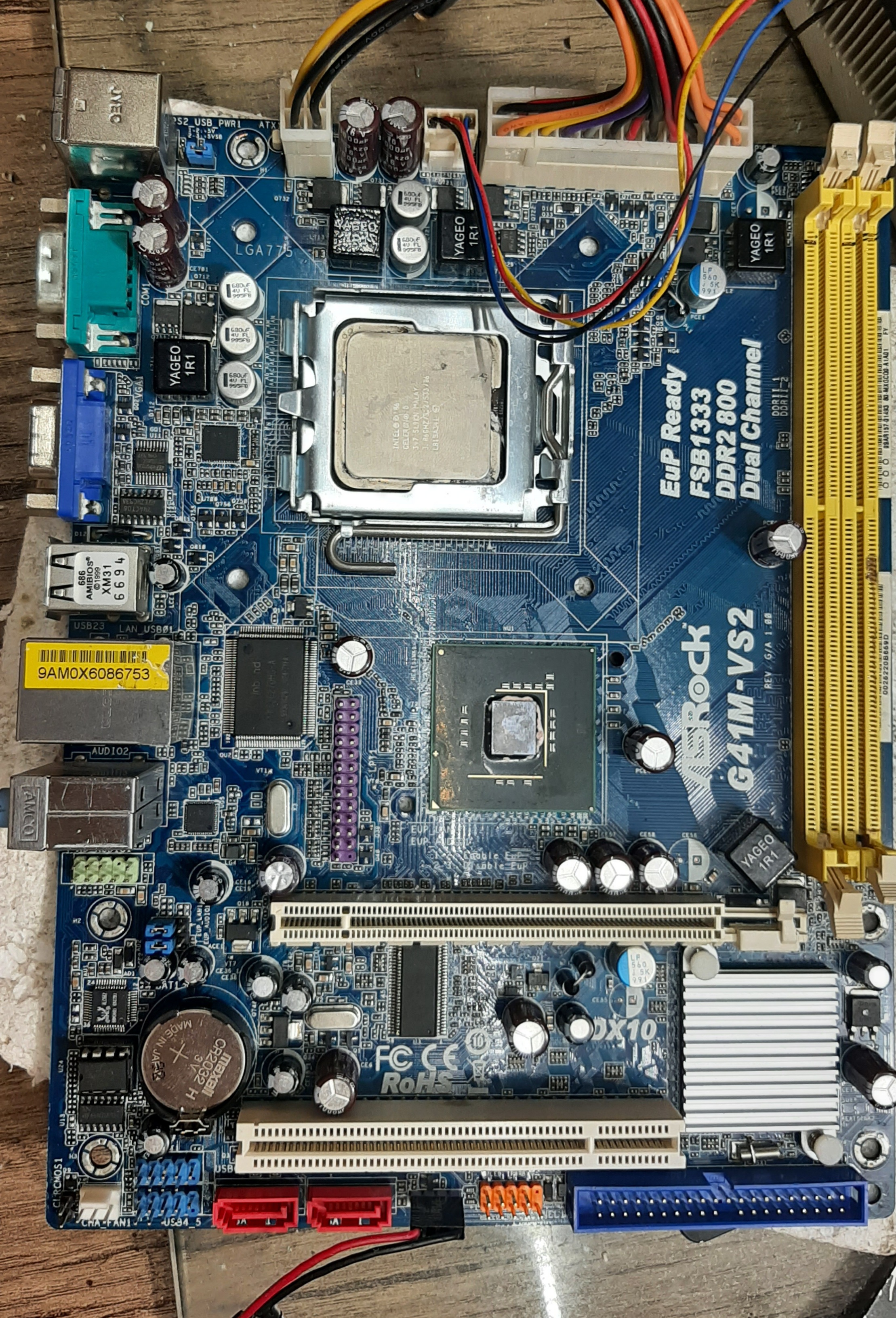

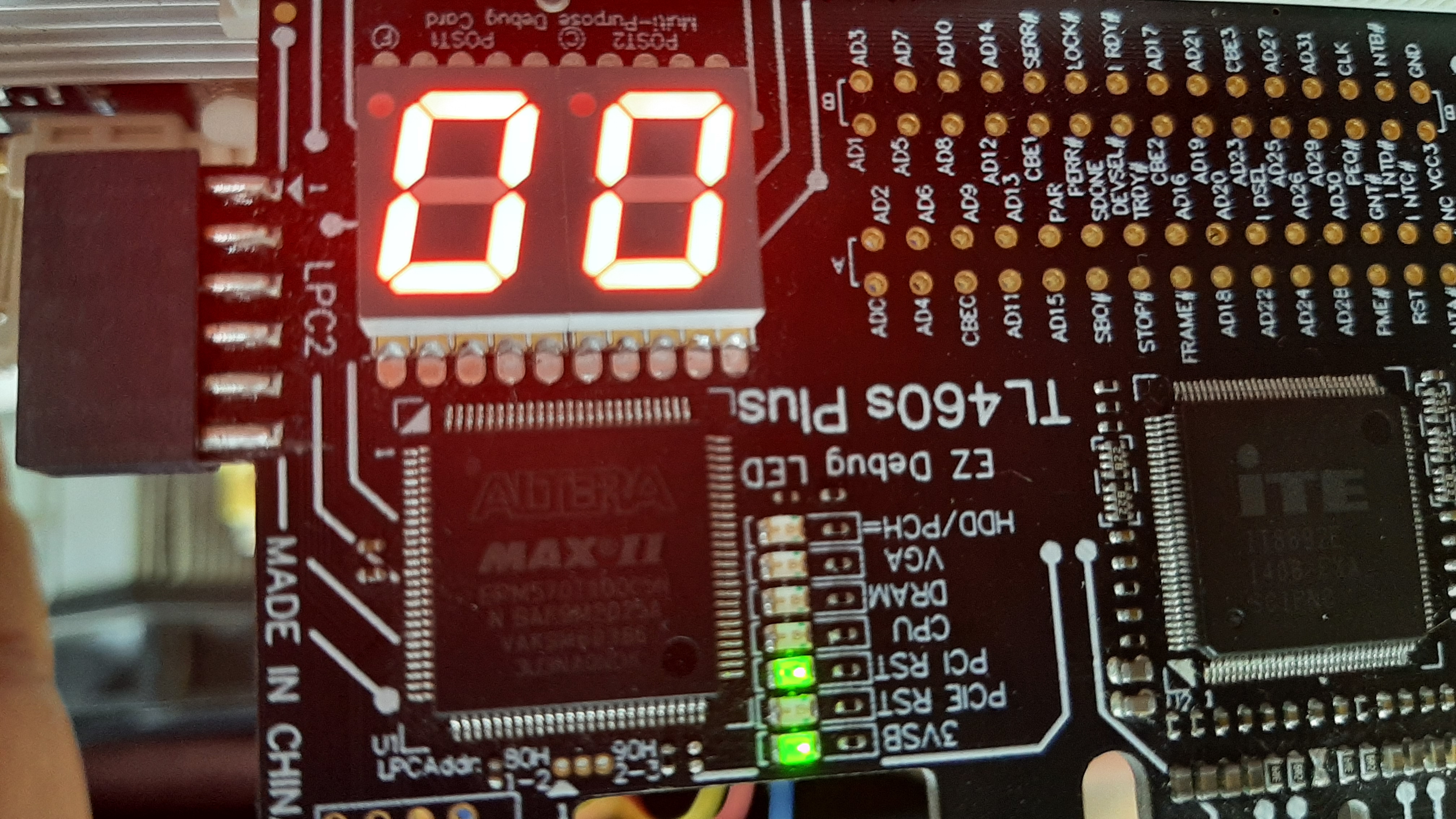

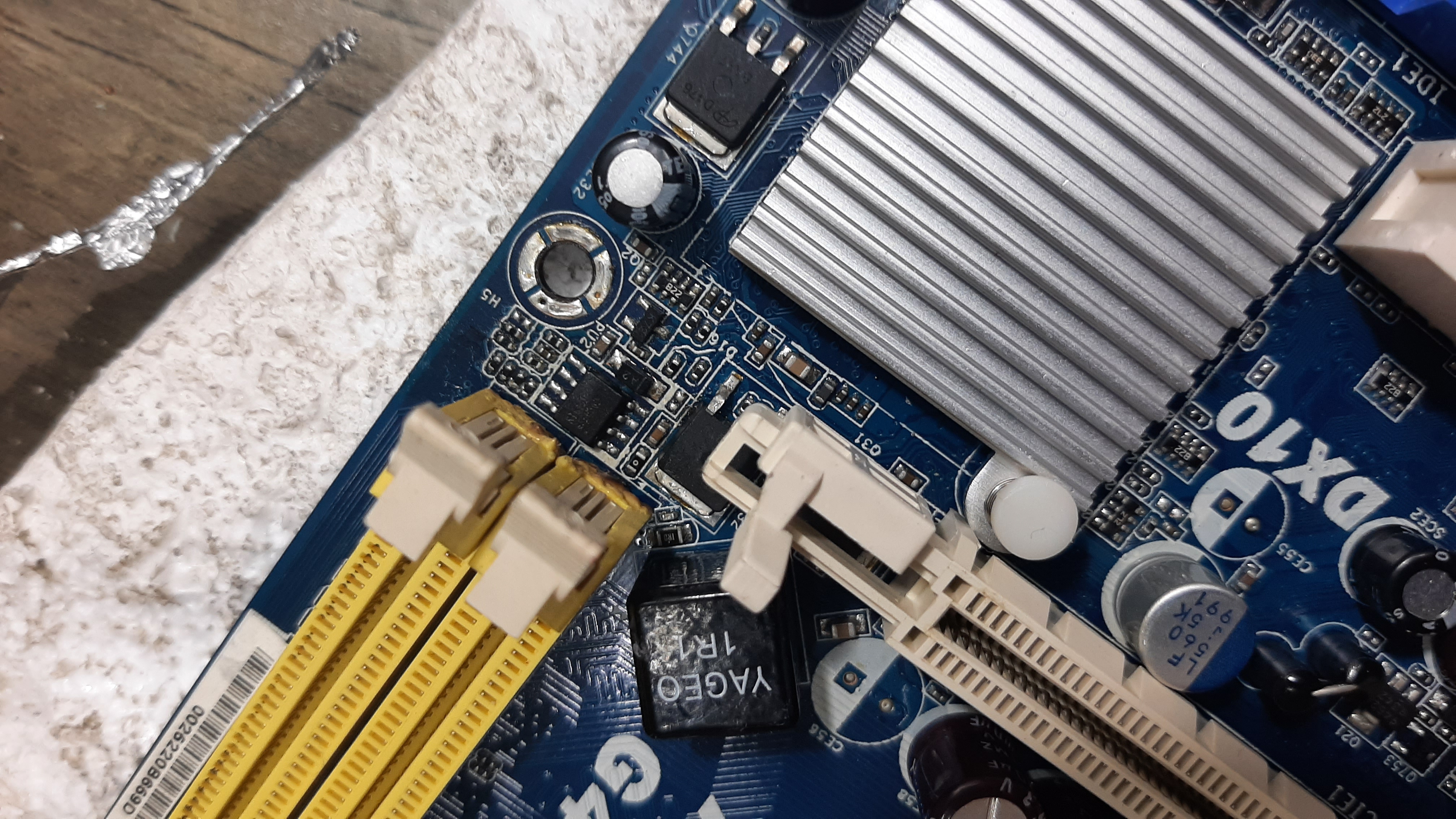

مادربورد فوق با عنوان تصویر ندادن برا تعمیر آوردن.مادربورد روشن میشه و ولتاژهای vcore - vram - و تمامی ولتاژ های 0.9 , 1.8 , 3.3 روی پایه های 1 و 53 و 119 و 120 و 238 اسلت رم رو دارم و روی پایه 14 pci هم ولتاژ 3.3 و 3.3 ولت ورودی و 1.7 خروجی کلاک رو دارم. ایسی بایوس رو دادم پروگرام کردن بازم اوکی نشده.ولی روی دیباگر کد 0.0 نشون میده که اتصالی دارم. و 3 ولت و pci-rst روشنه. بالای پل جنوبی دوتا فت دارم که از اونجا برا پل شمالی 1.05 ولت میده.
نکته مهم اینه که پایه های گیت و 8 ایسی rt8105 که این فت ها رو کنترل میکنه به هم اتصال نشون میده و با خارج کردن سلف پل شمالی این اتصالی از بین میره.
و اینکه روی چیپ شمالی ، بین دوپایه خازنها برخی 10 اهم نشون میده و برخی 400 اهم.الان نمیدونم چیپ سوخته یا نه ولی اگه چیپ سوخته باشه من نباید ولتاژ قسمت رم رو داشته باشم.
ممنون میشم راهنماییم کنین.
