سلام

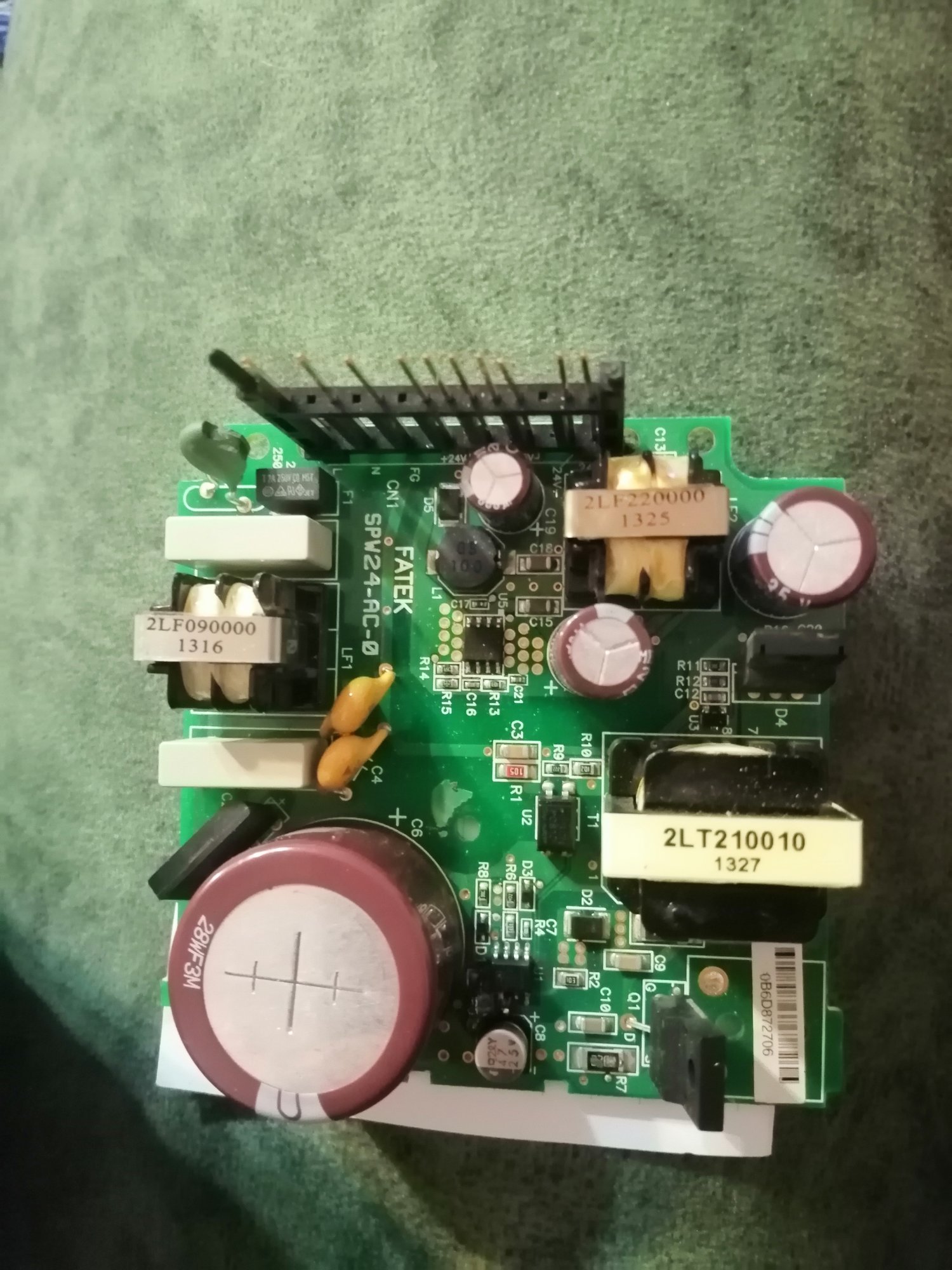

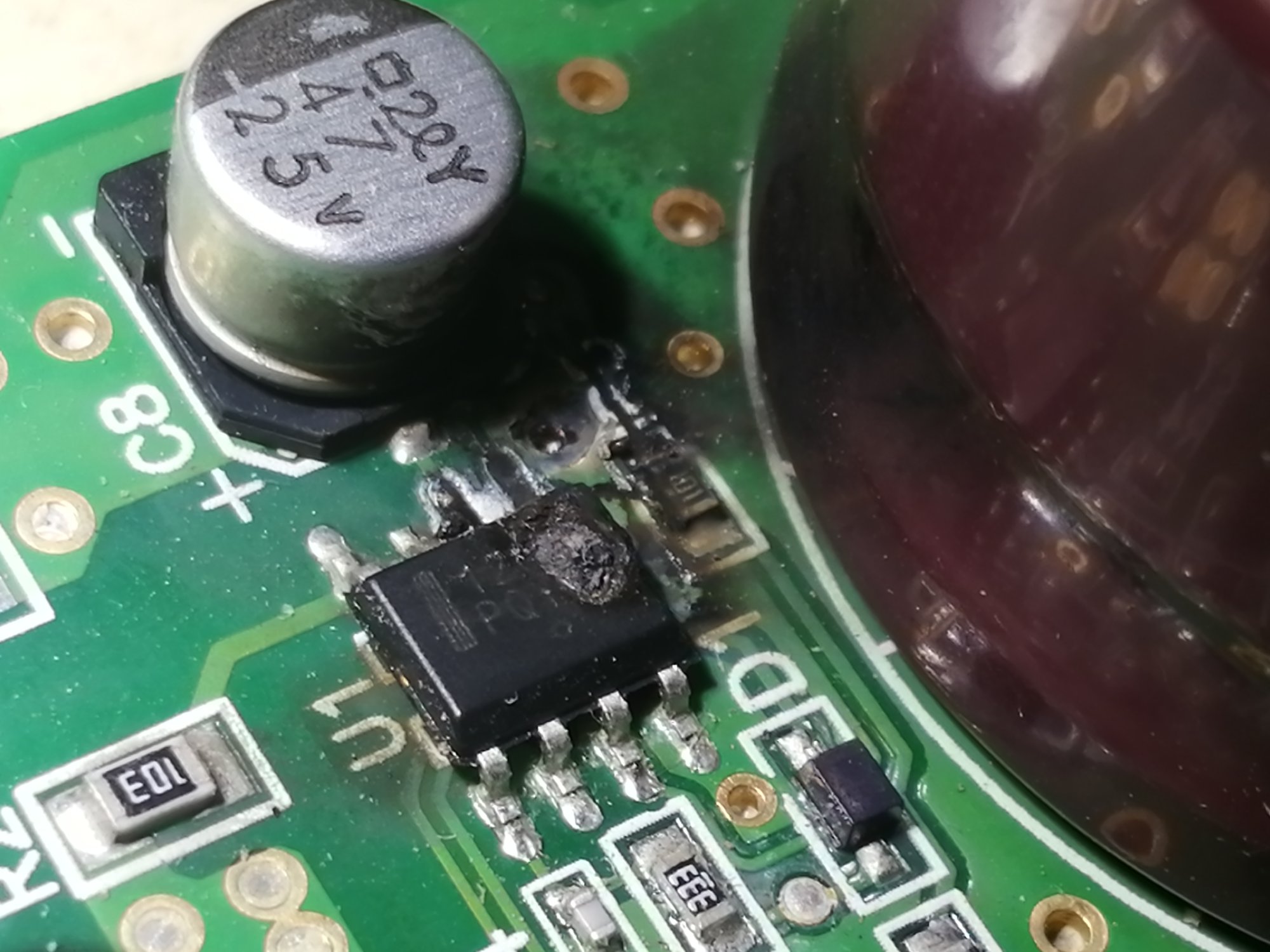

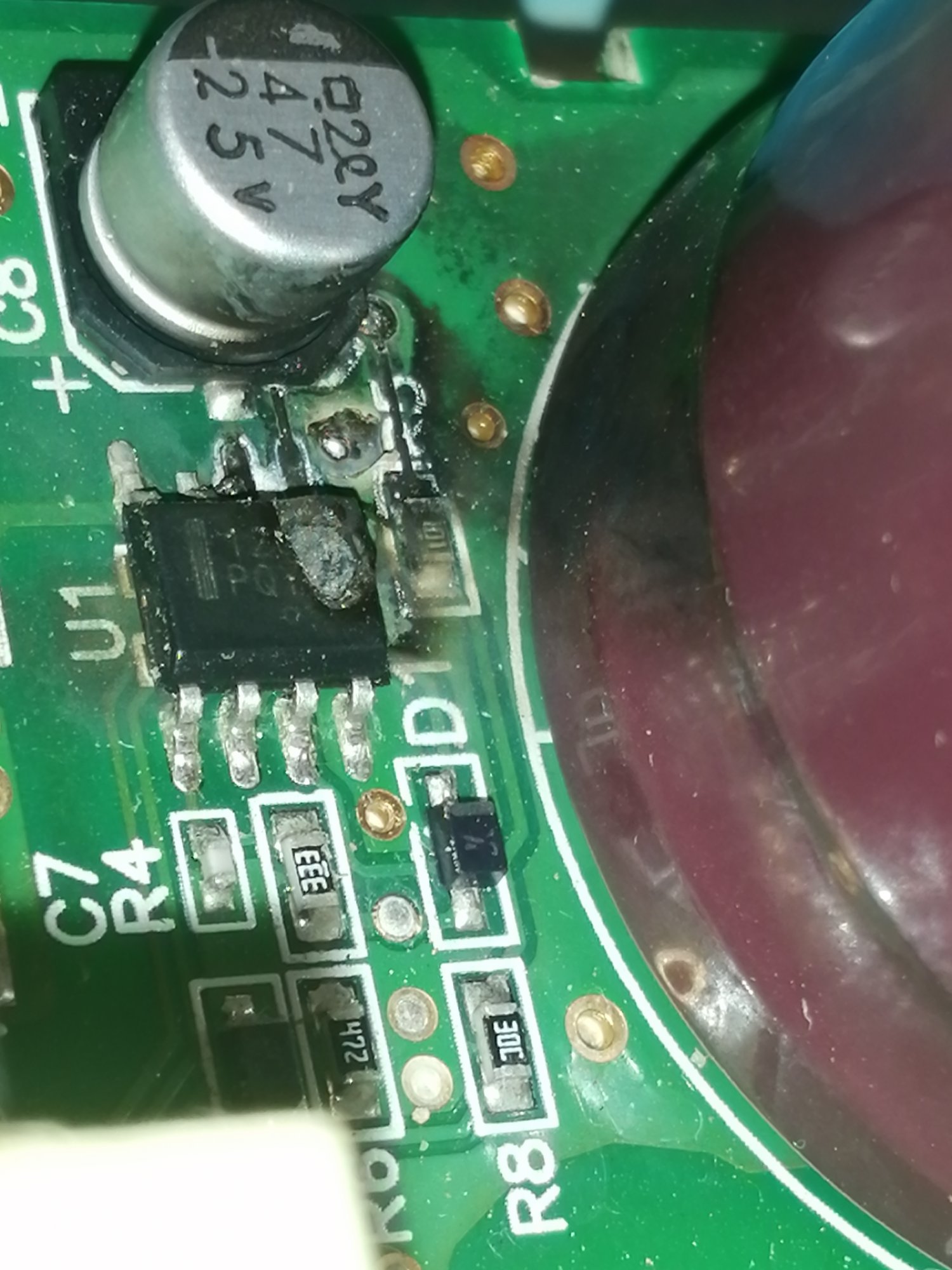

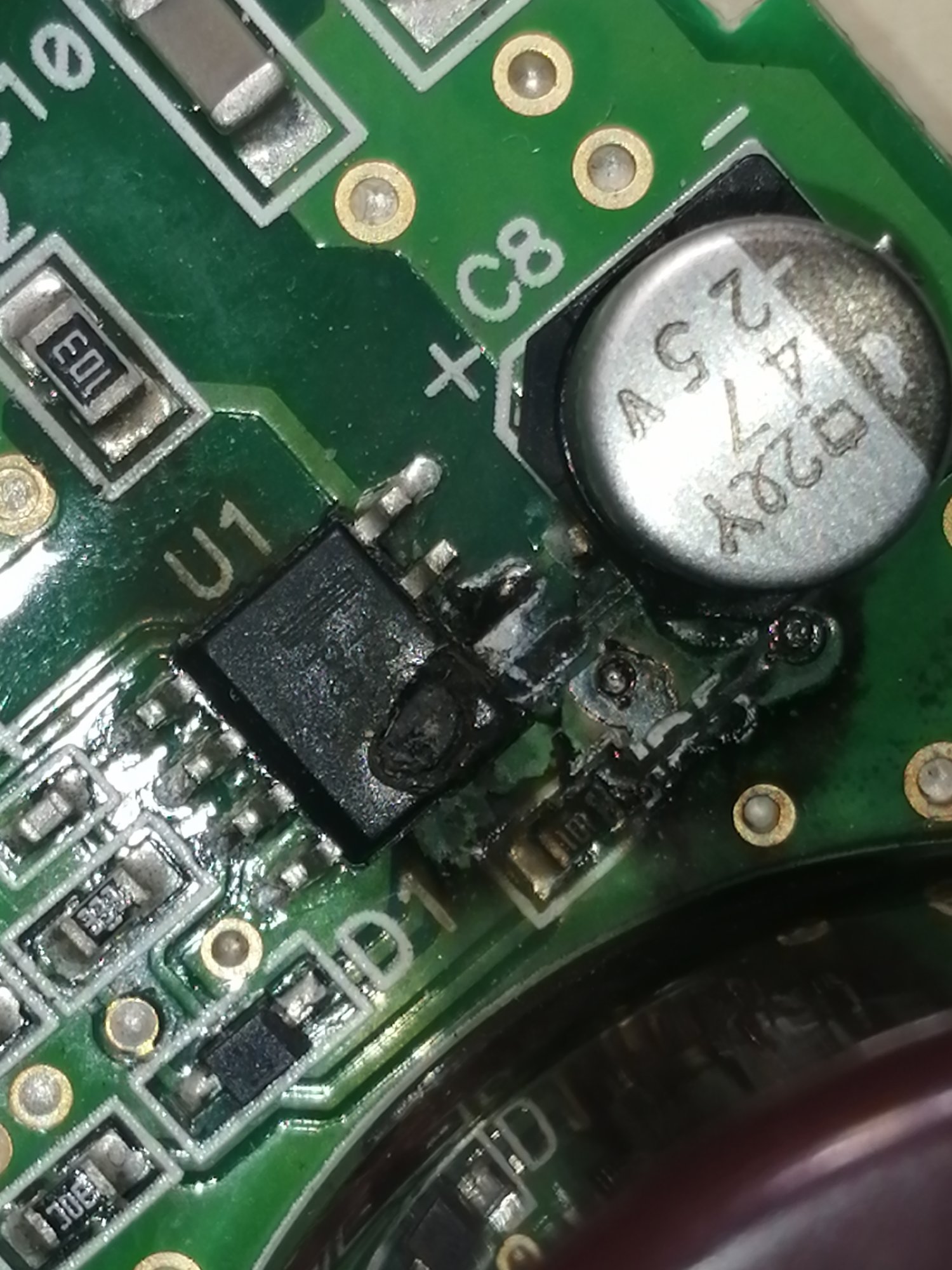

ابتدا تشکر کنم بابت ارسال تصاویر؛ ولی متاسفانه علیغمی که تصاویر رو از نزدیک گرفتید و کیفیت خوبی داره؛ اما به چند دلیل بازم نتونستم مسیرها رو دنبال کنم.
اول اینکه دود و سیاهی ناشی از ترکیدگی قطعه؛ اجازه نمیده بخش از مسیر مشخص باشه. لذا بهتر بود تصاویری هم بعد از تمیز کردن برد ارسال میفرمودید.
دوم اینکه زاویه دید تصاویر به شدت محدو هست و مثلا نمیشه دنبال کرد که آیا پایه ۱ بعد از گذر از مقاومت R2 آیا وارد ترانسفورمر شده و یا بهجای دیگه رفته.
حتی امکان اینکه GND رو روی تصویر مشخص کرد وجود نداره.
و سوم اینکه تصویر از پشت برد نذاشتید.

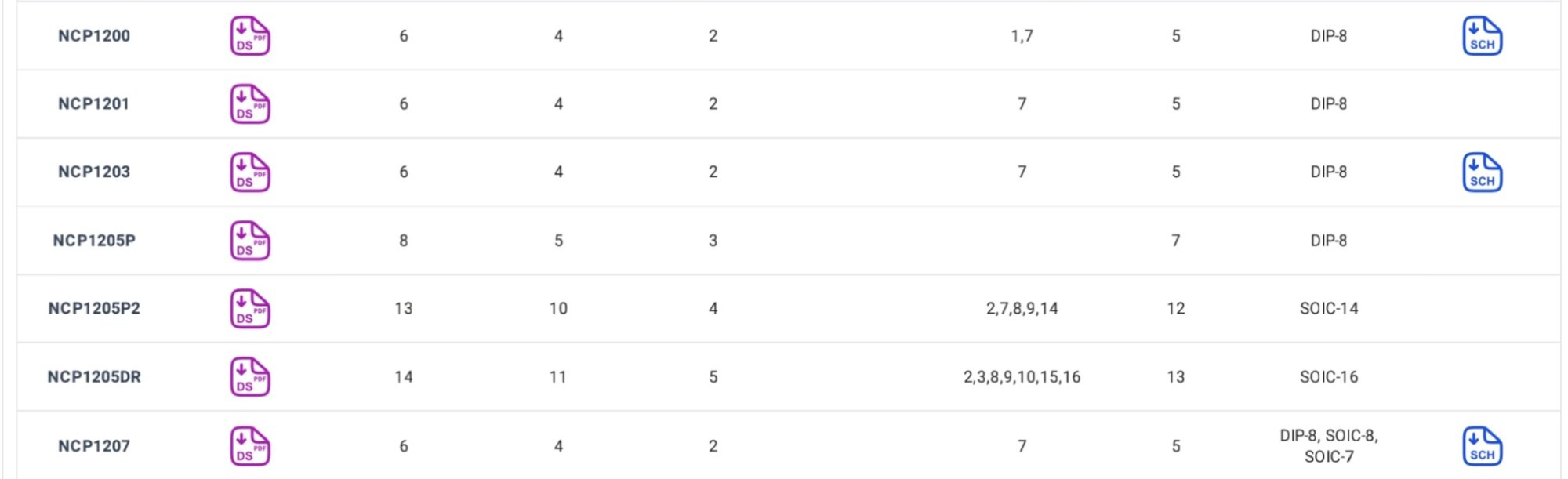

با اینحال بصورت دست و پا شکسته و تا جایی که امکان داشت به نظر میرسه NCP1207 تا حدی شبیه باشه؛ لیکن نمیشه قطعی گفت.
لذا اگر براتون امکان داره
۱- کارکرد هر پایه رو مشخص کنید.

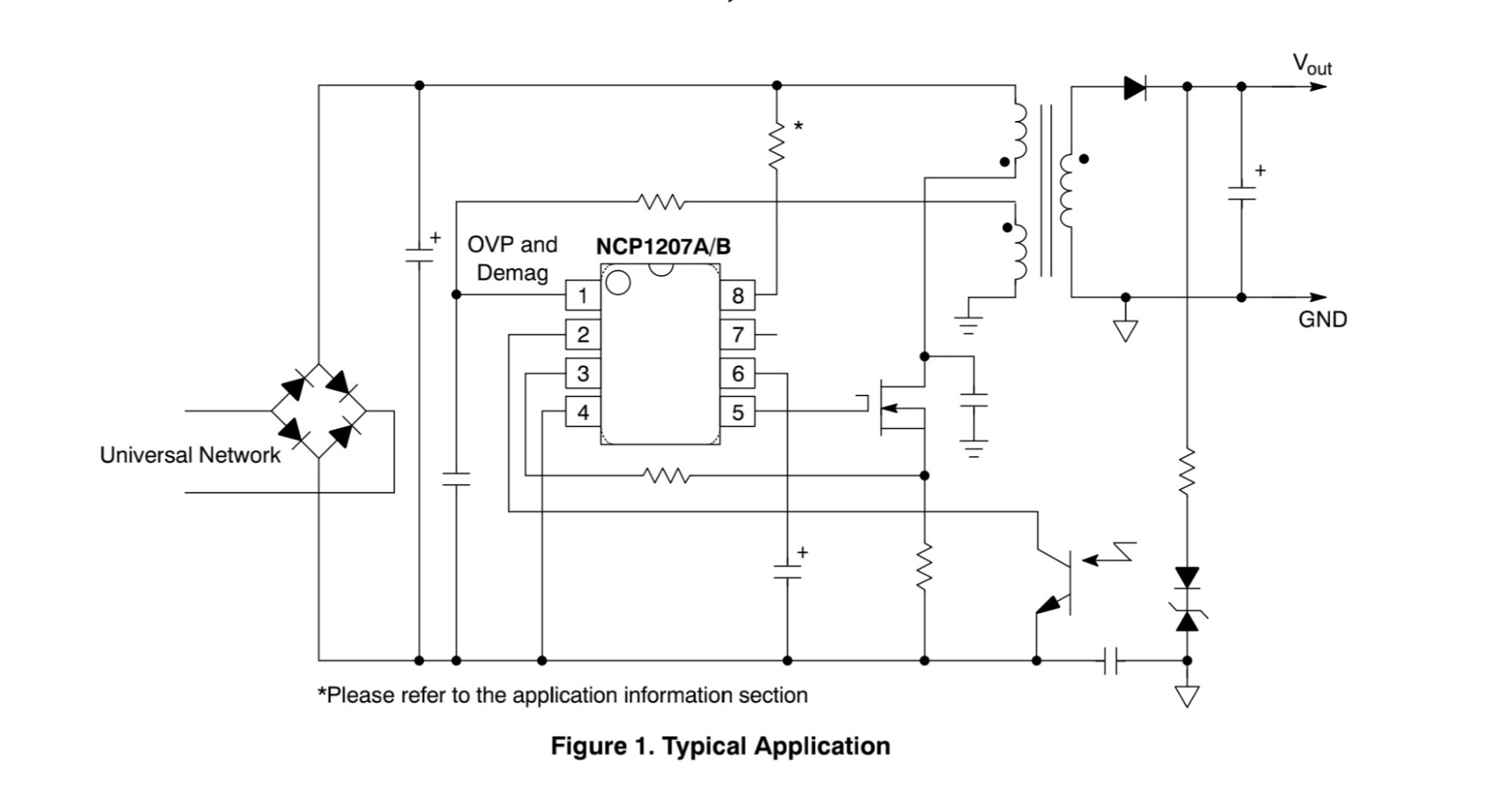

۲- با توجه به تصویر زیر، شباهت شماتیک رو با برد خودتون انطباق بدید.
۳- و اگر هیچکدوم از دو راه بالا براتون امکان نداره؛ تصاویری بر اساس آنچه عرض شد ارسال بفرمایید تا بتونیم مسیر هر پایه رو به درستی دنبال و تحلیل کنیم و به عبارتی بشه کارکرد هر پایه رو مشخص کرد.

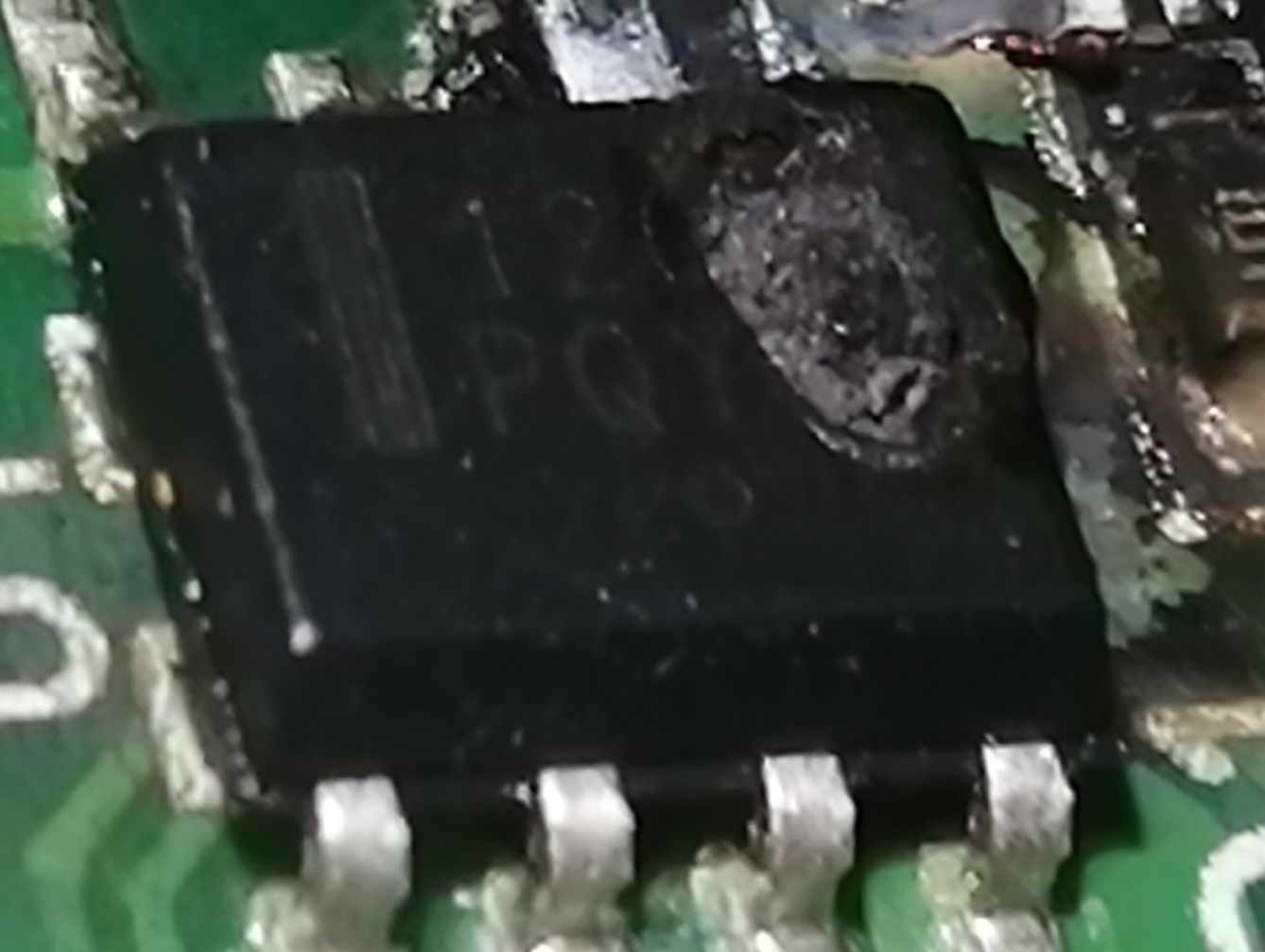

۴- ضمنا اگر آیسی رو هم از محل خودش خارج کرده و مجددا تصویری تهیه و ارسال کنید نیز مکمل کار هست که نتیجه بهتری داره.
مشاهده فایلپیوست 216574
ضمنا دیتاشیت NCP1207 پیوست شد.
