درخواست: تشخیص نوع قطعه و محل اتصال آن در مادربرد لپ تاپ asus N53sv

[reza.kangan]

با سلام خدمت دوستان . مادربرد لپ تاپ asus n53sv یکی از قطعاتش (ای سی شش پایه ) پریده و در مادربرد جای آن کنده شده .
دوستان اگه دیتاشیت و محل اتصال پایه های این قطعه ( چون جای خودش اصلا قابل استفاده نیست) در مادربرد دارند لطفا راهنمایی کنید.
نقشه این مادربرد پیدا نکردم. اگه دوستان دارند ممنون میشم بهم بدید.

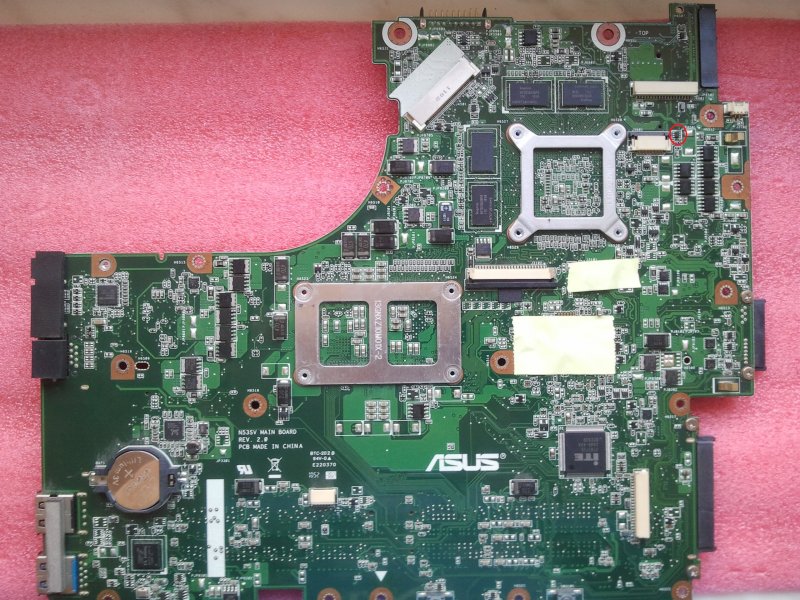

عکس مادربردasus n53sv



[cybernova]

دوست خوبم
در صورت امکان محل هایی که روی برد مد نظرتون هست رو با علایم روشن و یا رنگ زرد مشخص کنید و همچنین شماره فنی نوشته شده بر روی برد ( اگه وجود داشته باشه ) تا پیدا کردنش راحت باشه .بفرمائید اینم شماتیک این مدل .
موفق باشید .



[reza.kangan]

سلام و ممنون .
قطعه موجود نیست . جای قطعه کاملا معیوبه امکان لحیم کاری نیست .گفتم شاید بشه به جاهایی دگه سیم کشی کنم .
مادربرد مشکل روشن شدن داشت که خازنی در زیر سوکت سوخته بود عوض کردم . مادربرد روشن میشه به احتمال چون چیپ و سی پی یو داغ میکنه و دو چراغ روی برد روشنه ولی فن پاور چرخش نداره
و تصویر ندارم. احتمال میدم از همین ای سی 6 پایه باشه چون مشخصه سوخته و گم شده.



[reza.kangan]

قطعه با رنگ قرمز مشخص کردم .



[reza.kangan]

فایل ارسالی ایراد داره دوست من . مجدد لطف کنید



[cybernova]

دوست خوبم
عذر تقصیر .بخاطر اختلال در سرویس دهی اینترنت مخابرات فایل ناقص آپلود شده .مجددا در همان پست فایل سالم رو آپلود کردم .
موفق باشید .
