با سلام
قربان یه برد کنترل موتور دی سی درایو برشکاری سازندش شرکت گام الکتریک است که ایسی که تولید pwm میکنه را شمارش را پاک کرده توی تموم برد ها این کار را کرده که کسی نتونه تعمیر کنه
ولی من باید به کمک شما و یا همکارانی که به شمارش پی بردند این کار را انجام بدم خواهش میکنم کمکم کنید

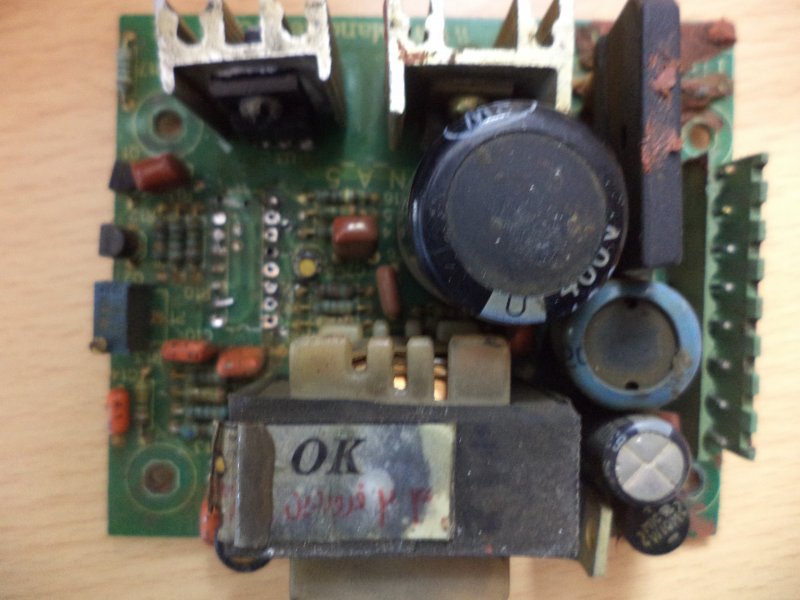

تصویر از برد ارسال میکنم
این برد طبق تصویر 8 ترمینال داره که
1و2 ورودی 220 ولته - که وارد ترانس میشه برای تغذیه قسمت کنترل و....که با رگولاتور 12 رگوله میشه
و همچنین ولتاژ300 + برای قسمت سوئچینگ.............
3و4 ولتاژ نیم پل و بی کار است
5و 6 خروجی برد که وصل میشه به ارمیچر موتور -و استاتور یا بالشتکش آهن ربا دائم
7و8 وصل میشه به پتانسیومتر برای کنترل
اگه دوستان قبلا پی به شماره ایسی بردند اعلام کنند متشکرم
و اگر میشه نقشه یه بردی برا یکنترل موتور کار کنه ارسال فرمایند
و
قربان یه برد کنترل موتور دی سی درایو برشکاری سازندش شرکت گام الکتریک است که ایسی که تولید pwm میکنه را شمارش را پاک کرده توی تموم برد ها این کار را کرده که کسی نتونه تعمیر کنه
ولی من باید به کمک شما و یا همکارانی که به شمارش پی بردند این کار را انجام بدم خواهش میکنم کمکم کنید
تصویر از برد ارسال میکنم
این برد طبق تصویر 8 ترمینال داره که
1و2 ورودی 220 ولته - که وارد ترانس میشه برای تغذیه قسمت کنترل و....که با رگولاتور 12 رگوله میشه
و همچنین ولتاژ300 + برای قسمت سوئچینگ.............
3و4 ولتاژ نیم پل و بی کار است
5و 6 خروجی برد که وصل میشه به ارمیچر موتور -و استاتور یا بالشتکش آهن ربا دائم
7و8 وصل میشه به پتانسیومتر برای کنترل
اگه دوستان قبلا پی به شماره ایسی بردند اعلام کنند متشکرم
و اگر میشه نقشه یه بردی برا یکنترل موتور کار کنه ارسال فرمایند
و
