تشخیص سیم های 110 و 220 ترانس سه سیمه

[ic1]

با سلام خسته نباشید

یک ترانس دارم که ورودیش سه سیمه هست و الان نمیدونم که کدوم سیم مشترک و کدوم 110 و 220 هست
لطفا بگید که چطور با مولتی متر تشخیص دهم ؟

با تشکر​



[ajamee]

همگاری گرامی هر چقد ر اهم بیشتر باشد 220 است مثل :اگر سیم قرمز و سیاه اهم 56 و سیم زرد و سیاه اهم 100 را نشان بدهد 100 اهم 220 ولت است



[yousefi]

باسلام
با اهم متر مقاومت هرکدام از سیمها را نسبت به هم اندازه میگیریم هر کدام از سرها که مقاوت ان نسبت به دیگری بیشتر یا دو برابر بود ورودی 220میباشد



[ic1]

با سلام از راهنمایی اساتید

یه سوال دیگه هم در مورد ترانس داشتم که دیگه براش تاپیک نزدم
قبلا یه روشی دیدم که با استفاده از ابعاد سطح مقطع توان تقریبی ترانس رو بدست می اورد
تا حدودی یادم رفته

مساحت سطح مقطع هسته به توان 2 ؟
ممنون میشم اگر فرمول دقیق باشه بیان کنید

با تشکر



[yousefi]

با سلام
برای بدست اوردن توان ترانس با استفاده از سطح مقطع هسته بدین صورت عمل مینماییم
سطح مقطع ترانس بر حسب سانتی متر مربع تقسیم بر عدد 1.2مینماییم و جواب بدست امده را به توان دو میرسانیم



[yousefi]

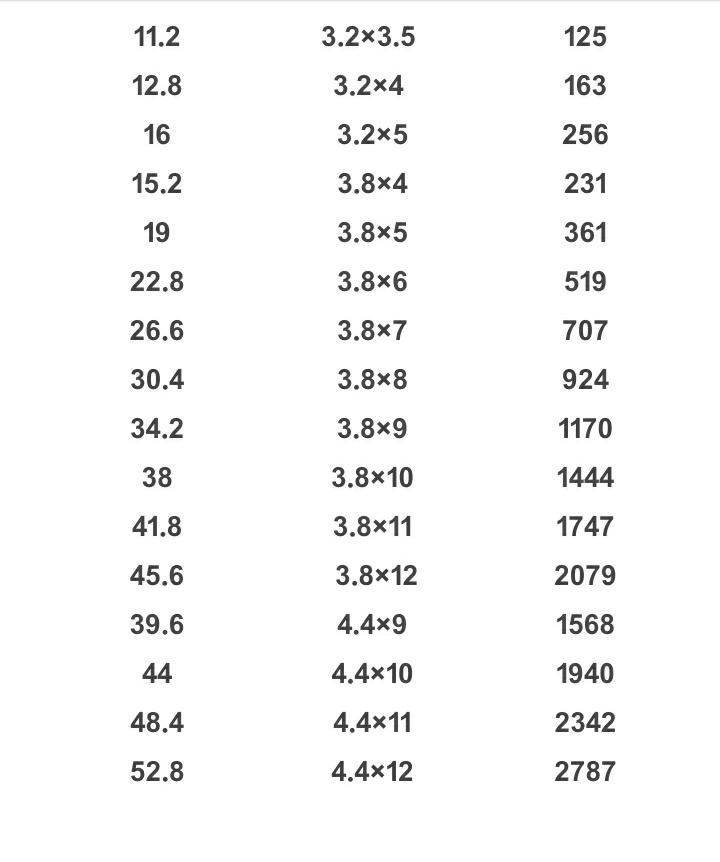

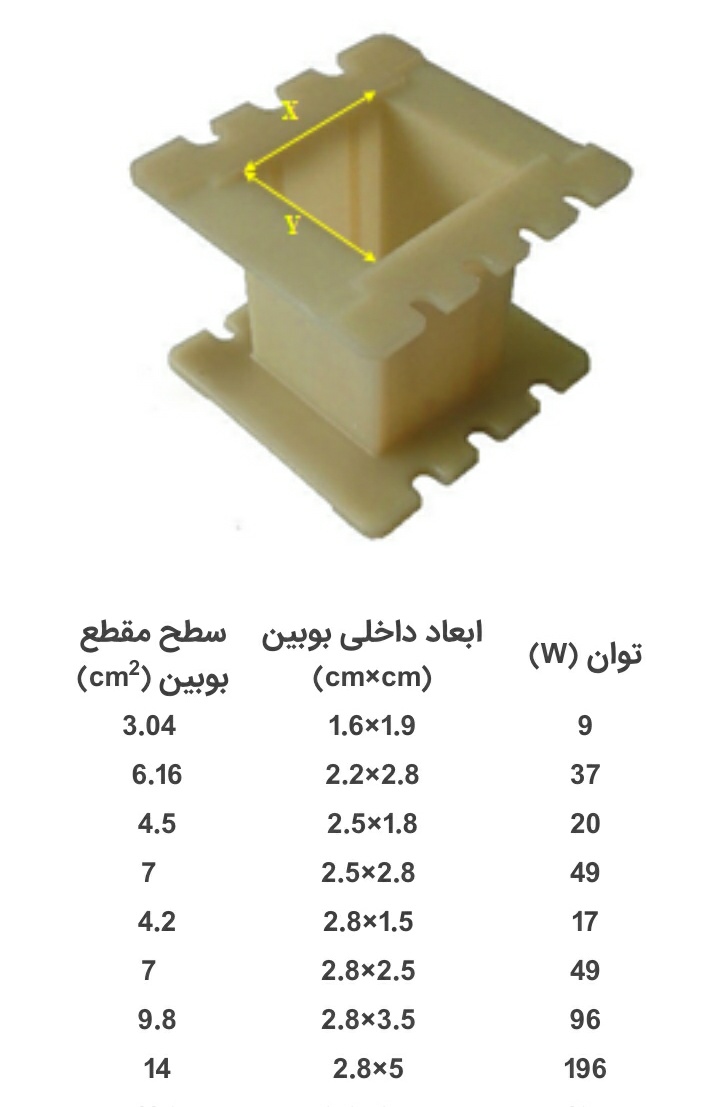

این هم جدول تقریبی



[yousefi]
