سلام
ممنونم ولی این فایل پیوست وجود ندارد .
با سلام :

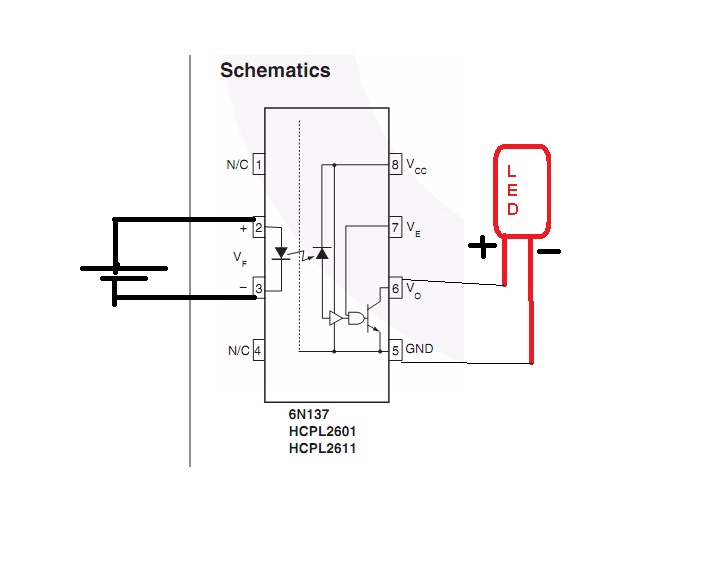

با تشکر از دوستان که پاسخ تؤری را گذاشتند ...

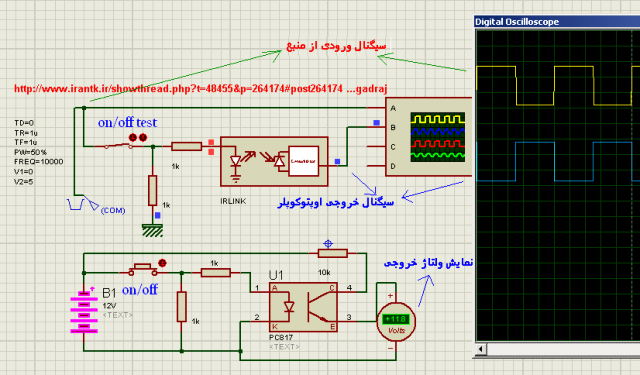

جهت مزید اطلاع به عرض میرسانم که اوپتوکوپلر مورد بحث این دوستمون همونطورکه اشاره کردند فرکانس بالا میباشد و معمولا تست دقیق چنین اوپتوکوپلرهایی لازمه نمایشگر اسیلوسکوپ و ابزار دقیق میباشد در عکس های زیر دو مدار تست که بالایی برای فرکانس بالا و پایینی { در هر یک از عکسها } اوپتوکوپلرهای معمولی که با ولتاژ dc ورودی و توسط ولتمتر در خروجی میشه تست دقیق کرد نمایش داده میشود .

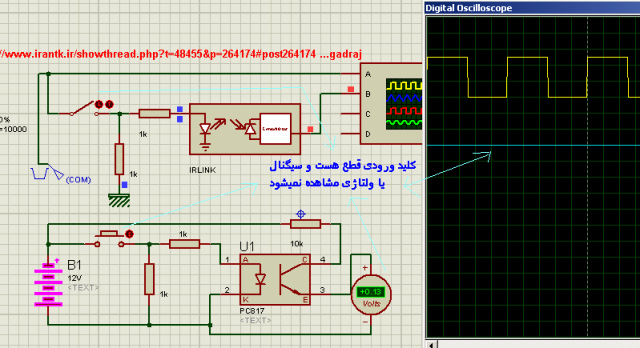

یکی از عکسها در حالیست که سویچ های ورودی وصل و خروجی ها نمایش داده میشوند و در عکس دیگر کلیدهای ورودی قطع در نتیجه نمایشی وجود ندارد و این در حالیست که سیگنال منبع برای فرکانس حدود 10 کیلوهرتز در کانال a اسکوپ در هر دو حالت مشاهده میشود .
دانلود کنید : [hide]
[/hide]
موفق باشید .
