تست کریستال مودم

[meysam6377]

باسلام خدمت همه دوستان و اساتید بزرگوار
اگر امکان داره بیزحمت روش تست کریستال مودم رو بفرمایید ممنون میشم.
شماره‌ای که روی کریستال هست 17.664D30
توی عکس هم ارسال کردم خدمتتون🙏🌺
مودمDlinkهست که چراغهای لینک و دیتا روشن نمیشه
زمان روشن کردن مودم چراغها روشن میشه اما بعدش خاموش میشه و فقط چراغ پاور و چراغ وای‌فای روشن میمونه
خازن ها رو تست کردم سالم بودند
مشتری گفت مودم ضربه خورده برای همین شک کردم که ممکنه ایراد از کریستال باشه



[jfrras]

باسلام خدمت همه دوستان و اساتید بزرگوار
اگر امکان داره بیزحمت روش تست کریستال مودم رو بفرمایید ممنون میشم.
شماره‌ای که روی کریستال هست 17.664D30
توی عکس هم ارسال کردم خدمتتون🙏🌺
مودمDlinkهست که چراغهای لینک و دیتا روشن نمیشه
زمان روشن کردن مودم چراغها روشن میشه اما بعدش خاموش میشه و فقط چراغ پاور و چراغ وای‌فای روشن میمونه
خازن ها رو تست کردم سالم بودند
مشتری گفت مودم ضربه خورده برای همین شک کردم که ممکنه ایراد از کریستال باشه

سلام . برای تست کریستال فرکانس متر یا اسکوپ لازم دارید تا نوسان کریستال رو بگیرید .



[Navid-Aref]

سلام. همانطور که مدیر انجمن گفتند با استفاده از اسیلوسکوپ به طور دقیق می تونید فرکانس کریستال رو سنجیده و سلامت اون رو متوجه بشین. ولی اگر در اختیار ندارین می تونین کیت ساده زیر رو بسازین و کریستال مورد نظر رو چک کنین:

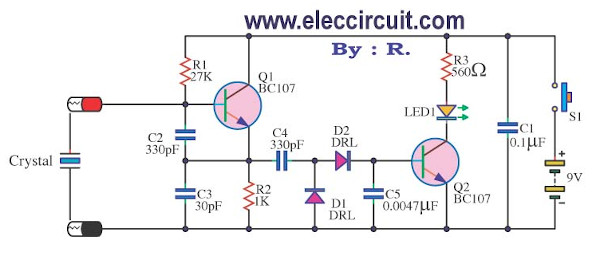

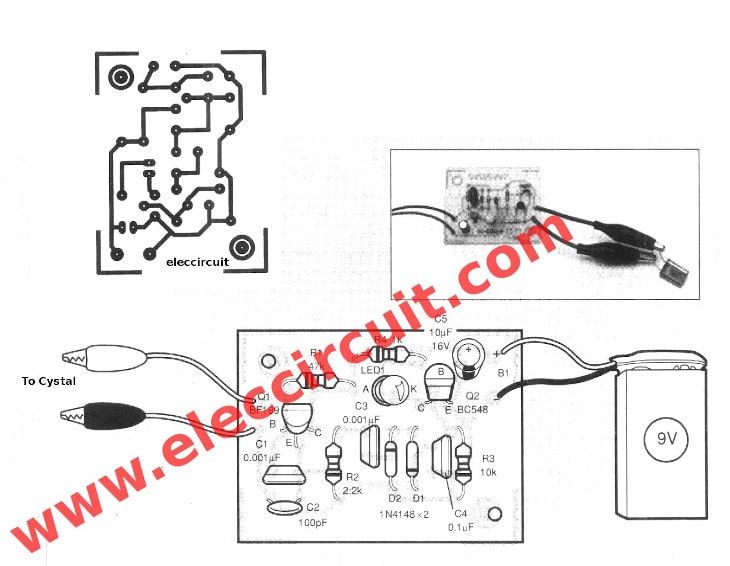

Crystal tester circuit with PCB | 2 ideas | ElecCircuit.com

Crystal tester circuit with PCB on LED display. Usinging transistors and simple parts. For check 100kHZ to 900MHz, You can make it now!

www.eleccircuit.com

اگر به توضیحات بیشتر به فارسی و نقشه مدار چاپی بهتر همین مدار نیاز داشتین به وبسایت امیک مراجعه کنید:

مدار تست کریستال | اِمیک - آموزش الکترونیک و میکروکنترلر

در این پست از سایت اِمیک, یک مدار کاربردی برای تست کریستال قرار داده شده است. مدارات تستر بسیار کاربردی می باشند و می توانند جلوی اتلاف وقت و هزینه را بگیرند...

emic.ir

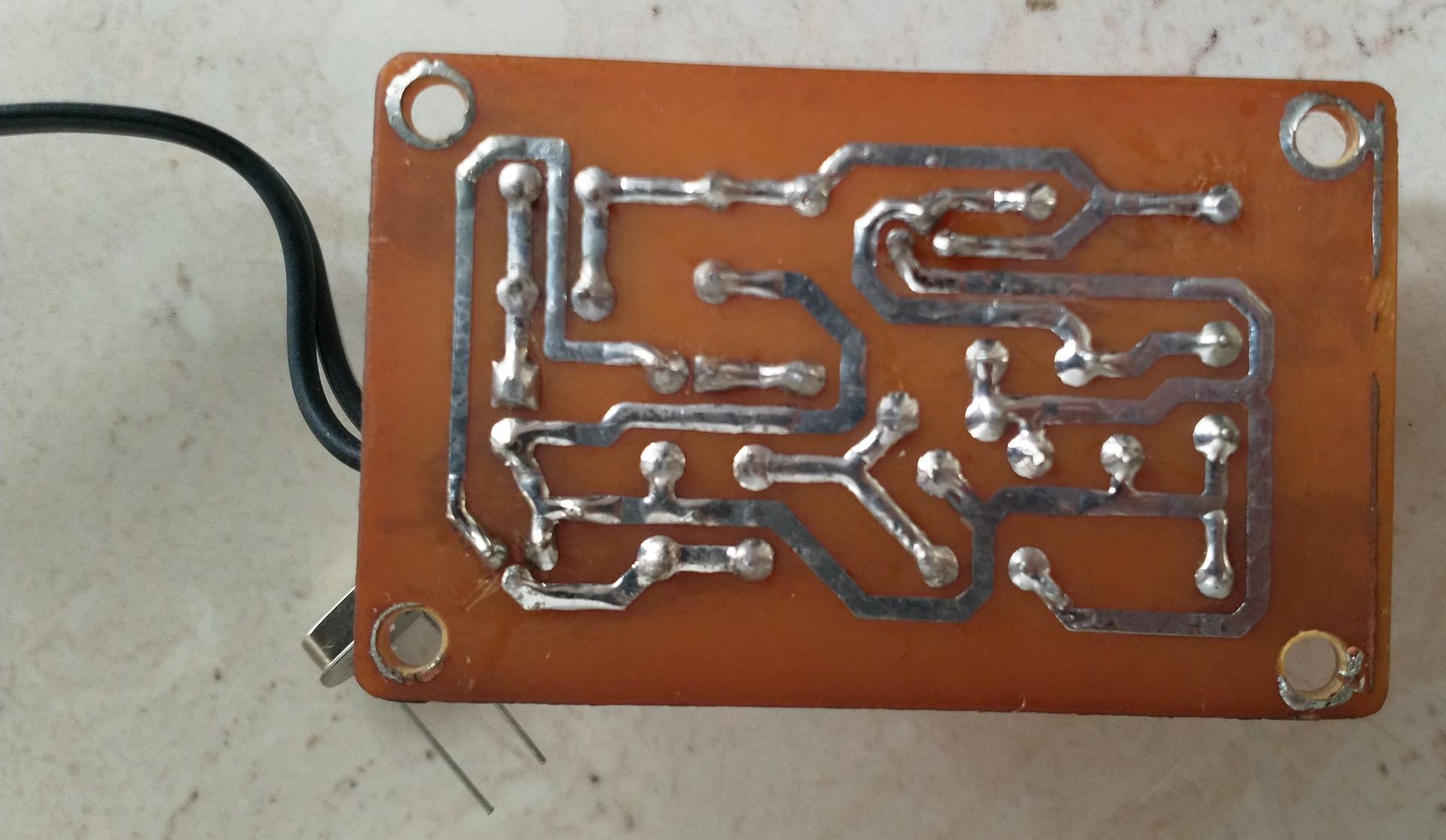

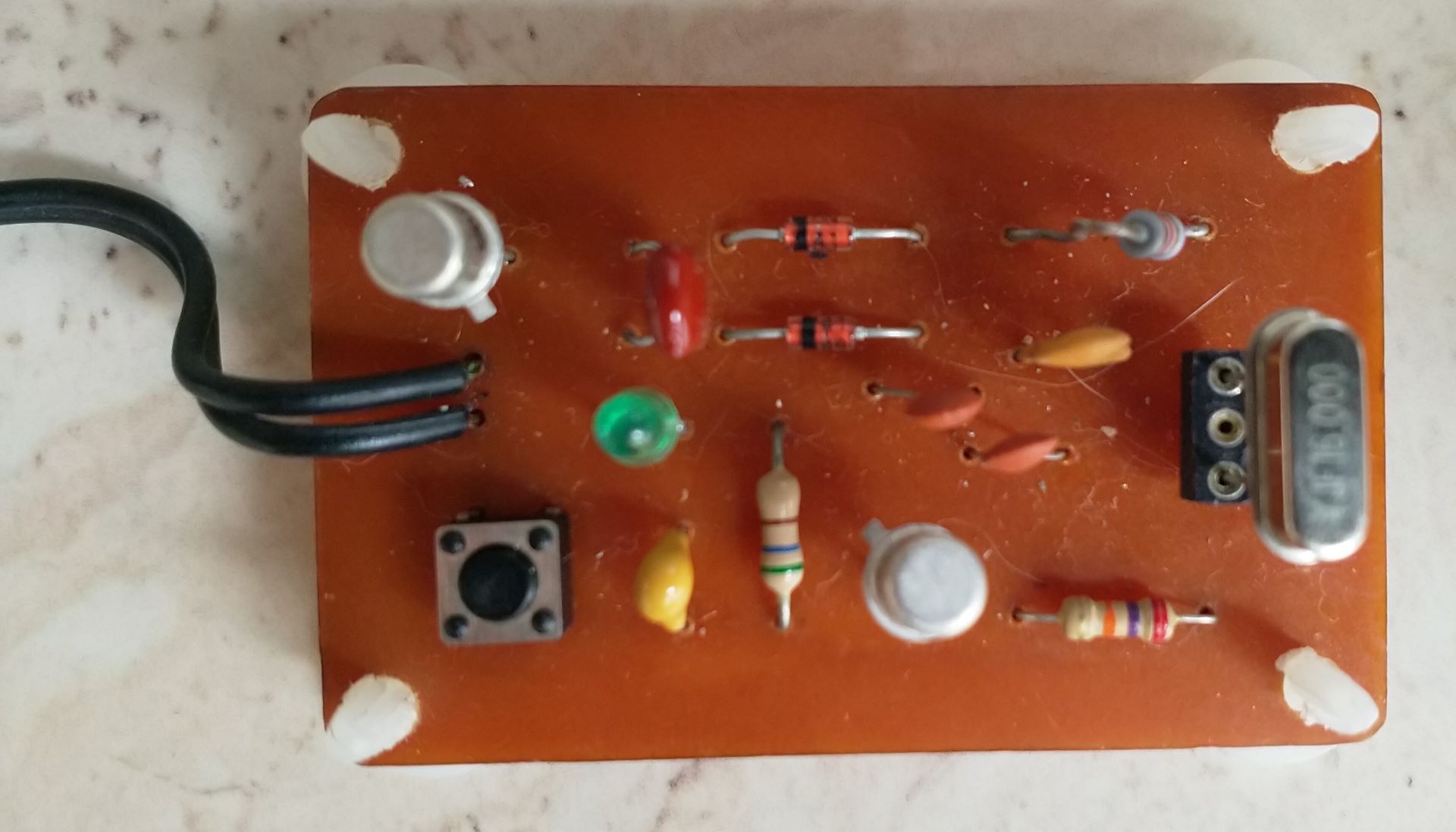

نمونه ای که خودم ساختم و به خوبی کار می کنه(عکس های شماره 01 و 02). فرم مدار رو با پروتئوس کمی تغییر دادم و از تک سویچ چهار پایه و سوکت آی سی نظامی استفاده کردم (هشت پایه بود که فقط سه پایه اش رو استفاده کردم و بقیه رو با فرز مینیاتوری بریدم - پایه وسطی هم از زیر قطع شده و به برد وصل نیست). میشه به جای سیم برق تغذیه، جک بشکه ای رو بردی گذاشت تا کار حرفه ای تر بشه.

در آخر هم مشاهده این ویدئوی آموزشی درباره تست کریستالها با مدار کولپیتس(Colpitts) و همچنین تست اسیلاتورها رو توصیه می کنم.

آپارات - سرویس اشتراک ویدیو

www.aparat.com



[meysam6377]

سلام . برای تست کریستال فرکانس متر یا اسکوپ لازم دارید تا نوسان کریستال رو بگیرید .

سلام. تشکر🌺🙏



[meysam6377]

بسیار عالی و جالب بود. از لطف شما ممنونم🌺❤🙏
