تست و اندازه گیری خازنهای SMD

[samarayaneh]

سلام.لطفا نحوه تست خازنهای smd را با مولتی متر دیجیتال توضیح دهید.برای سالم بودن خازن smd مولتیمتر باید چه عددی را نشان دهد؟نحوه اندازه گیری آنرا هم توضیح دهید.



[NICHICON]

سلام.لطفا نحوه تست خازنهای smd را با مولتی متر دیجیتال توضیح دهید.برای سالم بودن خازن smd مولتیمتر باید چه عددی را نشان دهد؟نحوه اندازه گیری آنرا هم توضیح دهید.

به نام خدا
دوست عزیز برای تست نمودن خازن اهمتر شما باید حالت تست خازن را داشته باشد.
دوم اینکه خازن های اس ام دی چون بسیار کوچک هستند و شرکت سازنده ان اکثرا روی انها کد را نمینویسند مخصوصا خازن های عدسی در این صورت شما باید نقشه دستگاه مربوطه را داشته باشید و از روی نقشه و لوکیشن قطعه ببینید ظرفیت خازن چقدر میباشد سپس توسط اهمتر ان را اندازه گیری کنید اگر ظرفیت همانند نقشه باشد درست میباشد ولی در کل این خازن ها خیلی کم و به ندرت خراب میشوند یا علی



[2164]

آزمایش صحیح دیود زنر رنگی چگونه است باتشکر



[sanayb]

با سلام خازن اس ام دی رو داشته باشیم بخواهیم ظرفیتش رو بدونیم چه کاری رو باید بکنیم



[reza_476]

باسلام

نوشته اصلی توسط sanayb

با سلام خازن اس ام دی رو داشته باشیم بخواهیم ظرفیتش رو بدونیم چه کاری رو باید بکنیم

​

اول باید یک خازن سنج بگیری
سپس یک پراپ اس ام دی برای خازن سنج بگیری و به خازن سنج وصل کنی



[reza_476]

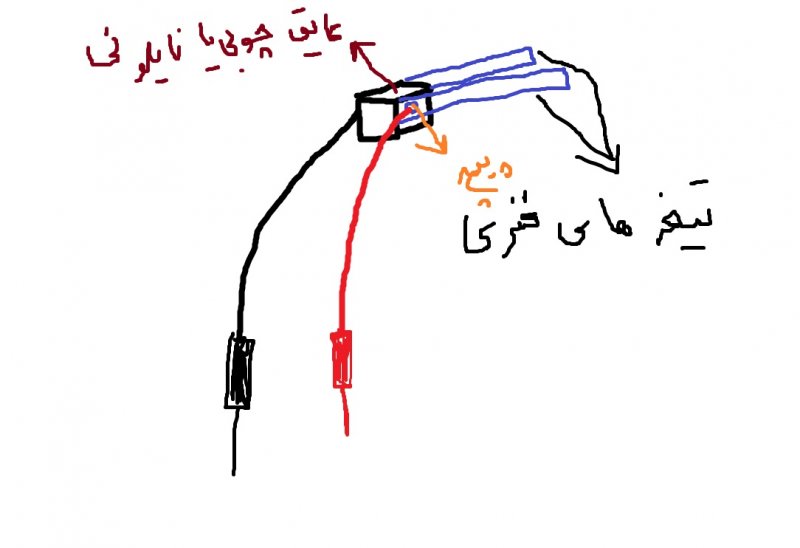

طریقه ساخت پراپ اس ام دی:

وسایل لازم :

[hide]
دوعدد سیم قرمز و مشکی با سرفیش اتصال به خازن سنج
دو عدد تیغه فنری عرض 2 الی 3 میلی و طول 5 الی 7 سانت
عایق مکعبی مستطیلی یا مربعی از جنس چوب یا نایلوم توپر یا هر جنس عایق
دوعدد پیچ
مطابق علس زیر ساخته میشود:
[/hide]
[hide]

[/hide]

بقیه با سلیقه و به ابتکار خودتان کامل و راحتتر کنید



[reza_476]

باسلام

نوشته اصلی توسط 2164
آزمایش صحیح دیود زنر رنگی چگونه است باتشکر

​

به آدرس زیر مراجعه کن:

http://www.irantk.ir/irantk48555/

​
