درخواست: تست خازن با مولتی متر دیجیتال

mojtabashaye

VIP+ افتخاری
کاربر
2013-04-25
625
823
اصفهان
باسلام . بعد بعد از کلی جسجتو اخرش نتونستم یه مطلب کامل و تصویر دار دار برای تست خازن با مولتی متر دیجیتال پیدا کنم . بیشتر دوستان نظراتشون متفاوته حال اگر کسی در این مرد اموزش تصویری ودقیق داره دستشو میبوسم اگه زحمتشو بکشه


arashshr

کاربر vip
کاربر
2010-12-18
90
603

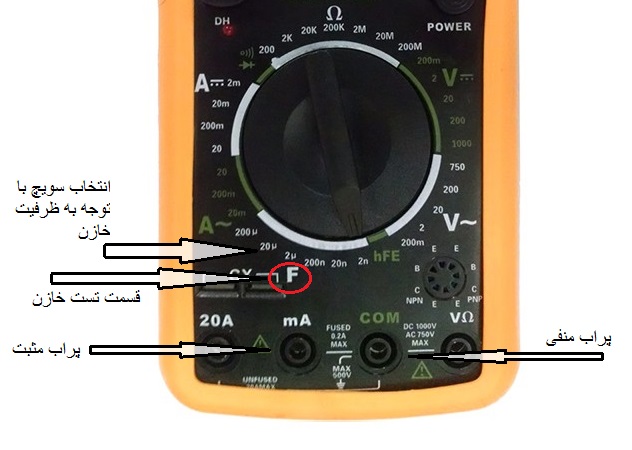

دوستان گرامی بنده یه اهم متر دیجیتال داشتم که خازن سنج روش داشت و دقیق هم جواب میداد. اهم متر های دیجیتال قسمتی دارند که یا با علامت u و یا با F مشخص شده . البته تا 200 میکروفاراد دارند و دلیلش هم به نظر بنده اینه که خازن های بیشتر از 200 میکرو فاراد از نظر ظاهری تغییر میکنند. به هر حال برای تست خازن باید سویچر روی عددی باشه که مناسب خازنمون هست. و اما پراب ها. در عکس پیوستی پرابها دوتای وسطی قرار میگیرند. ولی تو مولتی مترهای مختلف شاید متفاوت باشه. و شماباید تست کنید تا پیدا کنید در فایل پیوستی بنده نشون دادم که چه تو چه قسمتی میتونید تست خازن رو انجام بدید.
[hide]....... testcapa.jpg[/hide]


arashshr

کاربر vip
کاربر
2010-12-18
90
603
دوستان گرامی بنده یه اهم متر دیجیتال داشتم که خازن سنج روش داشت و دقیق هم جواب میداد. اهم متر های دیجیتال قسمتی دارند که یا با علامت u و یا با F مشخص شده . البته تا 200 میکروفاراد دارند و دلیلش هم به نظر بنده اینه که خازن های بیشتر از 200 میکرو فاراد از نظر ظاهری تغییر میکنند. به هر حال برای تست خازن باید سویچر روی عددی باشه که مناسب خازنمون هست. و اما پراب ها. در عکس پیوستی پرابها دوتای وسطی قرار میگیرند. ولی تو مولتی مترهای مختلف شاید متفاوت باشه. و شماباید تست کنید تا پیدا کنید در فایل پیوستی بنده نشون دادم که چه تو چه قسمتی میتونید تست خازن رو انجام بدید.
[hide]testcapa[1].jpg[/hide]

آخرین ویرایش:

علی تحیری 1

کاربر
2012-11-10
494
2,177
تهران- تهران پارس
باسلام . بعد بعد از کلی جسجتو اخرش نتونستم یه مطلب کامل و تصویر دار دار برای تست خازن با مولتی متر دیجیتال پیدا کنم . بیشتر دوستان نظراتشون متفاوته حال اگر کسی در این مرد اموزش تصویری ودقیق داره دستشو میبوسم اگه زحمتشو بکشه
با سلام:
برای تست خازن با مولتی میتر های معمولی که دارای تست خزن می باشند, بروش زیر امتحاان کنید.
1- ابتدا با یک سیم دوسر قطب های خازن را تخلیه کنید.
2- کلید سلکتور خازن را روی تست خازن قرار دهید.
3- خازن الکترولیت را با توجه به قطب های مثبت و منفی ( قطب مثبت در فیشی که علامت خازن یا uf دارد را وصل و قطب منفی روی فیش COM وصل شود.
4- بعد از تخلیه خازن و وصل مطابق بند 3 و روشن کردن میتر خازن به آرامی توسط پر می شود و حدود ظرفیت خازن شما را با گزینه M.F یاN.F یا P.F نشان می دهد.


bk.nasiri

کاربر vip
کاربر
2009-05-03
69
71
44
رشت
باسلام . بعد بعد از کلی جسجتو اخرش نتونستم یه مطلب کامل و تصویر دار دار برای تست خازن با مولتی متر دیجیتال پیدا کنم . بیشتر دوستان نظراتشون متفاوته حال اگر کسی در این مرد اموزش تصویری ودقیق داره دستشو میبوسم اگه زحمتشو بکشه

برای تست خازن های مختلف می تونید از این مقاله آموزشی استفاده کنید. توی این مطلب انواع خازنها و نحوه تست آنها با مولتی متر توضیح داده شده.
این یک فایل پی دی اف هستش.
