سلام
طریقه تست این ایسی رگوله را لطفا توضیح دهید.
من به پایه ورودی و زمین ان مقدار 15 ولت DC میدهم و در خروجی ان مقدار 6.5 ولت دارم ایا عملکرد ایسی صحیح می باشد
سلام
طریقه تست این ایسی رگوله را لطفا توضیح دهید.
من به پایه ورودی و زمین ان مقدار 15 ولت DC میدهم و در خروجی ان مقدار 6.5 ولت دارم ایا عملکرد ایسی صحیح می باشد
سلام
طریقه تست این ایسی رگوله را لطفا توضیح دهید.
من به پایه ورودی و زمین ان مقدار 15 ولت DC میدهم و در خروجی ان مقدار 6.5 ولت دارم ایا عملکرد ایسی صحیح می باشد
با سلام :
این رگولاتور مکمل { منفی } همون lm7809 میباشد و ترتیب پایه های ان با نوع مثبت فرق میکنه و ولتاژ منفی را رگوله میکنه >> مثبت باید به بدنه وصل شود .

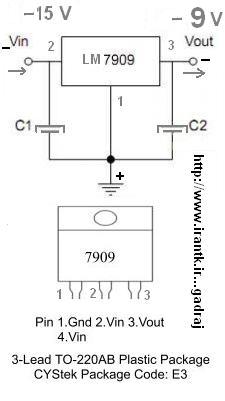

از شکل زیر کمک بگیرید :
سلام
طریقه تست این ایسی رگوله را لطفا توضیح دهید.
من به پایه ورودی و زمین ان مقدار 15 ولت DC میدهم و در خروجی ان مقدار 6.5 ولت دارم ایا عملکرد ایسی صحیح می باشد
با سلام :
رگولاتور شما از نوع منفی 9 ولت 100 میلی آمپری می باشد.
1- 100 = 78L09 میلی آمپر
2- 78M09 = 500 میلی آمپر
3- 1000 = 7809 میلی آمپر
برای تست شما احتیاج به یک ولتاژ 12 ولت دارید، که سر مثبت آن را به پایه 1 یا گراند. و سر منفی 12 ولت را به 2 یا ورودی منفی وصل کنید. و سیم مثبت ولت متر به پای یک یا گراند مثبت و سیم مشکی را به پایه 3 یا خروجی رگوله شده منفی 9 وصل کنید. در صورت نشان دادن 9- ولت رگولاتور شما سالم است.
