تستر پورت USB با کوچکترین سایز و با ساده ترین مدار

[jfrras]

سلام

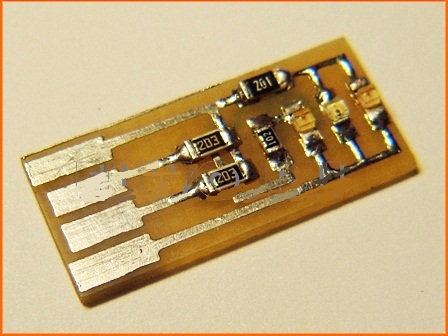

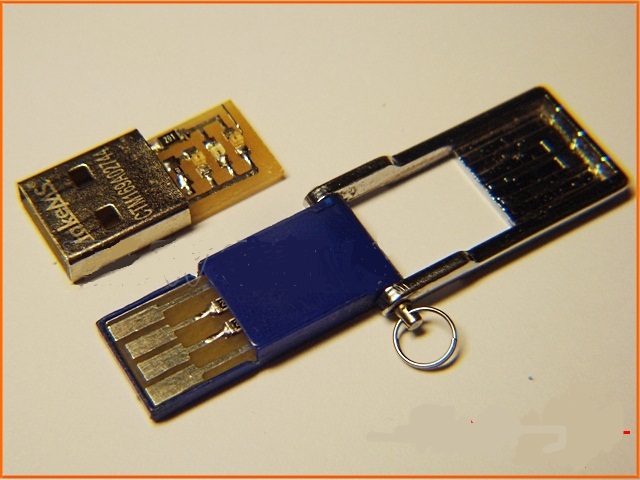

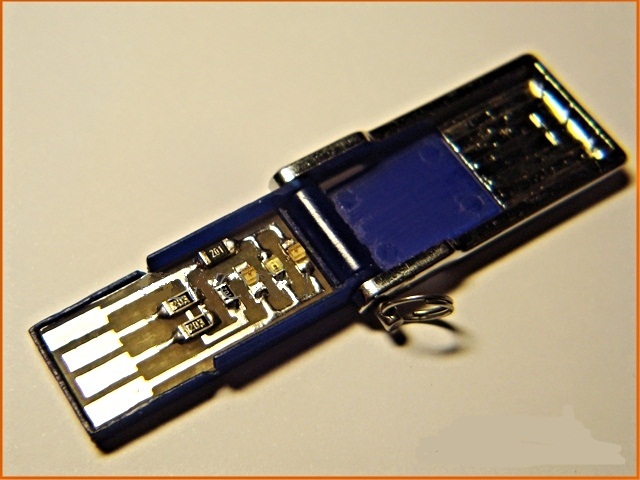

این مدار کوچکترین تستر USB است که اکثر دوستان به چنین مداری جهت تست پورت های USB چه برای کامپیوتر و چه برای رادیو پخش و غیره.... نیاز دارند.
موفق باشید.

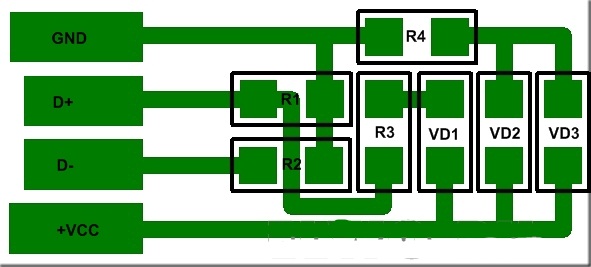

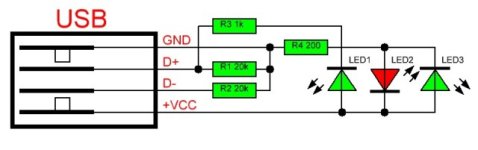

اینهم شماتیک مدار

[hide][/hide]


​
