ترکیدن دوباره ماسفت های آمپلی فایر لیبرال

Hamidii.

کاربر vip
vip
کاربر
2022-07-05
42
53
اصفهان
سلام

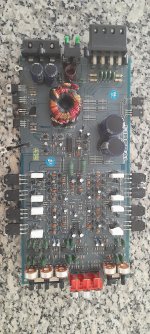

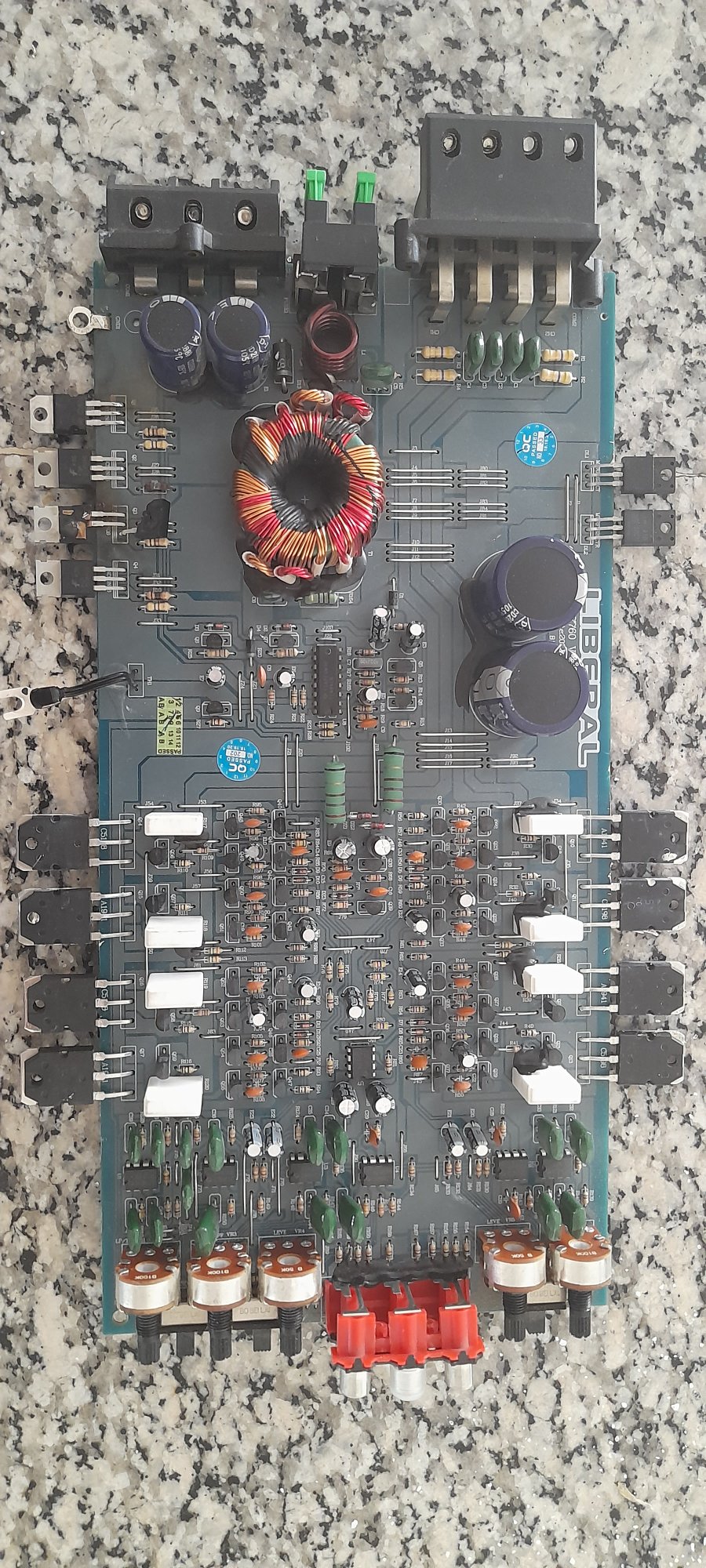

یه آمپلی فایر لیبرال مدل Li-7760 اومده که دوتا ترانزیستور به شماره های A1941 و C5198 سوخته بودن و تعویض شدن و دو ماسفت 50n06 هم سوخته بودن که هر 4 تا تعویض شد
با وصل کردن به برق یکی از ماسفت ها دوباره ترکید
مشکل از کجا میتونه باشه
لطفا راهنمایی بفرمایید ممنون


پیوست‌ها

  • 530.9 کیلوبایت بازدیدها: 28

amookhteh

کاربران vip(افتخاری)
vip افتخاری
کاربر
2015-01-17
979
1,240
درود با مدار محافظ ۱۱۰ و ترانس ۱۲ ولت امپر پایین اول باید تست کنید تا قطعات آسیب نبینن دوباره و مورد دوم از قطعات اصلی و مرغوب استفاده کنید ولتاژهای ورودی ترانزیستورهای قدرت رو اعلام کنید

  • Like
واکنش‌ها[ی پسندها]: Hamidii.

Hamidii.

کاربر vip
vip
کاربر
2022-07-05
42
53
اصفهان
درود با مدار محافظ ۱۱۰ و ترانس ۱۲ ولت امپر پایین اول باید تست کنید تا قطعات آسیب نبینن دوباره و مورد دوم از قطعات اصلی و مرغوب استفاده کنید ولتاژهای ورودی ترانزیستورهای قدرت رو اعلام کنید
بله چشم
ولتاژ ورودی اگر اشتباه نکنم 21.8 ولت هستش

  • Like
واکنش‌ها[ی پسندها]: amookhteh

mohammadhadi

مدیر تالار
مدیر تالار
2008-03-31
3,152
11,459
سلام
دو تا مقاومت گیت ماسفت ها سوخته تعویض کنید.
ترانزیستور راه انداز فت و زینر و قطعات اطرافش را هم بررسی کنید سالم باشه
مدار و قطعات محافظ جریان tl494 بررسی کنید قطعه معیوبی نداشته باشه. چون با سوختن ترانزیستورهای قدرت امپلیفایر باید پروتکت کنه نه این که بخش تغذیه اش بسوزه



404

VIP PLUS
VIP PLUS
vip
کاربر
2023-10-31
391
703
اردکان
سلام
یه آمپلی فایر لیبرال مدل Li-7760 اومده که دوتا ترانزیستور به شماره های A1941 و C5198 سوخته بودن و تعویض شدن و دو ماسفت 50n06 هم سوخته بودن که هر 4 تا تعویض شد
با وصل کردن به برق یکی از ماسفت ها دوباره ترکید
مشکل از کجا میتونه باشه
لطفا راهنمایی بفرمایید ممنون
درود
دسترسی به اسیلوسکوپ دارید ؟

  • Like
واکنش‌ها[ی پسندها]: Hamidii.

electronium

VIP+ افتخاری
کاربر
2020-07-30
1,224
3,263
32
سلام
یه آمپلی فایر لیبرال مدل Li-7760 اومده که دوتا ترانزیستور به شماره های A1941 و C5198 سوخته بودن و تعویض شدن و دو ماسفت 50n06 هم سوخته بودن که هر 4 تا تعویض شد
با وصل کردن به برق یکی از ماسفت ها دوباره ترکید
مشکل از کجا میتونه باشه
لطفا راهنمایی بفرمایید

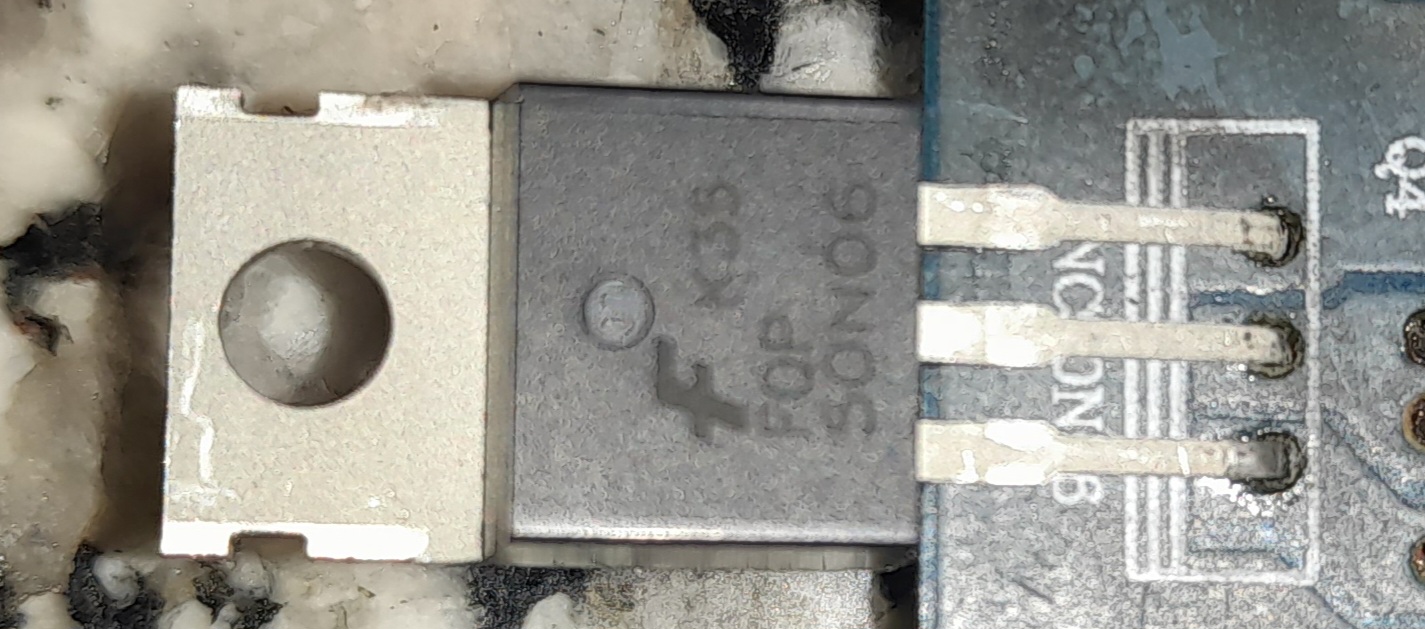

پارت نامبر هر 4 ماسفت + نوع برند؟


Hamidii.

کاربر vip
vip
کاربر
2022-07-05
42
53
اصفهان
سلام

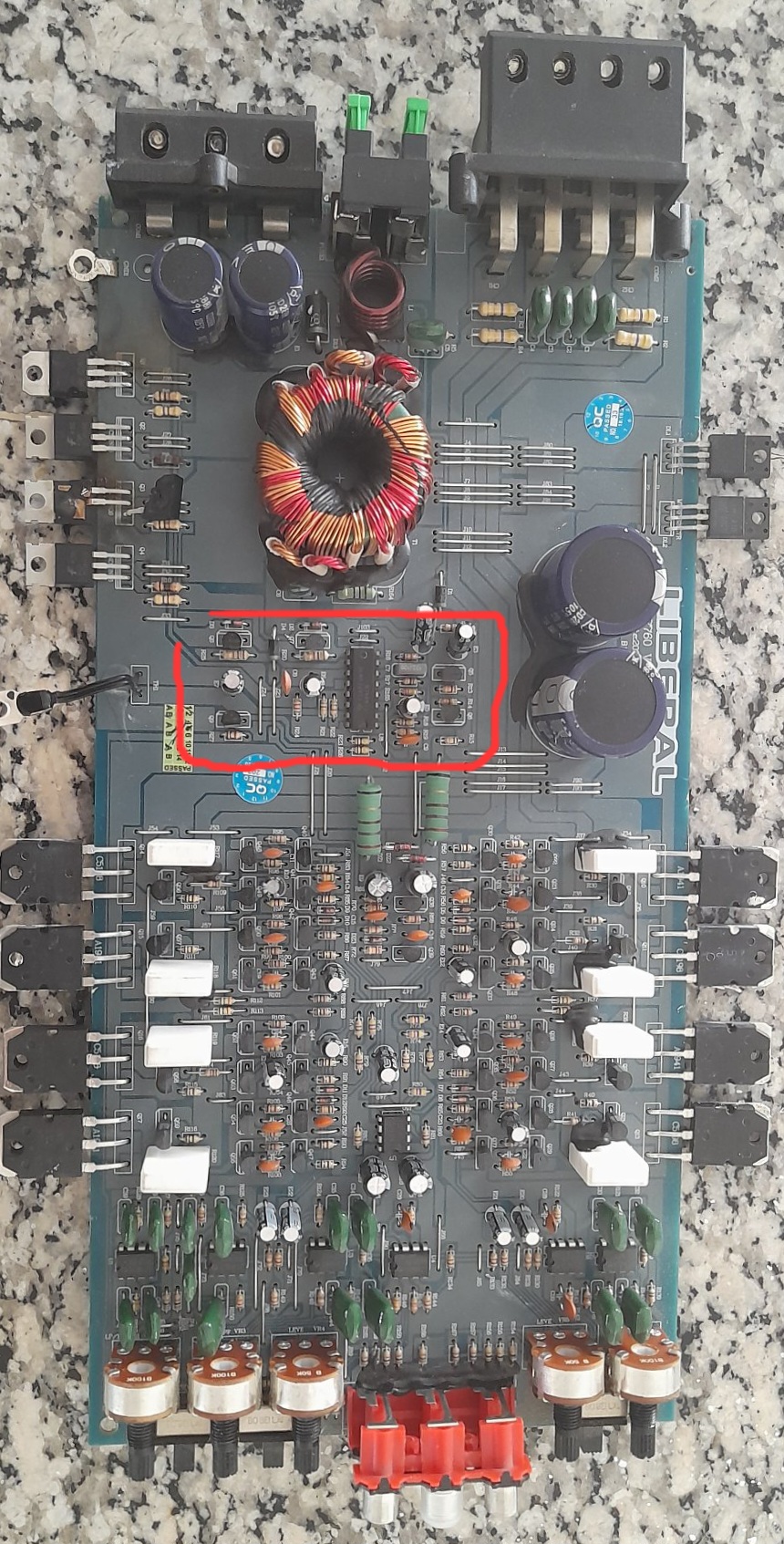

دو تا مقاومت گیت ماسفت ها سوخته تعویض کنید.
ترانزیستور راه انداز فت و زینر و قطعات اطرافش را هم بررسی کنید سالم باشه
مدار و قطعات محافظ جریان tl494 بررسی کنید قطعه معیوبی نداشته باشه. چون با سوختن ترانزیستورهای قدرت امپلیفایر باید پروتکت کنه نه این که بخش تغذیه اش بسوزه

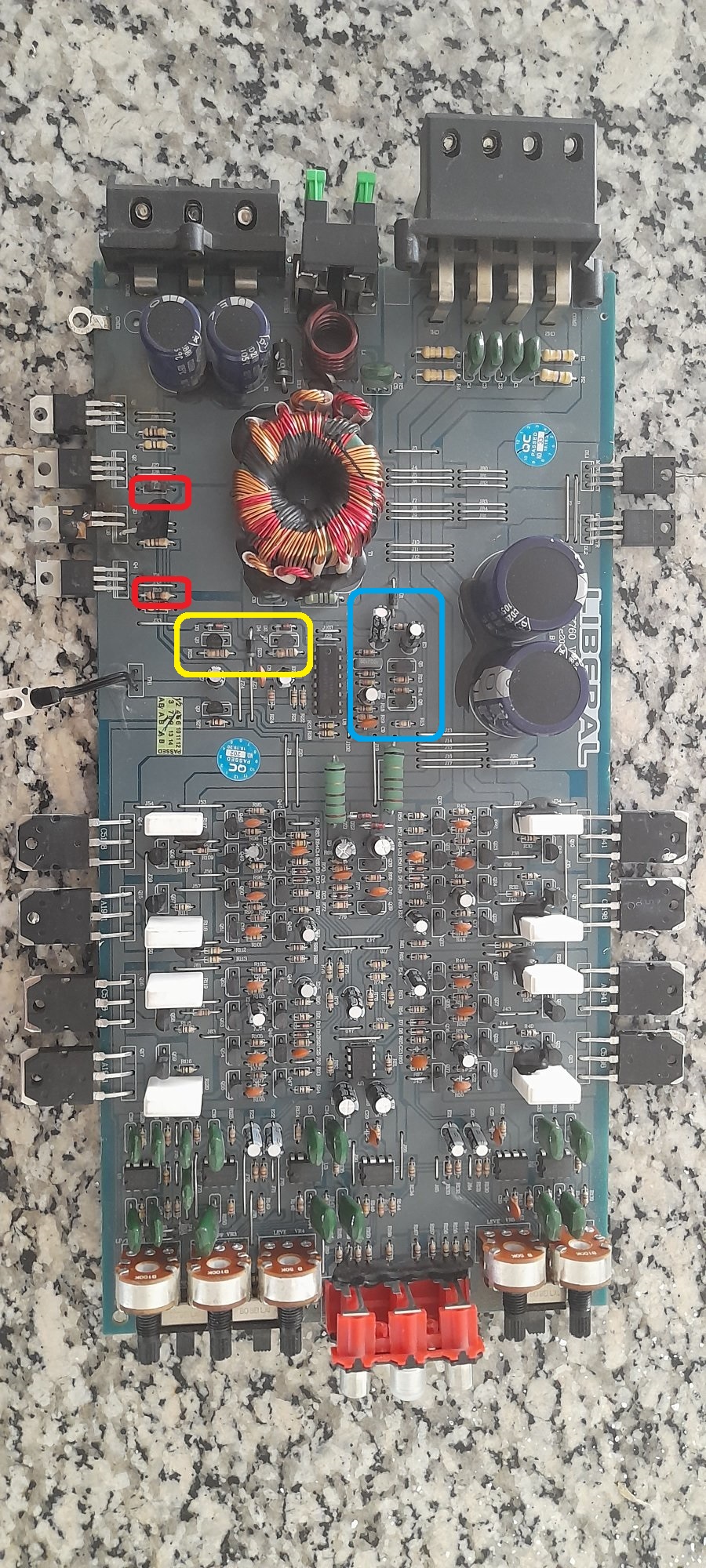

مشاهده فایل‌پیوست 216085
مقاومت گیت ماسفت ها سالم بودن ولی داغ شده بودن که تعویض شدن
همه قطعات این بخش هم چک شد و همه سالم هستند
