تجربیات: تحلیل مدار محافظ پمپ آب کولر آبی

[امیر سجاد]

تقدیم به استاد عزیزم و مهربانم استاد غزال ( الکترونیک را از ایشان یاد گرفتم)

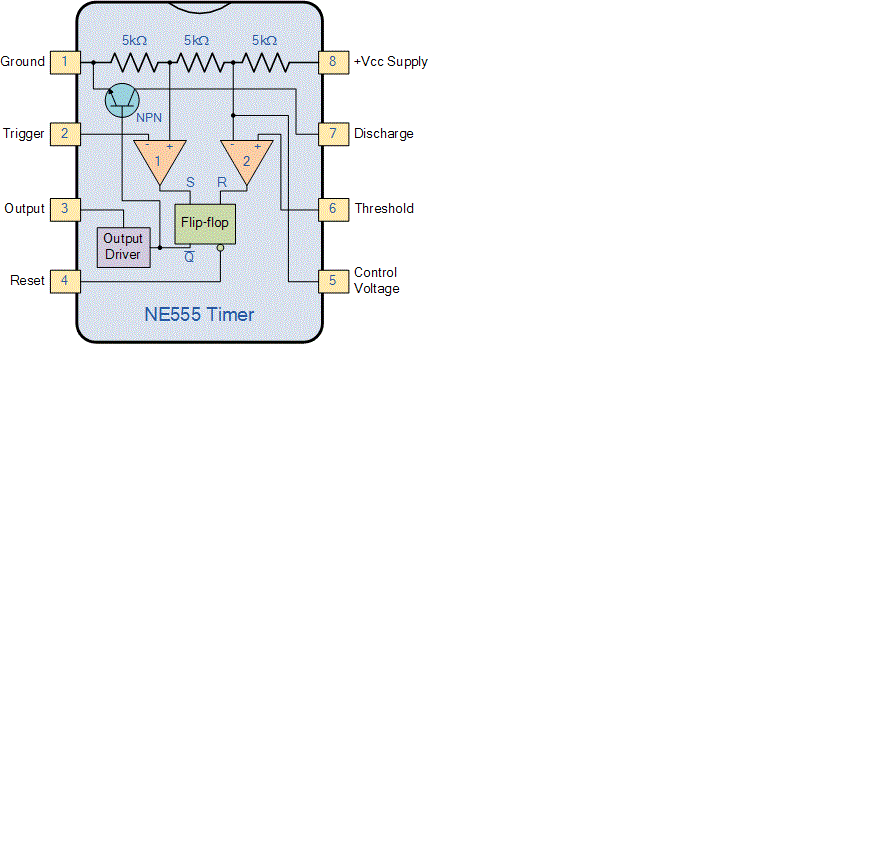

توضیح پایه های ای سی 555
پایه 1- پایه Ground میباشد . که باید به زمین ( صفر ولت ) متصل شود.
پایه 2- پایه تریگر trigger میباشد . در صورتی که ولتاژ این پایه از یک سوم ولتاژ Vcc کمتر باشد فلیپ فلاپ داخلی ای سی را به حالت ست در میاورد و باعث میشود خروجی ای سی از سطح ولتاژ low ( صفر منطقی یا زمین ) به سطح ولتاژ High ( نزدیک به Vcc ) تقییر کند.
پایه 3 – پایه خروجی out put ای سی میباشد. و ماکزییم جریان خروجی آن نیز 200 میلی آمپر میباشد.
پایه 4- این پایه برای ریست فلیپ فلاپ داخلی ای سی و در نتیجه ریست شدن خروجی ای سی 555 است و در صورتی که به آن نیاز نداشته باشیم معمولا برای جلوگیری از ریست ناخواسته آن را به مثبت تغذیه متصل میکنند برای ریست شدن خروجی ای سی باید این پایه را برای یک لحظه به زمین یا صفر ولت متصل کنیم.
پایه 5- پایه ولتاژ کنترل در صورتی که بخواهیم ولتاژ آستانه بالایی و آستانه پایینی موجود در ورودی منفی مقایسه کننده اول و ورودی مثبت مقایسه کننده دوم همان دو سوم vcc و یک سوم vcc بماند با این پایه کاری نداریم و آن را با یک خازن 10 نانوفاراد به زمین متصل میکنیم تا نویز روی آن اثری نگدارد. ولی در صورتی که بخواهیم ولتاژهای آستانه را خودمان تغییر داده یا کنترل کنیم با اعمال یک منبع ولتاژ به این پایه میتوانیم این کار را انجام دهیم از این پایه برای مدولاسیون پهنای پالس یا کنترل تاخیر بوسیله ولتاژ و........ استفاده میشود.
پایه6 – در صورتی که ولتاژ پایه threshold از دو سوم vcc بیشتر شود خروجی مقایسه کننده دوم High شده و فیلپ فلاپ را ریست میکند و باعث صفر شدن خروجی ای سی میشود.
پایه 7 – پایه تخلیه Discharge میباشد . این پایه بصورت مستقیم به پایه کلکتور ترانزیستور دو قطبی npn داخل ای سی 555 وصل شده است و در هنگام ریست فیلپ فلاپ داخل ای سی ترانزیستور اشباع میشود و پایه 7 به زمین وصل میشود که معمولا برای تخلیه بار خازن و رفتن به سیگل بعدی تایمینگ استفاده میشود.
پایه 8 – پایه تغذیه ای سی یا vcc میباشد که میتوانند به ولتاژ مثبت 4.5 تا 15 ولت dc متصل شود.
ادامه دارد.
متشکرم



[امیر سجاد]

سلام
مشاهده فایل‌پیوست 177261

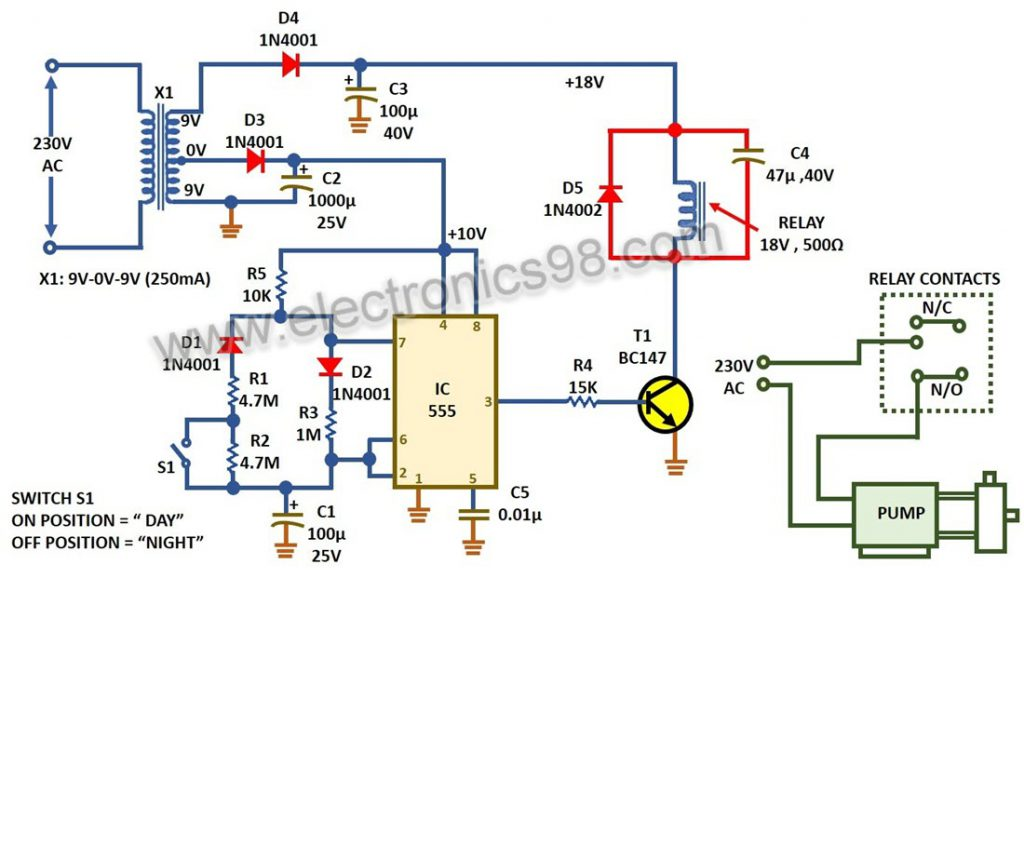

تحلیل مختصر مدار
توسط ترانسفور ماتور سه سر 220 ولت به 9 ولت کاهش پیدا میکند. وبا دو دیود 1n 4001 یکسوسازی میشود . D4 برای تغذیه رله و d3 برای تغذیه ای سی 555 است.
و خازن های C1 , C2 جهت حذف ریپ های یکسوساز است.
پایه 8 ای سی پایه تغذیه vcc است که به 10 ولت متصل شده است. که با دیود d3 و خازن c 2 یکسوسازی شده است.
پایه یک . منفی تغذیه است .
پایه 5 .با این پایه کاری نداریم وبا یک خازن 10 نانو فاراد به زمین متصل میکنیم. تا نویز روی آن اثری نگذارد.
پایه 4 . ریست است . و به این پایه هم نیازی نداریم . و به پایه vcc متصل میکنیم .برای جلوگیری از ریست نا خواسته.
پایه 6 و2 ( Threshold و trigger ) به هم متصل کرده است. که Threshold که ورودی مثبت پایه اپ امپ دو ای سی است . و منفی اپ امپ دو هم دو سوم ولتاژ vcc متصل شده است .
و پایه 2 trigger پایه منفی اپ امپ یک ای سی است و پایه مثبت اپ امپ به یک سوم vcc متصل شده است
خازن c1 100 میکرو فاراد 25 ولت از طریق دیود d2 و مقاومت R3 یک مگا اهم شارژ میشود . در لحظه اولیه شارژ خازن c1 ولتاژ پایه 6 ( مثبت) ای سی کوچکتر از پایه منفی اپ امپ داخل ای سی است و خروجی اپ امپ به سمت منفی اشباع میشود .
پایه 2 ای سی( تریگر ) منفی آپ امپ 1 است . که در لحظه اولیه شارژ خازن کوچکتر از پایه مثبت اپ امپ 1 است و خروجی اپ امپ 1 به سمت مثبت اشباع میرود.
و خروجی های اپ امپ 1و2 به ورودی فیلپ فلاپ داخل ای سی وصل است وبا پایه set فلیپ فلاپ که یک است ( با توضیحات بالا) و پایه ریست صفر است . خروجی فلیپ فلاپ صفر میشود و این شارژ خازن به مدت مثلا 4 دقیقه طول میکشد که روشن بودن پمپ آب کولر است.
و با دشارژ خازن ورودی های آپ امپ 1و 2 تغییر حالت داده و خروجی فلیپ فلاپ یک شده و باعث روشن شدن ترانزیستور داخل ای سی میشود و پایه 7 را به زمین متصل میکند وخازن C1 به وسیله مقاومت های 4.7 مگا هم تخلیه میشود مثلا به مدت 8 دقیقه طول میکشد . و پمپ آب کولر خاموش است . و دوباره ولتاژ های اپ امپ ها تغییر کرده و پمپ آب به مدت 4 دقیقه روشن و 8 دقیقه خاموش است.
در ضمن پایه سه ای سی خروجی است که با یک مقاومت 15 کیلو به ترانزیستور منفی متصل شده است . که با یک شدن خروجی که باعث روشن شدن ترانزیستور میشود . و رله جذب میشود.
در صورتی که مشکلی و نقصی در تحلیل هست . ما را یاری فرمایید.
متشکرم



[electronium]

فایل پیوست 177261

فایل پیوست وجود ندارد



[heical]

توضیح میدین که این مدار چه کاربردی داره؟ منظورتون از محافظ پمگ چی هست و عملکردش چطوره؟



[امیر سجاد]

توضیح میدین که این مدار چه کاربردی داره؟ منظورتون از محافظ پمگ چی هست و عملکردش چطوره؟

سلام
دوست خوبم
در مورد کاربرد مدار پمپ آب به مدت زمانی مثلا 4 دقیقه کار میکند . و بعد از 4 دقیقه به مدت 8 دقیقه پمپ آب کولر استراحت میکند . و اینکار باعث میشه در روزهای خیلی گرم از شرجی ( رطوبت) فضا جلوگیری کند . تقریبا مانند کولر های گازی هوای خشک سرد در فضا داخلی پخش میشود. و مصرف کم آب و مصرف برق کمتر هست.
و هم با افزایش طول عمر پمپ آب با کارکرد کمتر.
این مدار یک آستابل است.که با ای سی تامر 555 طراحی شده است.
متشکرم
