سلام
یک مدار برق اضطرای در موقع قطعی برق در شب ها

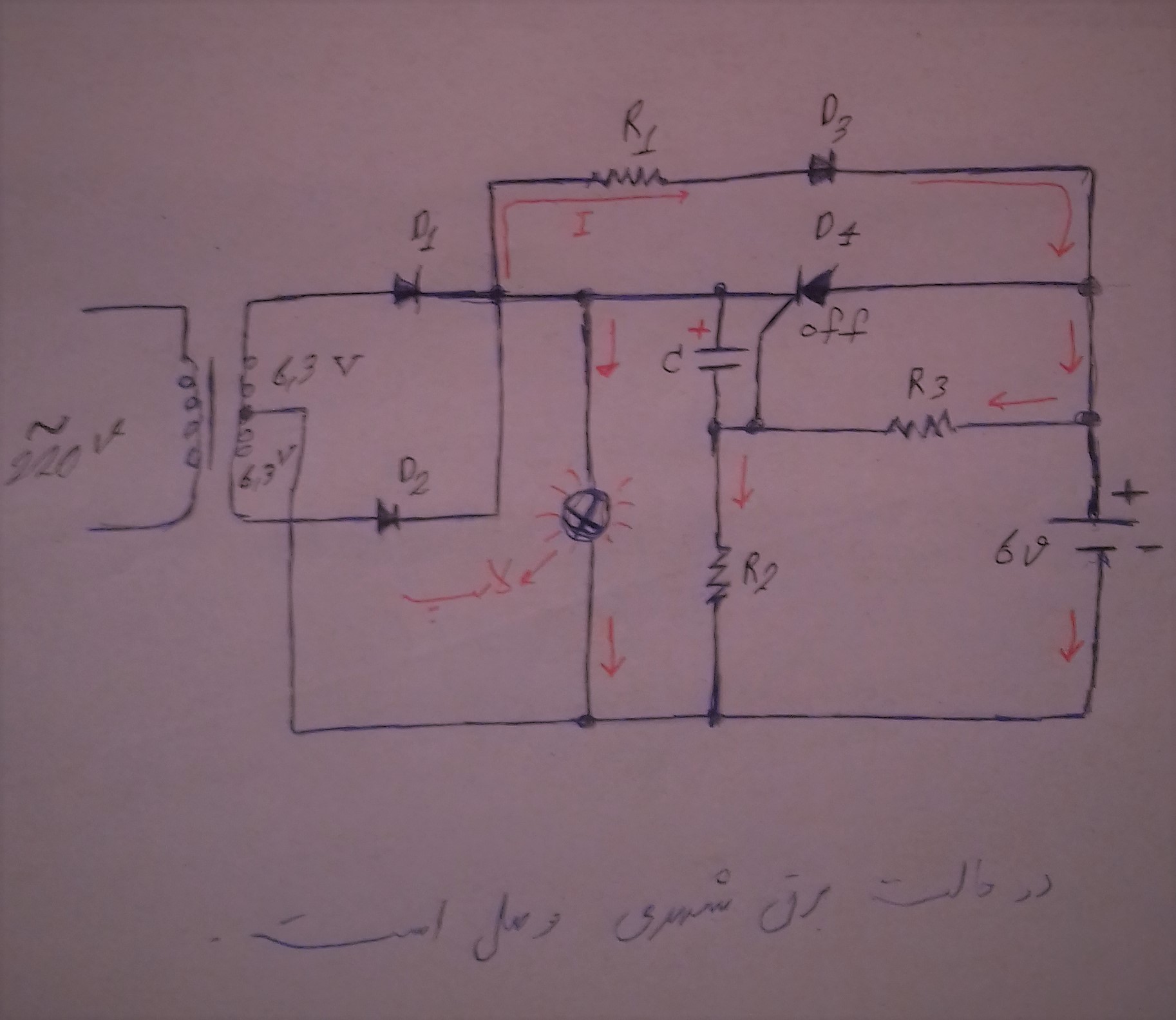

در این مدار تریستور شارژ یک باطری 6 ولتی را بر عهده دارد . همچنین انرژی دی سی لامپ را در زمان قطع برق شهر تامین میکند. با توجه به مدار تشکیل شده توسط دیودهای D1 و D2 ولتاژ یک سو شده تمام موج در دو سر لامپ 6 ولتی به وجود می اید و آن را روشن میکند به پایه منفی خازن c ولتاژ دو سر R2 وصل است . به پایه مثبت خازن C ولتاژ خروجی یکسوساز تمام موج وصل شده است . بنابراین خازن c به اندازه تفاضل ولتاژ پیک خروجی یکسوساز و ولتاژ دو سر R2 شارژ میشود بنابراین در این شرایط ولتاژ کاتد تریستور نسبت به آند آن مثبت است . تریستور هدایت نمیکند و در حالت قطع قرار دارد. باطری 6 ولتی از طریق R1 و D3 شارژ میشود . مقدار R1 با توجه به جریان شارژ برای باطری انتخاب میشود . بدیهی است وقتی آند D3 از کاتد آن مثبت تر باشد شارژ باتری انجام مگیرد . زمانی که برق شهر وصل است سطح dc ولتاژ یکسو شده در خروجی یکسوساز لامپ را روشن نگه میدارد.

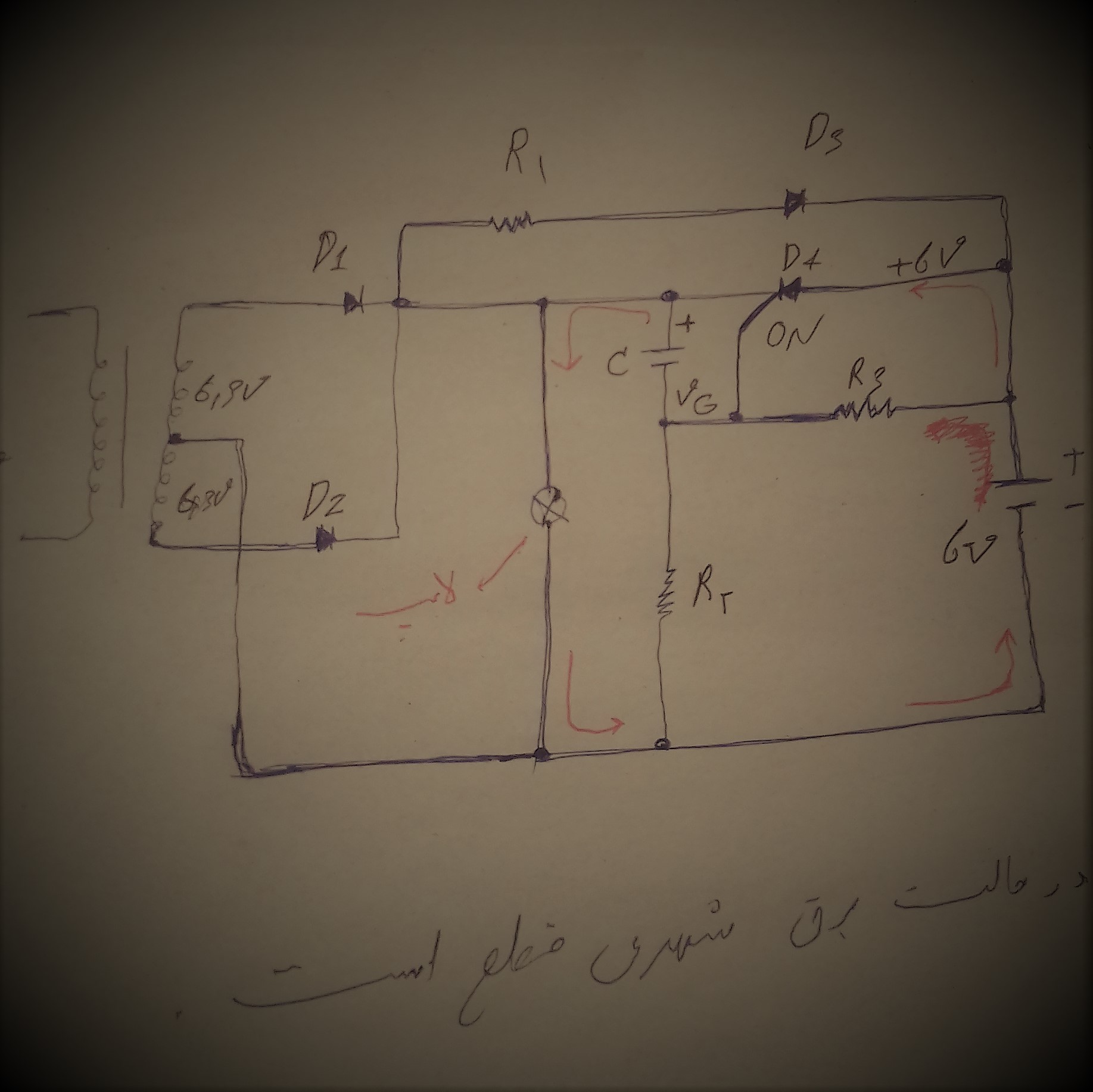

چنان چه برق شهر قطع شود خازن C از طریق D3 . R1 و R3 تخلیه میشود تا ولتاژ مثبت کاتد SCR از اند آن کمتر شود. به عبارت دیگر ولتاژ آند را نسبت به کاتد مثبت میکند. در همین لحظه ولتاژ محل اتصال R2و R3 نیز مثبت میشود و ولتاژ کافی را برای تحریک گیت SCR تامین مینماید و تریستور را روشن میکند.با روشن شدن تریستور ولتاژ باتری از طریق تریستور به لامپ میرسد و انرژی مورد نیاز را برای روشن کردن آن تامین میکند. زمانی که برق شهر وصل میشود خازن C دوباره شارژ میشود و با توجه به فرایند ذکر شده در مرحله قبل تریستور دوباره به حالت خاموشی می رود.
همکاران غزیزم در مورد تحلیل اگر نقاطی اشاره نشده توضیح بدهند خیلی خیلی ممنون میشم/
متشکرم
