سلام
در سیم پیچ اغلب ترانس های سوئیچینگ بجای یک رشته از چند رشته سیم موازی استفاده میشه که دراینصورت روش های کارآمدی توسط اساتید عزیزم از جمله استاد رجبی عزیز جهت تبدیل هر ولتاژ تغذیه سوئیچینگ به ولتاژ دوبل ارائه شده
اما ازآنجاکه برخی از دوستان با محدودیتهای ترانس از جمله تک رشته بودن سیم ها مواجه هستند لذا روش زیر نیز بسادگی برای انواع ترانس سوئیچینگ با سیم های چند رشته یا تک سیم (مفتولی) مطابق شکل زیر قابل استفاده است
البته در این روش ولتاژ دوبل ایده آل درصورتی حاصل میشه که نیم سیکل مثبت و منفی قرینه باشند
و اگر قرینه نباشند دراینصورت ولتاژ دوبل هم قرینه نخواهد بود (یعنی ممکنه چند ولت تفاوت داشته باشند )
نشانه های قرینه بودن نیم سیکل مثبت و منفی
1- اگر در تغذیه شما لااقل یکی از خروجی های تغذیه با دیود پل (4 دیود) یکسو شده باشد قطعا قرینه است
2- اگر در اوت پوت از زوج ترانزیستور یا فت و امثالهم استفاده شده باشد نیز قرینه است

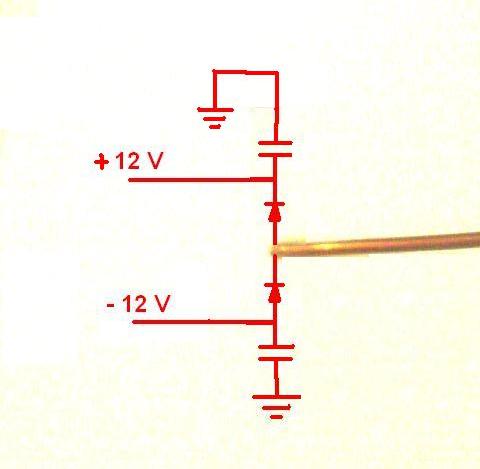

دراینصورت باید یکی از دو سیم ثانویه را به گراند یا بدنه متصل کنید و سیم دیگر را مطابق تصویر زیر یکسو کنید و از دو ولتاژ منفی و مثبت حاصله استفاده کنید.
ازآنجاکه تغذیه سوئیچینگ با فرکانس بالا کار میکنه لذا مدار فوق در جریان زیاد هم قابل استفاده است اما باید متناسب با جریان از خازن های بزرگتری استفاده کرد
بعبارتی هر چه جریان بیشتر بخواهید باید از خازن هایی با ظرفیت بالاتر استفاده کنید
سوال:
در مدار سوئیچینگ فوق و در جریان زیاد ، اگر میزان جریاندهی یکسوساز نیم موج ( با یک دیود) تفاوت چندانی با یکسوساز تمام موج ( با 4 دیود ) نداره دراینصورت چرا در برخی از تغذیه های سوئیچینگ خصوصا در تولیدات جدید از یکسوساز تمام موج ( غالبا با 4 دیود ) استفاده میکنند .
بعبارت خلاصه =
اگر یک دیود و 4 دیود در سوئیچپنگ تفاوتی نداره چرا در مواردی از 4 دیود استفاده میکنند ؟
سپاس
