آموزشی: تبدیل رگولاتور LM317 به دیود زنر پر قدرت با جریان بالا

[reza_476]

تبدیل رگولاتور LM317 به دیود زنر پر قدرت با جریان بالا


[hide]

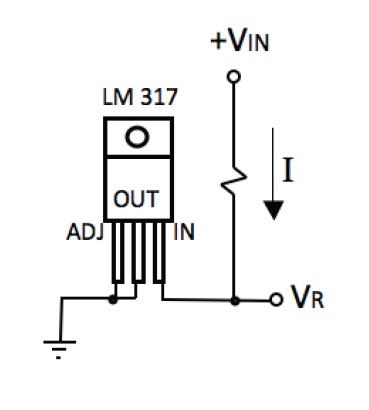

پایه های ADJ و OUT را باهم به منفی یا زمین وصل ویکنیم پایه IN به ولتاژ مثبت وصل میکنیم برابر شکل تبدیل به یک دیود زنر 1/5 ولت با جریان بالا وات بالا میشود
[/hide]



[Mobinjaf]

:208:



[sam21]

تبدیل رگولاتور LM317 به دیود زنر پر قدرت با جریان بالا

مشاهده فایل‌پیوست 86510
hidden content may not be quoted

استاد

1-آیا از قطعه سالم استفاده میشه یا سوخته

2- فقط برای 1.5 ولت هست یا میشه ارتقاش داد



[reza_476]

باسلام

دوست گرامی سام 21

تحلیل نحوه چگونگی تبدیل آی سی رگولاتور LM317 به دیود زنر 1.5 ولت با جریان :

[hide]با متصل کردن پایه تنظیم (َAdjust) به پایه خروجی (Out) و جبران نیروهای وارده به رگولاتور داخلی، ترانزیستور ان پی ان داخلی آن در اثر فشار در حالت اشباع قرار میگیرد. ولتاژ کلکتور - امیتر ترانزیستور ان پی ان فوق در حالت اشباع، افت ولتاژی حدود 0/24 تا 0/25 دارد که با 1/25 ولت افت وتاژ پایه رگولاتور آن جمع شده و در کل، مجموع این افت ولتاژ 1.45 تا 1.5 خواهد بود و این همان تبدیل به یک دیود زنر حداکثر تا 1/5 ولت با جریان بالاتر میباشد.

[/hide]



[reza_476]

باسلام

ادامه تاپیک بالا:



[hide]

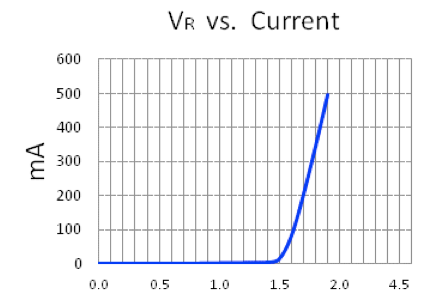

با استفاده ازLM317در این پیکربندی موجب رفتار مشابه عملکرد یک دیود زنر با مقاومت داخلی دینامیکی حدود 1Ωیا کمتر میشود. این مقاومت داخلی دینامیکی یک مرجع مقاومی برای ثابت نگه داشتن افت ولتاژ اصلاح شده به حدود 0.1Vبرای هر تغییرجریان100mAاز طریق این آی سی LM318 ارائه خواهد داد .
​

[/hide]
