تبديل پاور كامپيوتر به منبع تغذيه متغير ازمايشگاهي

[gadraj]

با سلام :
معمولا كاربراني هستند كه پاور كيس خود را ارتقا داده و atx قبلي بلا استفاده مانده ....
خب در اين تاپيك قصد دارم شما را با اسانترين وجه ممكن همراهي كنم تا منبع تغذيه بلا استفاده خود را به يك منبع تغذيه ازمايشگاهي و كارگاهي با خروجي هاي متغيير {از نظر امپراژ خروجي و هم چنين ولتاژ خروجي } تبديل كنيد .
قسمت اول :

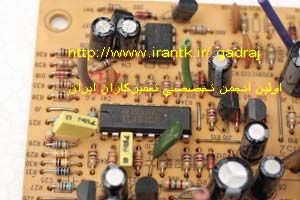

با استفاده از يك پاور atx واتي 300 الي 500 واتي {كافيست كه از اي سي مشهور TL494 استفاده كند } يك منبع تغذيه جالب و قوي و اتوماتيك با خروجي كنترل شده از 0/15 امپرتا 16 امپر و از صفر الي 16 ولت را داشته باشيد .
فايل ضميمه و توضيحات لازم بطور كامل و واضح در متن موجود است دانلود فرماييد تا بعد .....
[hide] مشاهده فایل‌پیوست ATX_0 to 16 Volt _16 Amper.rar[/hide]
در ادامه صفر الي 30 ولت :
با تشكر .
موفق باشيد .



[gadraj]

16 ولت با توان خروجي 30 امــــــــــــــپر !!!

با سلام :
تغييرات ساده در مدار منبع تغذيه ATX 200 واتي يا به بالا را بدهيد تا يك منبع تغذيه قابل كنترلي تا 16 ولت و با كنترل جريان تا 30 امپر !!!!!!
اره جون ميده براي شارژ سريع و اتوماتيك باتري هاي اينورتر 12 ولتي .
براي اينكار پتانسيومتر ولتاژ را در ولتاژ دقيق 13.2 ولت تنظيم كنيد بقيه كار را بسپاريد به عهده مدار تان .
جالب بود نــــــــــــــــــــه ؟؟؟؟

#$V^86
دانلود :[hide][/hide]مشاهده فایل‌پیوست ATX 16V 30A.rar
منتظر ادامه طرح هاي بعدي باشيد .
با تشكر .
موفق باشيد .



[gadraj]

30 ولت با توان خروجي 12 امــــــــــــــپر !!!

با سلام :#$V^86 #$V686 #$V^86
اين هم از جالبترين و مهمترين كاربردي از سري پاورهاي atx .
تغييرات در متن شماتيك را انجام دهيد تا يك منبع تغذيه كامل و اتوماتيك از صفر الي 30 ولت با جريان خروجي صفر الي 15 امپر را داشته باشيد .
يك نكته مهم :
{جريان خروجي اين مدارات بستگي شديد به قدرت اصلي پاور و موسفيت هاي بكار رفته دارد در انتخاب خود دقت كافي را مبذول داريد }
خب فكر كنم براتون يكي از بهترين پروژه هاي تست شده را در اين سه پست تقديم كردم چنانكه مشكل يا سوالي در تغييرات براي ساير كاربرد ها داشتيد در خدمت خواهم بود هر سه مدار در دو نوع پاور 200 واتي و 450 واتي تست شده است فقط به رابطه جريان خروجي و قدرت پاورتان دقت كافي را مبذول فرماييد .
با تشكر .
موفق باشيد .



[Masoud_Y]

با سلام و تشکر از شما استاد گرامی بخاطر نقشه ها و ابتکار جالب
اما نقشه های شما را که دانلود کردم از وضوحیت ضعیف برخوردارند و در بزرگنمایی انها دچار مشکل نمایش نام و مدار قطعات میشوم اگر امکان دارد زحمت دوباره کشیده و انها را با کیفیت بالا قرار دهید و اگر در مورد انها توضیح مختصر بدهید ممنون میشم چون در بزرگنمایی تصاویر تار گشته و خوب مشخص نبودند باتشکر از شما



[gadraj]

با سلام و تشکر از شما استاد گرامی بخاطر نقشه ها و ابتکار جالب
اما نقشه های شما را که دانلود کردم از وضوحیت ضعیف برخوردارند و در بزرگنمایی انها دچار مشکل نمایش نام و مدار قطعات میشوم اگر امکان دارد زحمت دوباره کشیده و انها را با کیفیت بالا قرار دهید و اگر در مورد انها توضیح مختصر بدهید ممنون میشم چون در بزرگنمایی تصاویر تار گشته و خوب مشخص نبودند باتشکر از شما

با سلام :
دوست عزيز اگر منظورتون عكس هايي از پاور هست كه نيازي به رزوليشن بالاتري ندارند و صرفا به خاطر نمايش قطعات گذاشته ام ولي در مورد شماتيك ها با توجه به فرمت bmp و حجم بالا به صورت زيپ اپ كردم كه براتون مشگلي نداشته باشند پيشنهاد ميكنم با نرم افزار Microsoft Office Picture Manager باز كنيد و تا ده برابر هم بزرگنمايي كنيد باز كيفيت بالاتري خواهند داشت
{ مجددا تست كردم رزوليشن بالاتري دارند احتمال مشگل شما از نرم افزاري هست كه از ان استفاده ميكنيد } .
بازم اگر با فرمت بخصوصي لازم داريد بگيد اصلاح كنم .
با تشكر .
موفق باشيد .



[Masoud_Y]

با سلام اقای رجبی برای من در هر نرم افزار گرافیکی از جمله acd see و Microsoft Office Picture Manager هر دو نیز با این کیفیت قابل مشاهده است
لطفا در صورت امکان انها را با وضوحیت بیشتر که در بزرگنمایی کیفیت ان افت نکرده و شطرنجی نشوند با حجم بالا نیز شد بذارید ممنون میشم
http://img98.com/
/////////



[gadraj]

با سلام اقای رجبی برای من در هر نرم افزار گرافیکی از جمله acd see و Microsoft Office Picture Manager هر دو نیز با این کیفیت قابل مشاهده است
لطفا در صورت امکان انها را با وضوحیت بیشتر که در بزرگنمایی کیفیت ان افت نکرده و شطرنجی نشوند با حجم بالا نیز شد بذارید ممنون میشم

/////////

با سلام :
دوست عزيز با بررسي ها متوجه شدم كه بعد از مارك كردن شماتيك ها بله رزوليشن مقداري كاسته ميشود كه اين هم امر طبيعي است و اميدوارم اين حق را بما بدهيد كه مجبوريم حالا جهت رعايت و حل مشكل شما دوستان ان قسمت از مدار ها كه نياز به بررسي بيشتر ميباشد را با فرمت bmp با رزوليشن بالا {هركدوم بيشتر از يك مگ } در چهار فايل تقديم ميكنم اميدوارم مشگل تان حل شود .
{با توجه به سايز تصاوير پيوستي شما مجبورشدم پست تان را ويرايش كنم تا در صفحه پاسخگويي با سايز صفحه مشكل پيش نياد .
يك فايل ديگري اماده ميكنم در رابطه با ايسي TL494 كه توضيحات و راهنمايي هاي بكار گيري در ان كارگشاي شما عزيزان باشد .
با تشكر .
موفق باشيد .



[m-j]

با سلام به استاد عزیز جناب رجبی:
می خواستم بپرسم که از پاور می توان جهت منابع تغذیه آمپلی فایر ها هم استفاده کرد ؟



[DeDe]

خواهشا اگر می شود توضیح بیشتر و نقشه ها با کفیتتر بگذارید واگر ممکن مقدار مقاومتها را به تفکیک مشخص کنید



[gadraj]

با سلام به استاد عزیز جناب رجبی:
می خواستم بپرسم که از پاور می توان جهت منابع تغذیه آمپلی فایر ها هم استفاده کرد ؟

با سلام :
دوست عزيز بستگي به ولتاژ و جريان مصرفي امپلي فاير و پاور موجود شما دارد در صورتيكه پاور شما بتواند توان نامي امپلي فايرتان را جبران كند بله اتفاقا با كيفيت بالايي هم {بدون نويز و هوم برق 50 هرتز } ميشه بهره برد .
با تشكر .
موفق باشيد .
