باسلام

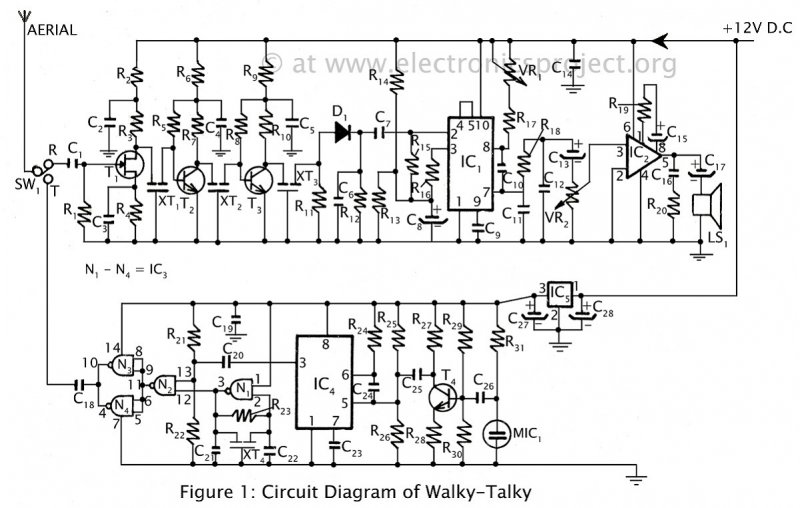

شماتیک:
قطعات:
[hide]
رمز 1566
[/hide]
تشریح مدار :
فرستنده و گیرنده فوق اولین پروژه تاکی واکی درجهان بوده که فاقد هرگونه سیم پیچ میباشد. محدوده برد آن بیش از500 متر است. تقریبا تمام دستگاه های ارتباطی از سیم پیچ استفاده میکنند ولی برای اولین بار این مدار بدون استفاده از هرسیم پیچ طراحی شده است.
تمام مدار تاکی واکی از دو بخش اصلی فرستنده وگیرنده تشکیل گردیده است.
بخش فرستنده: دراین بخش از آی سیNE566 -IC4 به عنوان VCO (نوسانساز با کنترل ولتاژ) برای تولید فرکانس حدود 30 کیلوهرتز استفاده شده است.
مقاومتR24 باخازنC24 فرکانس مورد نظر را تعیین می کنند.سیگنال صدا از طریق میکروفون بوسیله ترانزیستورT4 تقویت شده و از آنجابه ترتیب به پینشماره 5، IC4 یعنی (LM566)و به گیت ناند N1 بااسیلاتور کریستالیXT4 و در مرحله نهایی خروجی از پین شماره سه IC3 سیگنال از گیتهای ناند N3وN2 و N4برای انتقال به آنتن ارسال میگردد.بخش گیرنده: سیگنالهای ارسالی ازتاکی واکی مقابل ازهمان آنتن نیزبرای دریافت سیگنال استفاده میکند.ترانزیستور اف ای تیT1 سیگنال دریافتی را تقویت کرده و پس از قوی تر کردن آنرا به تقویت کننده های بعدی ترانزیستورهای T2وT3با نوسانسازهای کریستالیXT1 وXT3 فرستاده میشود.بخش آشکارساز از دیودD1 ،خازنC6 و مقاومتR12 تشکیل شده است و ازبخش آشکارساز فرکانس30 کیلوهرتز حاصل میشود.فرکانس ازطریق آی سی NE565 -IC[SUB]1[/SUB] حلقه فاز قفل شده (PLL) توسط خازن C9، مقاومت R17وپتانسیومترVR1 تنظیم می شود. آی سی تقویت کننده صوتی LM386-IC2 بعد از تقویت سیگنال خروجی آنرا به بلندگو میفرستد.
شماتیک:
قطعات:
[hide]
رمز 1566
[/hide]
تشریح مدار :
فرستنده و گیرنده فوق اولین پروژه تاکی واکی درجهان بوده که فاقد هرگونه سیم پیچ میباشد. محدوده برد آن بیش از500 متر است. تقریبا تمام دستگاه های ارتباطی از سیم پیچ استفاده میکنند ولی برای اولین بار این مدار بدون استفاده از هرسیم پیچ طراحی شده است.
تمام مدار تاکی واکی از دو بخش اصلی فرستنده وگیرنده تشکیل گردیده است.
بخش فرستنده: دراین بخش از آی سیNE566 -IC4 به عنوان VCO (نوسانساز با کنترل ولتاژ) برای تولید فرکانس حدود 30 کیلوهرتز استفاده شده است.
مقاومتR24 باخازنC24 فرکانس مورد نظر را تعیین می کنند.سیگنال صدا از طریق میکروفون بوسیله ترانزیستورT4 تقویت شده و از آنجابه ترتیب به پینشماره 5، IC4 یعنی (LM566)و به گیت ناند N1 بااسیلاتور کریستالیXT4 و در مرحله نهایی خروجی از پین شماره سه IC3 سیگنال از گیتهای ناند N3وN2 و N4برای انتقال به آنتن ارسال میگردد.بخش گیرنده: سیگنالهای ارسالی ازتاکی واکی مقابل ازهمان آنتن نیزبرای دریافت سیگنال استفاده میکند.ترانزیستور اف ای تیT1 سیگنال دریافتی را تقویت کرده و پس از قوی تر کردن آنرا به تقویت کننده های بعدی ترانزیستورهای T2وT3با نوسانسازهای کریستالیXT1 وXT3 فرستاده میشود.بخش آشکارساز از دیودD1 ،خازنC6 و مقاومتR12 تشکیل شده است و ازبخش آشکارساز فرکانس30 کیلوهرتز حاصل میشود.فرکانس ازطریق آی سی NE565 -IC[SUB]1[/SUB] حلقه فاز قفل شده (PLL) توسط خازن C9، مقاومت R17وپتانسیومترVR1 تنظیم می شود. آی سی تقویت کننده صوتی LM386-IC2 بعد از تقویت سیگنال خروجی آنرا به بلندگو میفرستد.
