سلام.اولین پستم در انجمن :biggrin0:
برای ساختن این مدار نیاز به ولتاژهای +12 با آمپر بالا -12 با جریان پایین +5 با آمپر بالا +3.3 با امپر بالا 5ولت استندبای سیگنال پاورگوودPG و-5 با امپر پایین خواهید بود.اینکه شما از 12 ماشین استفاده میکنید خوب یه مزیت داره و دردسرهای 220 ولت را نداره.اگر در طراحی مدارهای سوئیچینگ مهارت دارید می تونید با ای سی 3525 یا 494 دست به کار بشید اگر نه و بخواین از رگولاتورهای خطی استفاده کنید در صورتی که از جریان بالا عبوری و راندمان پایین رگولاتورهای خطی چشم پوشی کنیم شما برای ولتاژهای 5 و 3.3 هیچ مشکلی ندارید ولی برای ولتاژ 12 یکم کارتون سخت میشه چون اگر ولتاژ ماشین را در حالت روشن 14ولت در نظر بگیریم شما فقط با 2طبقه تقویت کلکتور مشترک به 12 می رسید و بیشتر از این مقدار جا ندارید.در صورتی که افت ولتاژ داشته باشید فورا در خروجی 12 خودتون تغییرات را می بنید.یه ولتاژ اینورتر ساده هم می تونه براتون -12 و -5 را تولید کنه.در مورد پاورگوود اگر از استاندارد atx پیروی نکنید میتونید +5 را برای اون در نظر بگیرید.سیم سبز که روشن کردن پاور هست هم اکتیو لو هست و با زمین صفر ولت تحریک میشه.البته همه اینا در حالیه که بخواید خودتون طراحی کنید..... اگر قصد طراحیشو داشتید خوشحال میشم کمکتون کنم.پیشنهاد بنده هم سوئیچینگ هست.یا علی....
سلام
عزیز خیلی ممنونم از توضیحتون البته اصلا فکرم به طراحی نیست و زمانشو اصلا ندارم . فکر کردم آماده موجوده . منظور نقشه آماده .

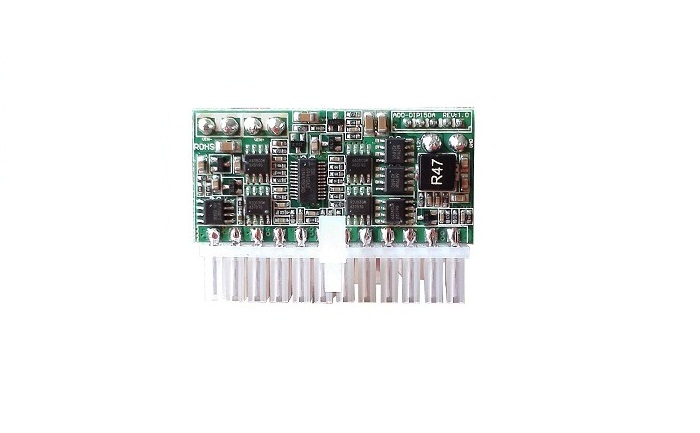

البته نوع برد آماده موجوده توی اینترنت . نمونش این
◆ Dimensions (MM): Plug-Type 24P
◆ Input voltage: +12 V / DC (11.4V-12.6V)
◆ Output Power: 150W
◆ Efficiency:> = 92%
◆ Operating temperature: 0 ℃ ~ 40 ℃
◆ Storage Temperature: -20 ℃ ~ 80 ℃
◆ Output electrical characteristic
Votage
| Min(V)
| Max(V)
| Min(A)
| Max(A)
| Ripple(mV)
| Line
| SCP
|
+12V
| 11.40
| 12.60
| 0
| 8
| 120MAX
| yellow
| SPS-down
|
+5V
| 4.75
| 5.25
| 0
| 6
| 50MAX
| red
| SPS-down
|
-12V
| -11.40
| -12.60
| 0
| 0.01
| 240MAX
| blue
| NON
|
+3.3V
| 3.14
| 3.47
| 0
| 6
| 50MAX
| orange
| SPS-down
|
+5VSB
| 4.75
| 5.25
| 0
| 1
| 50MAX
| Purple
| SPS-down
|
منتها توی اینجا خیلی گرون مدن حدود 70 هزار قیمتشه ... البته ناگفته نماند این مدل برای مادربرد های مینی طراحی شده با توحه به توان مصرف کمی که این سیستم داره . شاید برای یک سیستم معمولی مقداری ضعیف باشه
