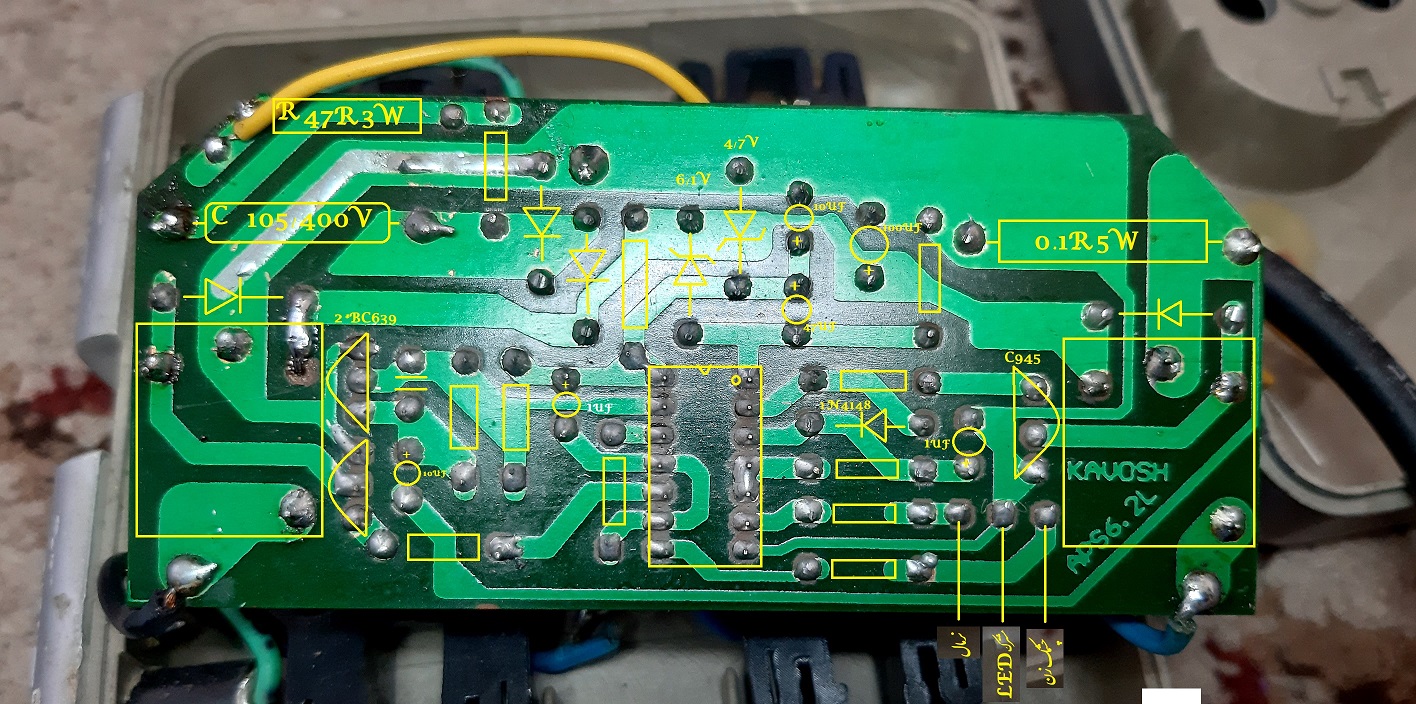

محافظ برق مارک کاوش که از آیسی سیموس CD40106 استفاده شده هنگام زمان وصل با تاخیر زیاد حدود 10 یا 15 دقیقه ای زمان میبرد تا وصل شود . دوستان نقشه یا راهکاری برای کاهش زمان دارند.
درود. محافظ ولتاژی که در آن از آی سی گیت منطقی 4011(NAND)، 4069(NOT) وCD40106 اشمیت تریگر معکوس کننده استفاده شده، طراحیش قدیمی و از دور خارجه و بهتره وقت و هزینه صرف آن نکنید. اینها مال خیلی سال پیش هستند یعنی اون زمانی که تازه محافظ ولتاژ ها وارد بازار شده بودند. مثل این میمونه که بخواین از یک تلویزیون مبله تمام لامپی قدیمی استفاده کنین.
ایرادهای ساختاری زیادی دارند. مثل ایراد در تغذیه مدار، دقت کم و سرعت پاسخگویی پایین.
الان حتی آپ امپ LM324 که داری چهار مقایسه کننده هست هم داره جاش رو به میکروکنترلرهای پیشرفته میده. بهترین کار اینه که یک برد آماده خوش قیمت دارای LM324 تهیه کنید و جایگزین این مدار فعلی قدیمی بکنید.
درود. محافظ ولتاژی که در آن از آی سی گیت منطقی 4011(NAND)، 4069(NOT) وCD40106 اشمیت تریگر معکوس کننده استفاده شده، طراحیش قدیمی و از دور خارجه و بهتره وقت و هزینه صرف آن نکنید. اینها مال خیلی سال پیش هستند یعنی اون زمانی که تازه محافظ ولتاژ ها وارد بازار شده بودند. مثل این میمونه که بخواین از یک تلویزیون مبله تمام لامپی قدیمی استفاده کنین.
ایرادهای ساختاری زیادی دارند. مثل ایراد در تغذیه مدار، دقت کم و سرعت پاسخگویی پایین.
الان حتی آپ امپ LM324 که داری چهار مقایسه کننده هست هم داره جاش رو به میکروکنترلرهای پیشرفته میده. بهترین کار اینه که یک برد آماده خوش قیمت دارای LM324 تهیه کنید و جایگزین این مدار فعلی قدیمی بکنید.
درود
یه خازن صافی به نسبت بقیه بزرگتر حدودا 220 یا 330 میکرو باید باشه, ولتاژ گیری کنید 24 ولت باید باشه اگر درست بود خازن های کم ظرفیت کوچیک را اندازه گیری کنید, ولتاژ بصورت میلی ولت افزایش پیدا میکنه, اون خازن را عوض کنید
درود
یه خازن صافی به نسبت بقیه بزرگتر حدودا 220 یا 330 میکرو باید باشه, ولتاژ گیری کنید 24 ولت باید باشه اگر درست بود خازن های کم ظرفیت کوچیک را اندازه گیری کنید, ولتاژ بصورت میلی ولت افزایش پیدا میکنه, اون خازن را عوض کنید
در ادامه توضيحات همکار گرامی
با تغییر ظرفیت خازن کوچیک تر کنار ای سی که ولتاژ ۲ سر آن تا فعال شدن رله افزایش پیدا می‌کند میتوان زمان تاخیر را کنترل نمود.
