سلام
با اجازه از محضر اساتید.
بهتر بود ابتدا مدل پاور و همچنین تصویر برد را هم میذاشتید. اما در نگاه اول میشه گفت احتمالا یه جا برق، وارد مدار ارت میشود.
1- نقاطی که به ارت مربوط می شود را چک کنید و مطمین شوید هیچ قسمتی خصوصا در بخش گرم مستقیما با بخش ارت شورت نشده باشد.
2- از سلامت خازن هایی که مدار ارت رو میسازن اطمینان پیدا کنید.

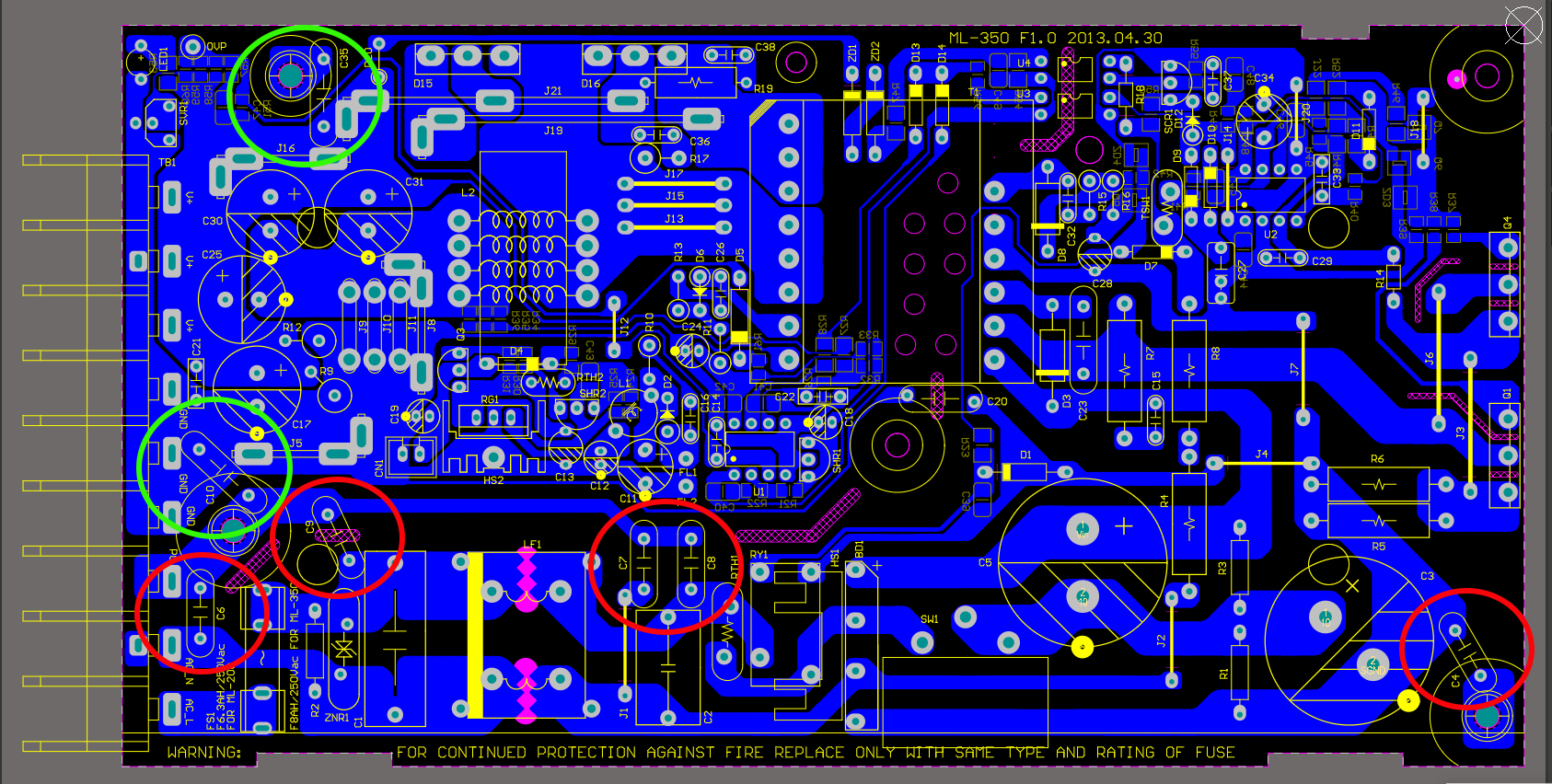

احتمالا مدار PCB شما با تصویر مداری که میذارم تفاوت داشته باشه؛ اما معمولا مدار ارت شبیه هم هست.
در صورتی که مدار شباهت داشت؛ از سلامت خازن هایی که با دایره قرمز در بخش گرم مشخص کردم اطمینان پیدا کنید. البته بهتره خازن هایی رو هم که با دایره های سبز رنگ در بخش سرد پاور مشخص کردم چک کنید.
موارد رو چک کرده و نتیجه رو اعلام بفرمایید.
